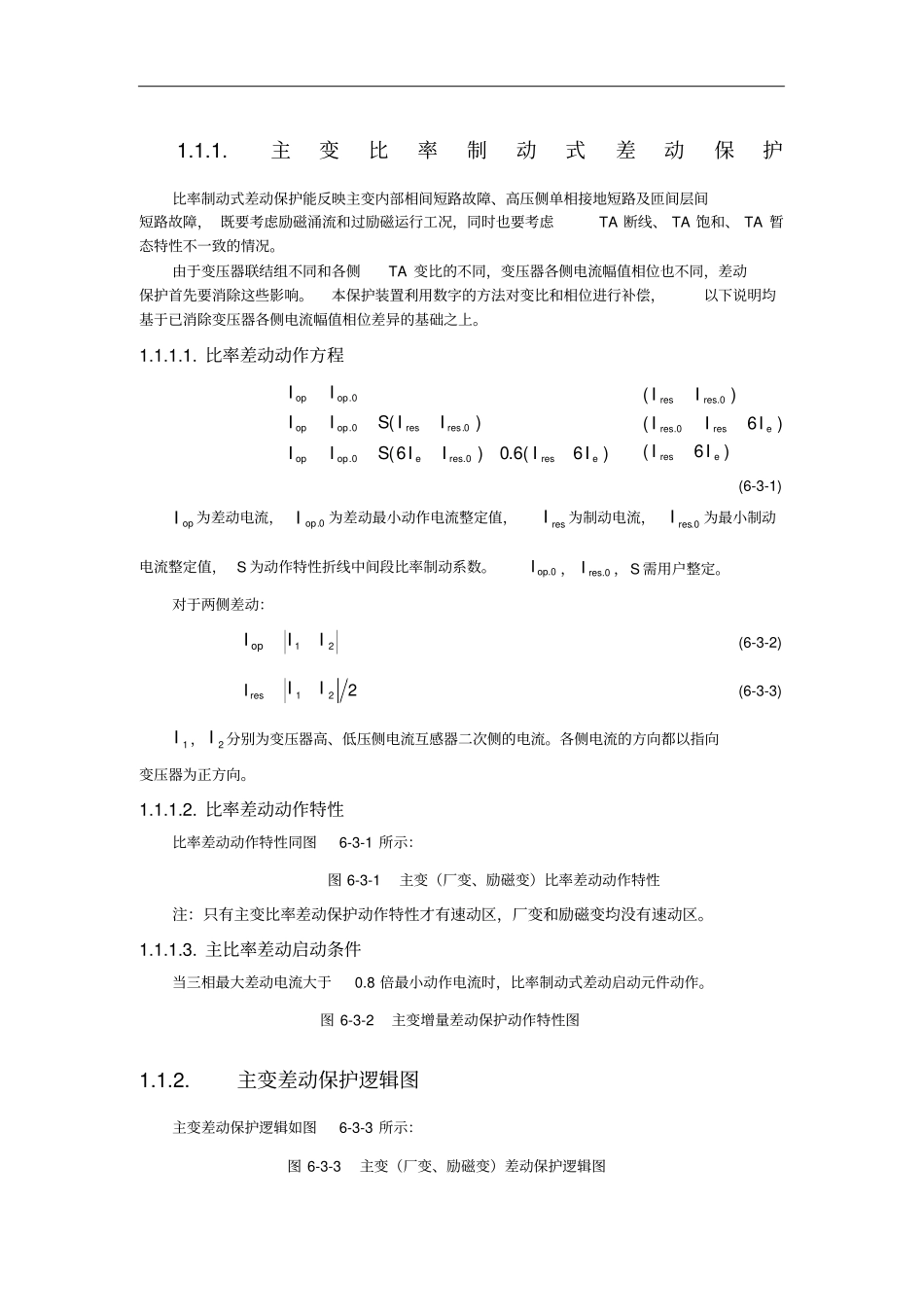

1.1.1.主变比率制动式差动保护比率制动式差动保护能反映主变内部相间短路故障、高压侧单相接地短路及匝间层间短路故障，既要考虑励磁涌流和过励磁运行工况，同时也要考虑TA断线、TA饱和、TA暂态特性不一致的情况。由于变压器联结组不同和各侧TA变比的不同，变压器各侧电流幅值相位也不同，差动保护首先要消除这些影响。本保护装置利用数字的方法对变比和相位进行补偿，以下说明均基于已消除变压器各侧电流幅值相位差异的基础之上。1.1.1.1.比率差动动作方程)I6I(6.0)II6(SII)II(SIIIIeres0.rese0.opop0.resres0.opop0.opop)I6I()I6II()II(ereseres0.resres.0res(6-3-1)opI为差动电流，0.opI为差动最小动作电流整定值，resI为制动电流，0.resI为最小制动电流整定值，S为动作特性折线中间段比率制动系数。op.0I，res.0I，S需用户整定。对于两侧差动：21IIIop(6-3-2)2I21resII(6-3-3)1I，2I分别为变压器高、低压侧电流互感器二次侧的电流。各侧电流的方向都以指向变压器为正方向。1.1.1.2.比率差动动作特性比率差动动作特性同图6-3-1所示：图6-3-1主变（厂变、励磁变）比率差动动作特性注：只有主变比率差动保护动作特性才有速动区，厂变和励磁变均没有速动区。1.1.1.3.主比率差动启动条件当三相最大差动电流大于0.8倍最小动作电流时，比率制动式差动启动元件动作。图6-3-2主变增量差动保护动作特性图1.1.2.主变差动保护逻辑图主变差动保护逻辑如图6-3-3所示：图6-3-3主变（厂变、励磁变）差动保护逻辑图1.1.3.差流速断保护由于比率差动保护需要识别主变（高厂变、励磁变）的励磁涌流和过励磁运行状态，当变压器（厂变、励磁变）内部发生严重故障时，不能够快速切除故障，对电力系统的稳定带来严重危害，所以配置差流速保护，用来快速切除主变（厂变、励磁变）的严重的内部故障。当任一相差流电流大于差动速断整定值时差流速断保护瞬时动作，跳开各侧断路器。速断启动条件：采用三相最大差流大于0.8倍速断定值，差流速断启动元件动作。1.1.4.差流越限保护当任一相差动电流满足差流越限动作条件时差流越限保护延时动作，报差流越限信号。1.2.主变差动保护整定1.2.1.平衡系数的计算项目名称高压侧低压侧TA一次电流IH=hnU3SIL=lnU3STA接线方式YYTA二次电流平衡系数对上述表格的说明：a.nS为计算平衡系数的基准容量。对于两圈变压器nS为变压器的容量。b.hU、lU分别为变压器高压侧、低压侧的额定线电压。c.haN、laN分别为高压侧、低压侧的TA变比。d.TA的二次侧均接成“Y”型e.bI为计算平衡系数的二次侧基准电流，一般可取变压器额定容量下高压侧的二次电流。如果按上述的基准电流计算的平衡系数大于4或小于0.1，那么要更换基准电流bI，直到平衡系数满足0.1
