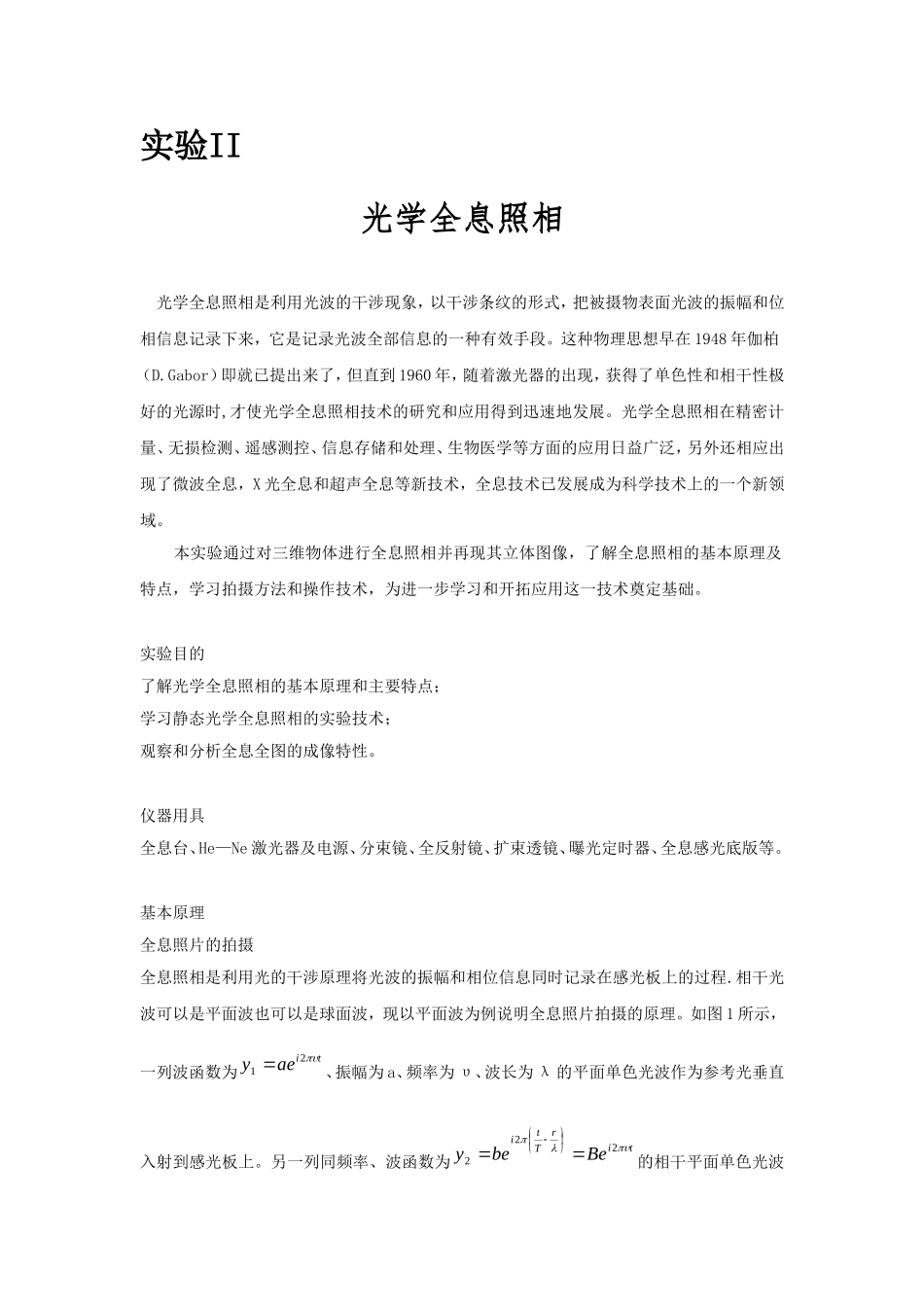

实验II光学全息照相光学全息照相是利用光波的干涉现象，以干涉条纹的形式，把被摄物表面光波的振幅和位相信息记录下来，它是记录光波全部信息的一种有效手段。这种物理思想早在1948年伽柏（D.Gabor）即就已提出来了，但直到1960年，随着激光器的出现，获得了单色性和相干性极好的光源时,才使光学全息照相技术的研究和应用得到迅速地发展。光学全息照相在精密计量、无损检测、遥感测控、信息存储和处理、生物医学等方面的应用日益广泛，另外还相应出现了微波全息，X光全息和超声全息等新技术，全息技术已发展成为科学技术上的一个新领域。本实验通过对三维物体进行全息照相并再现其立体图像，了解全息照相的基本原理及特点，学习拍摄方法和操作技术，为进一步学习和开拓应用这一技术奠定基础。实验目的了解光学全息照相的基本原理和主要特点；学习静态光学全息照相的实验技术；观察和分析全息全图的成像特性。仪器用具全息台、He—Ne激光器及电源、分束镜、全反射镜、扩束透镜、曝光定时器、全息感光底版等。基本原理全息照片的拍摄全息照相是利用光的干涉原理将光波的振幅和相位信息同时记录在感光板上的过程.相干光波可以是平面波也可以是球面波，现以平面波为例说明全息照片拍摄的原理。如图1所示，一列波函数为tiaey21、振幅为a、频率为υ、波长为λ的平面单色光波作为参考光垂直入射到感光板上。另一列同频率、波函数为tirTtiBebey222的相干平面单色光波从物体出发，称为物光，以入射角θ同时入射到感光板上，物光与参考光产生干涉，在感光板上形成的光强分布为axabbaIcos222(1)由此可见，在感光板上形成了明暗相间的干涉条纹。条纹的间距为sind(2）可见，在感光底板上的光强分布和干涉条纹间距都受光波的振幅和相位所调制。在实际情况中，物光是来自于物体上的漫反射光，其波阵面很复杂，因此，感光底板上的干涉条纹并不是等间距的平行条纹，而是呈现出非常复杂的干涉图样，只是在极小的范围内可近似看作等间距的平行条纹。激光束经分束镜后分成两束，一束光经反射镜M1反射后又经L1扩束均匀地照在被摄物体上，再从物体表面反射到感光底板上，这束光称为物光。同时使另一束光通过反射镜M2反射后又经L2扩束后直接照在感光底板上，这束光称为参考光。当物光和参考光满足相干条件时，在感光底板上形成干涉图样。由于物光的振幅和相位与物体表面各点的分布和漫反射光的性质有关，所以，干涉图样与被摄物体有一一对应的关系，这种把物光波的全部信息都拍摄下来的方法称为全息照相。2．物体的再现由于全息照相在感光底板上形成的是干涉图样，所以，观察全息照片时，必须用与原来参考光完全相同的光束去照射，这束光称为再现光。物体的再现的光路原理如图3所示。对于再现光，全息照片相当于是一个透过率不同的复杂“光栅”，而再现过程实际上是干涉图样的衍射过程。再现光经全息照片衍射后的光强分布为其中c为常数。可见，再现光经全息照片衍射后沿三个方向衍射，第一项为再现光沿原来方向的光波，相当于光栅衍射的零级衍射光波。第二、三项相当于光栅衍射的+1、-1级衍射光波。第一项光强没有变化，不储存信息，所以没有使用价值。第二项光波光强与物光的振幅和相位成正比，传播方向与物光的传播方向相同，这时如将被摄物体移开，眼睛迎着物光的传播方向观察全息照片，就能够在被摄物体的原处观察到被摄物体的虚象。第三项光波光强与第二项光波光强共轭。当物光为发散光时，共轭光为会聚光。如果在被摄物体的对称位置上放一接收屏，可再现被摄物体的实象，此实象与被摄物体共轭，称赝象。3．全息照相的特点全息照相是利用光的干涉和衍射原理，而普通照相则是利用光的透镜成象原理。另外，全息照片上的每一点都记录了整个物体的信息，因此，所以全息照片具有可分割的特点。由于全息照片记录了物光的全部信息，所以再现出的物体的象是一个与被摄物体完全相同的三维立体象。实验装置与实验环境1.相干性好的光源。对于一般较小的漫射物体，常用He—Ne激光器作为相干光源，它输出激光束的波长为632.8nm，功率为1―3mW这种激光器工作稳定、相干...
