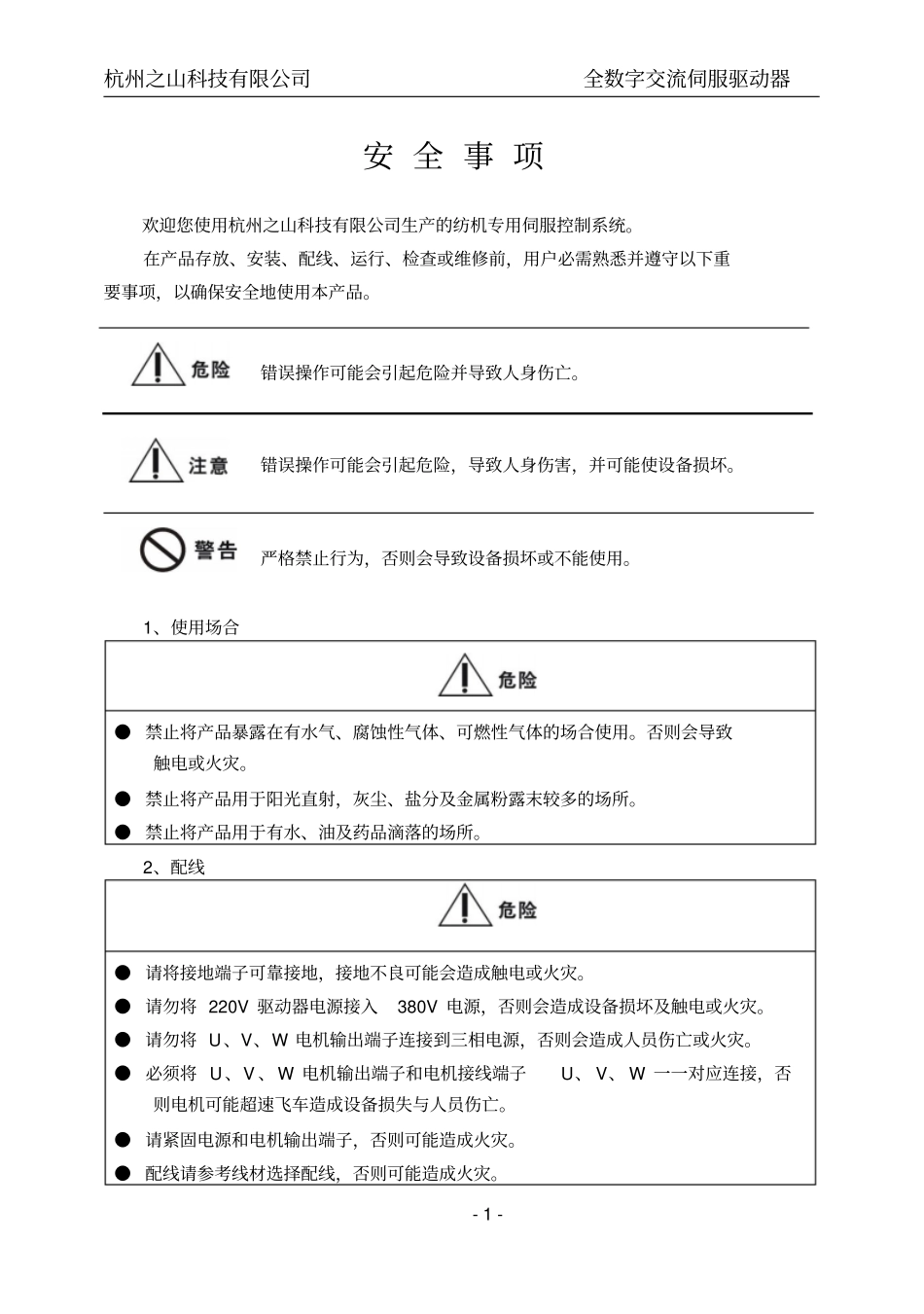

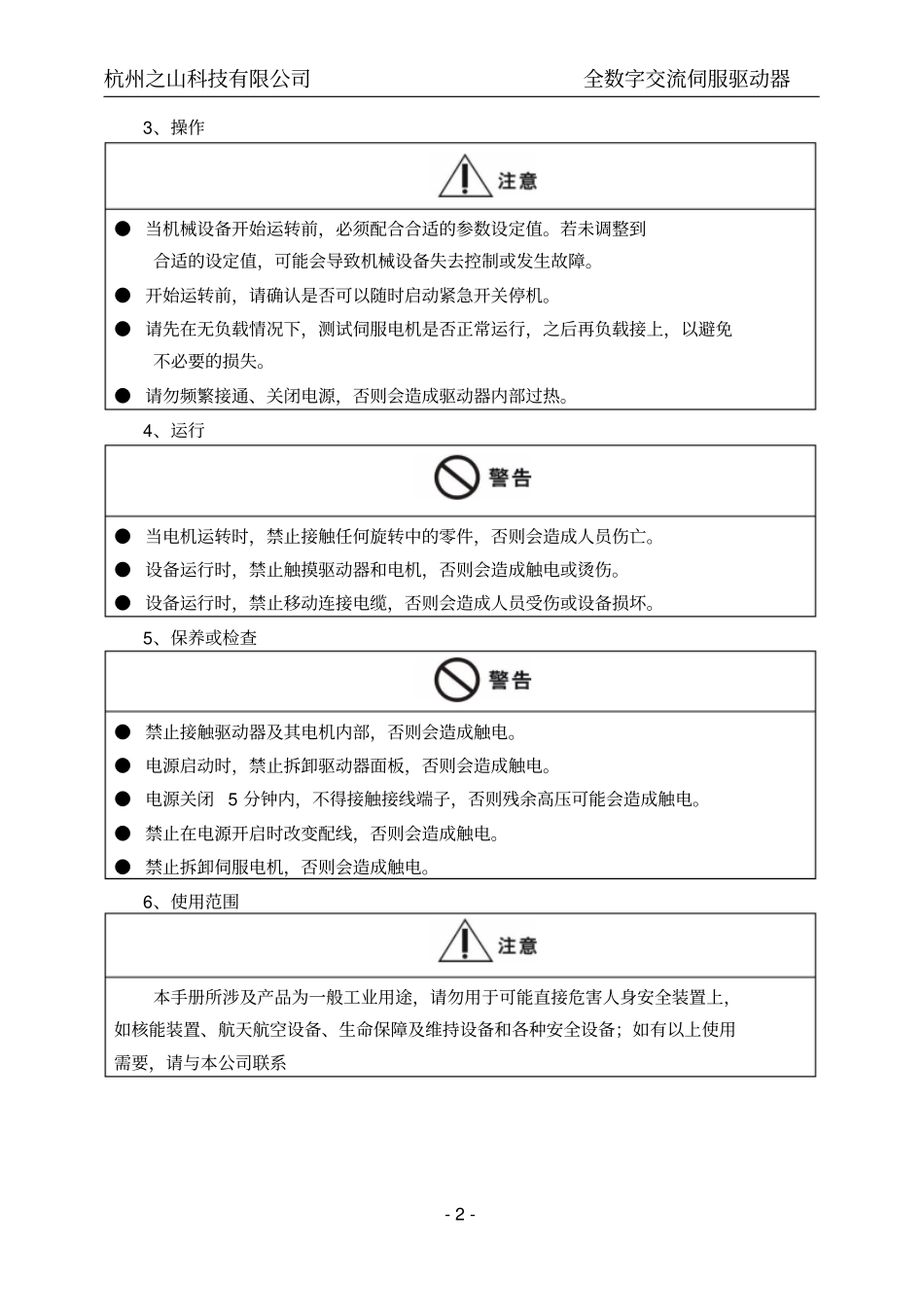

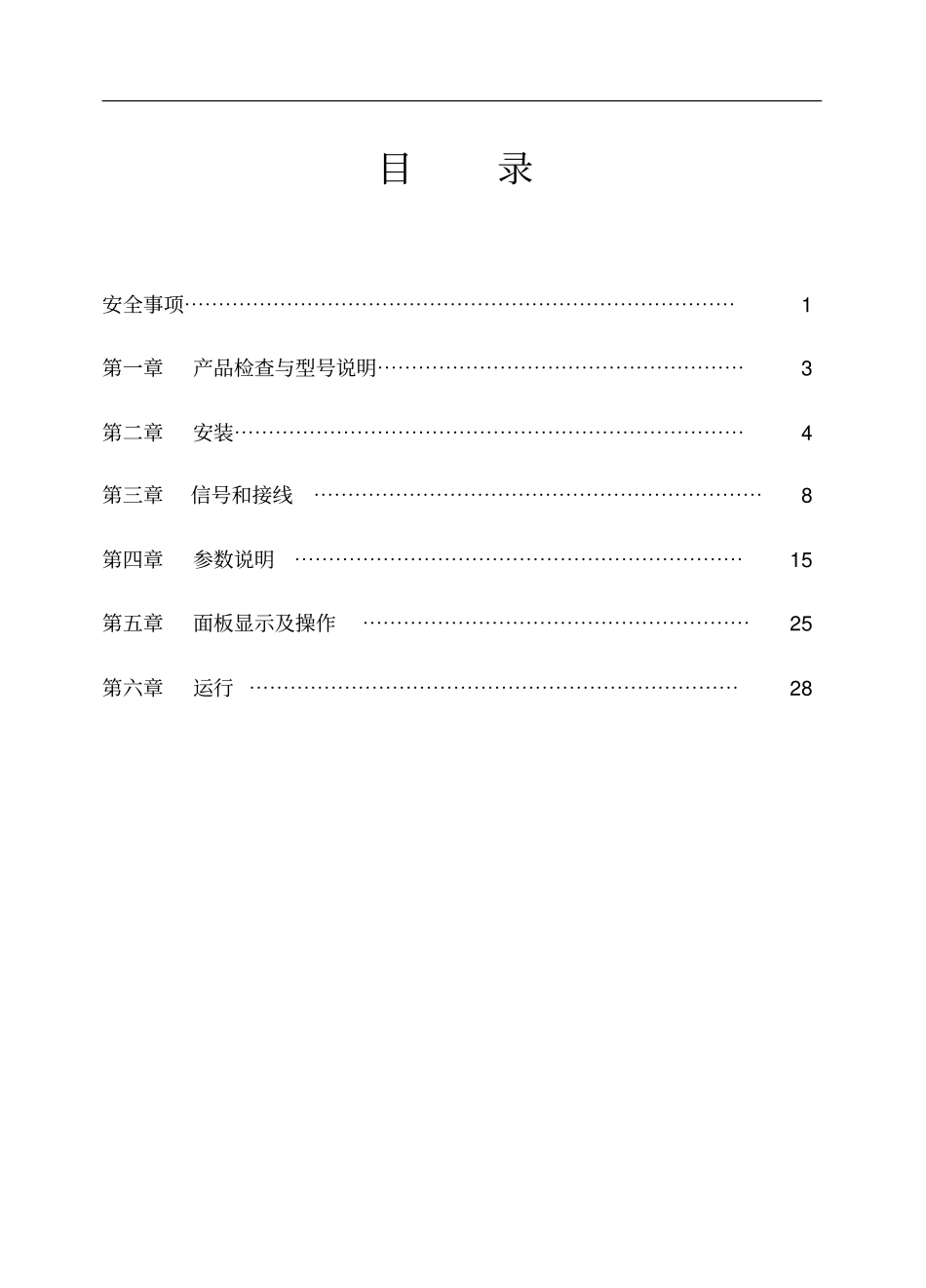

目录安全事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第一章产品检查与型号说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第二章安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第三章信号和接线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8第四章参数说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15第五章面板显示及操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25第六章运行⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28杭州之山科技有限公司全数字交流伺服驱动器-1-安全事项欢迎您使用杭州之山科技有限公司生产的纺机专用伺服控制系统。在产品存放、安装、配线、运行、检查或维修前，用户必需熟悉并遵守以下重要事项，以确保安全地使用本产品。错误操作可能会引起危险并导致人身伤亡。错误操作可能会引起危险，导致人身伤害，并可能使设备损坏。严格禁止行为，否则会导致设备损坏或不能使用。1、使用场合●禁止将产品暴露在有水气、腐蚀性气体、可燃性气体的场合使用。否则会导致触电或火灾。●禁止将产品用于阳光直射，灰尘、盐分及金属粉露末较多的场所。●禁止将产品用于有水、油及药品滴落的场所。2、配线●请将接地端子可靠接地，接地不良可能会造成触电或火灾。●请勿将220V驱动器电源接入380V电源，否则会造成设备损坏及触电或火灾。●请勿将U、V、W电机输出端子连接到三相电源，否则会造成人员伤亡或火灾。●必须将U、V、W电机输出端子和电机接线端子U、V、W一一对应连接，否则电机可能超速飞车造成设备损失与人员伤亡。●请紧固电源和电机输出端子，否则可能造成火灾。●配线请参考线材选择配线，否则可能造成火灾。杭州之山科技有限公司全数字交流伺服驱动器-2-3、操作●当机械设备开始运转前，必须配合合适的参数设定值。若未调整到合适的设定值，可能会导致机械设备失去控制或发生故障。●开始运转前，请确认是否可以随时启动紧急开关停机。●请先在无负载情况下，测试伺服电机是否正常运行，之后再负载接上，以避免不必要的损失。●请勿频繁接通、关闭电源，否则会造成驱动器内部过热。4、运行●当电机运转时，禁止接触任何旋转中的零件，否则会造成人员伤亡。●设备运行时，禁止触摸驱动器和电机，否则会造成触电或烫伤。●设备运行时，禁止移动连接电缆，否则会造成人员受伤或设备损坏。5、保养或检查●禁止接触驱动器及其电机内部，否则会造成触电。●电源启动时，禁止拆卸驱动器面板，否则会造成触电。●电源关闭5分钟内，不得接触接线端子，否则残余高压可能会造成触电。●禁止在电源开启时改变配线，否则会造成触电。●禁止拆卸伺服电机，否则会造成触电。6、使用范围本手册所涉及产品为一般工业用途，请勿用于可能直接危害人身安全装置上，如核能装置、航天航空设备、生命保障及维持设备和各种安全设备；如有以上使用需要，请与本公司联系杭州之山科技有限公司全数字交流伺服驱动器-3-第一章产品检查与型号说明1.1产品检查为了防止本产品在购买与运输过程中的疏忽，请详细检查以下列出的项目：a.是否是所欲购买的产品：分别检查电机与驱动器上的产品型号。b.电机轴是否运转平顺：用手分别逆时针和顺时针旋转电机转轴，如果可以平顺运转，代表电机转轴是正常的。c.外观是否有损伤：目视检查是否有外观上的任何损坏，是否有松脱的螺丝。d.检查是否有任何组件的缺失。完整的伺服组件包括：伺服驱动器及伺服电机5PIN电源进线接线端子（L、N、R、S、T）3PINUVW电机动力线接线端子（U、V、W）3PIN刹车电阻连接线(P、D、C)DB25控制端子接线端子（公头）DB15电机编码器接线端子（公头）如果有任何以上的情形发生，请与我们联系以获得妥善解决。1.2产品型号对照1.2.1伺服驱动器1.2.2伺服电机杭州之山科技有限公司全数字交流伺服驱动器-4-第二章安装2.1注意事项●驱动器固定必须可靠，固定螺丝必须锁紧，固定处必须牢固，避免振动。●驱动器与电机间的连线不能拉紧，且动力线与编码器线最好不要并列走线。●驱动器安装时，应防止粉尘或铁屑进入驱动器内部。●电机轴心与设备的轴心对心偏差要小。●电机必须可靠固定。●驱动器...
