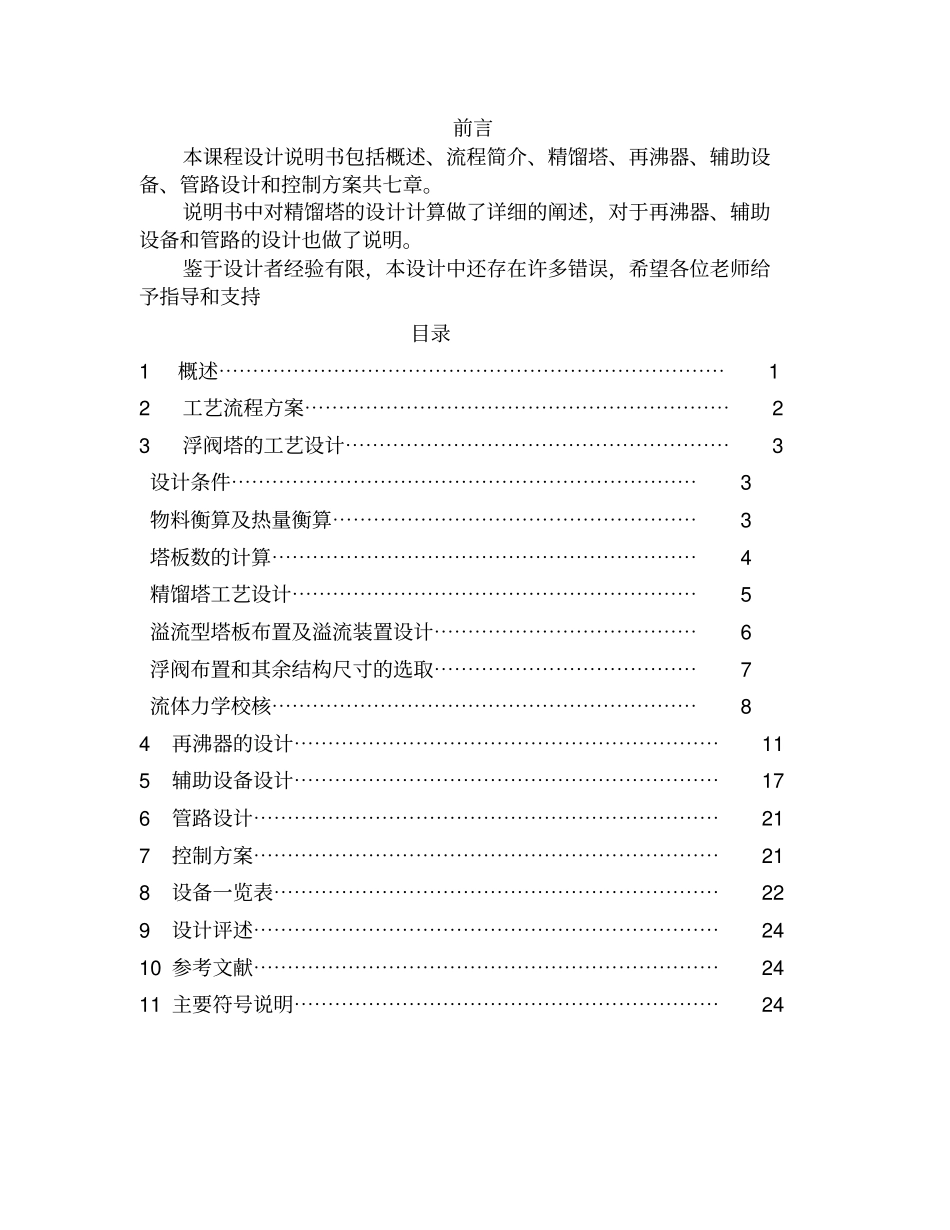

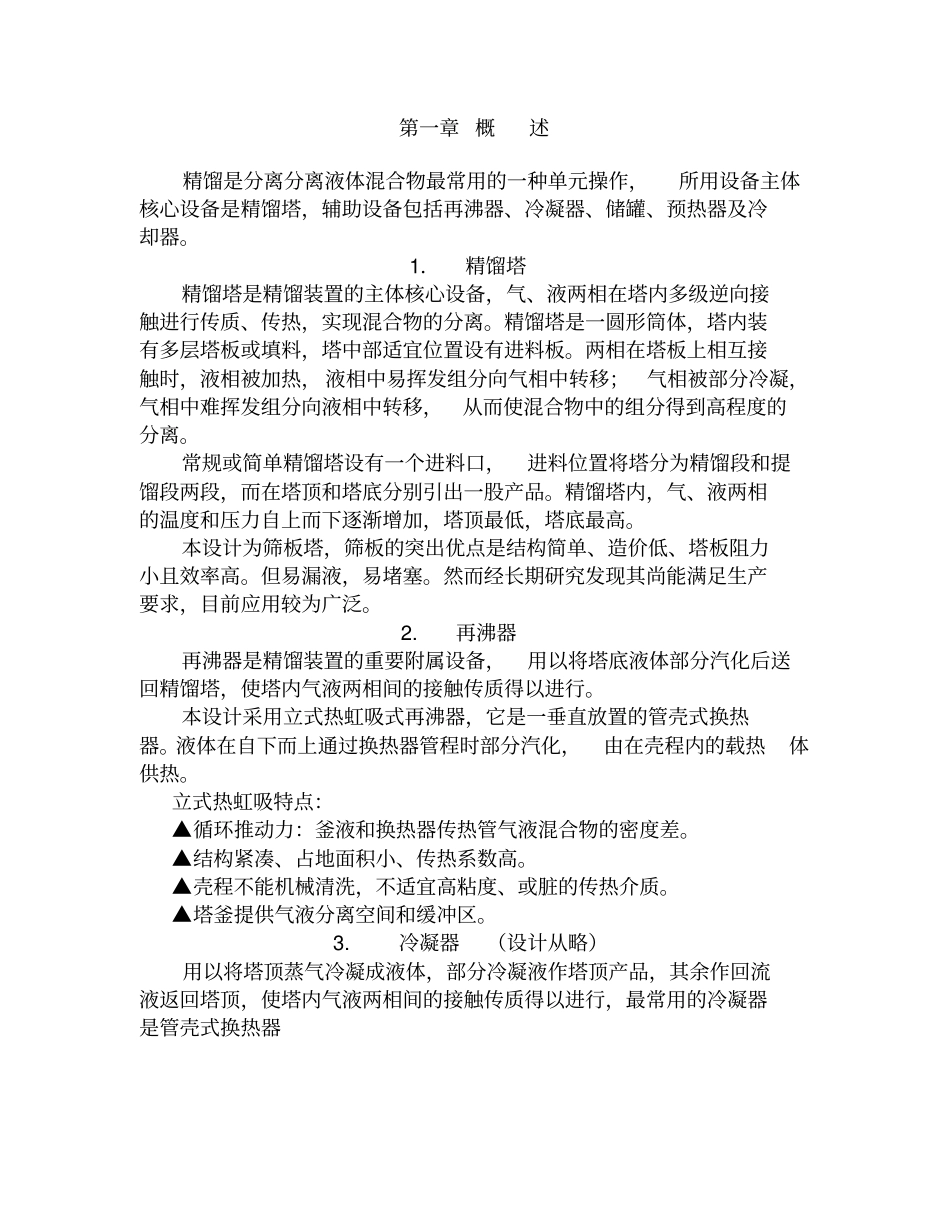

乙烯-乙烷精馏装置设计报告书编制人员：郭义发班级：应化0409学号：7指导老师：王瑶时间：2007年8月前言本课程设计说明书包括概述、流程简介、精馏塔、再沸器、辅助设备、管路设计和控制方案共七章。说明书中对精馏塔的设计计算做了详细的阐述，对于再沸器、辅助设备和管路的设计也做了说明。鉴于设计者经验有限，本设计中还存在许多错误，希望各位老师给予指导和支持目录1概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12工艺流程方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23浮阀塔的工艺设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3设计条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3物料衡算及热量衡算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3塔板数的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4精馏塔工艺设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5溢流型塔板布置及溢流装置设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6浮阀布置和其余结构尺寸的选取⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7流体力学校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯84再沸器的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯115辅助设备设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯176管路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯217控制方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯218设备一览表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯229设计评述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2410参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2411主要符号说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24第一章概述精馏是分离分离液体混合物最常用的一种单元操作，所用设备主体核心设备是精馏塔，辅助设备包括再沸器、冷凝器、储罐、预热器及冷却器。1．精馏塔精馏塔是精馏装置的主体核心设备，气、液两相在塔内多级逆向接触进行传质、传热，实现混合物的分离。精馏塔是一圆形筒体，塔内装有多层塔板或填料，塔中部适宜位置设有进料板。两相在塔板上相互接触时，液相被加热，液相中易挥发组分向气相中转移；气相被部分冷凝，气相中难挥发组分向液相中转移，从而使混合物中的组分得到高程度的分离。常规或简单精馏塔设有一个进料口，进料位置将塔分为精馏段和提馏段两段，而在塔顶和塔底分别引出一股产品。精馏塔内，气、液两相的温度和压力自上而下逐渐增加，塔顶最低，塔底最高。本设计为筛板塔，筛板的突出优点是结构简单、造价低、塔板阻力小且效率高。但易漏液，易堵塞。然而经长期研究发现其尚能满足生产要求，目前应用较为广泛。2.再沸器再沸器是精馏装置的重要附属设备，用以将塔底液体部分汽化后送回精馏塔，使塔内气液两相间的接触传质得以进行。本设计采用立式热虹吸式再沸器，它是一垂直放置的管壳式换热器。液体在自下而上通过换热器管程时部分汽化，由在壳程内的载热体供热。立式热虹吸特点：▲循环推动力：釜液和换热器传热管气液混合物的密度差。▲结构紧凑、占地面积小、传热系数高。▲壳程不能机械清洗，不适宜高粘度、或脏的传热介质。▲塔釜提供气液分离空间和缓冲区。3.冷凝器（设计从略）用以将塔顶蒸气冷凝成液体，部分冷凝液作塔顶产品，其余作回流液返回塔顶，使塔内气液两相间的接触传质得以进行，最常用的冷凝器是管壳式换热器第二章工艺流程方案1.精馏装置流程精馏就是通过多级蒸馏，使混合气液两相经多次混合接触和分离，并进行质量和热量的传递，使混合物中的组分达到高程度的分离，进而得到高纯度的产品。流程如下：原料（乙烯和乙烷的混合液体）经进料管由精馏塔中的某一位置（进料板处）流入塔内，开始精馏操作；当釜中的料液建立起适当液位时，再沸器进行加热，使之部分汽化返回塔内。气相沿塔上升直至塔顶，由塔顶冷凝器将其进行全部或部分冷凝。将塔顶蒸气凝液部分作为塔顶产品取出，称为馏出物。另一部分凝液作为回流返回塔顶。回流液从塔顶沿塔流下，在下降过程中与来自塔底的上升蒸气多次逆向接触和分离。当流至塔底时，被再沸器加热部分汽化，其气相返回塔内作为气相回流，而其液相则...
