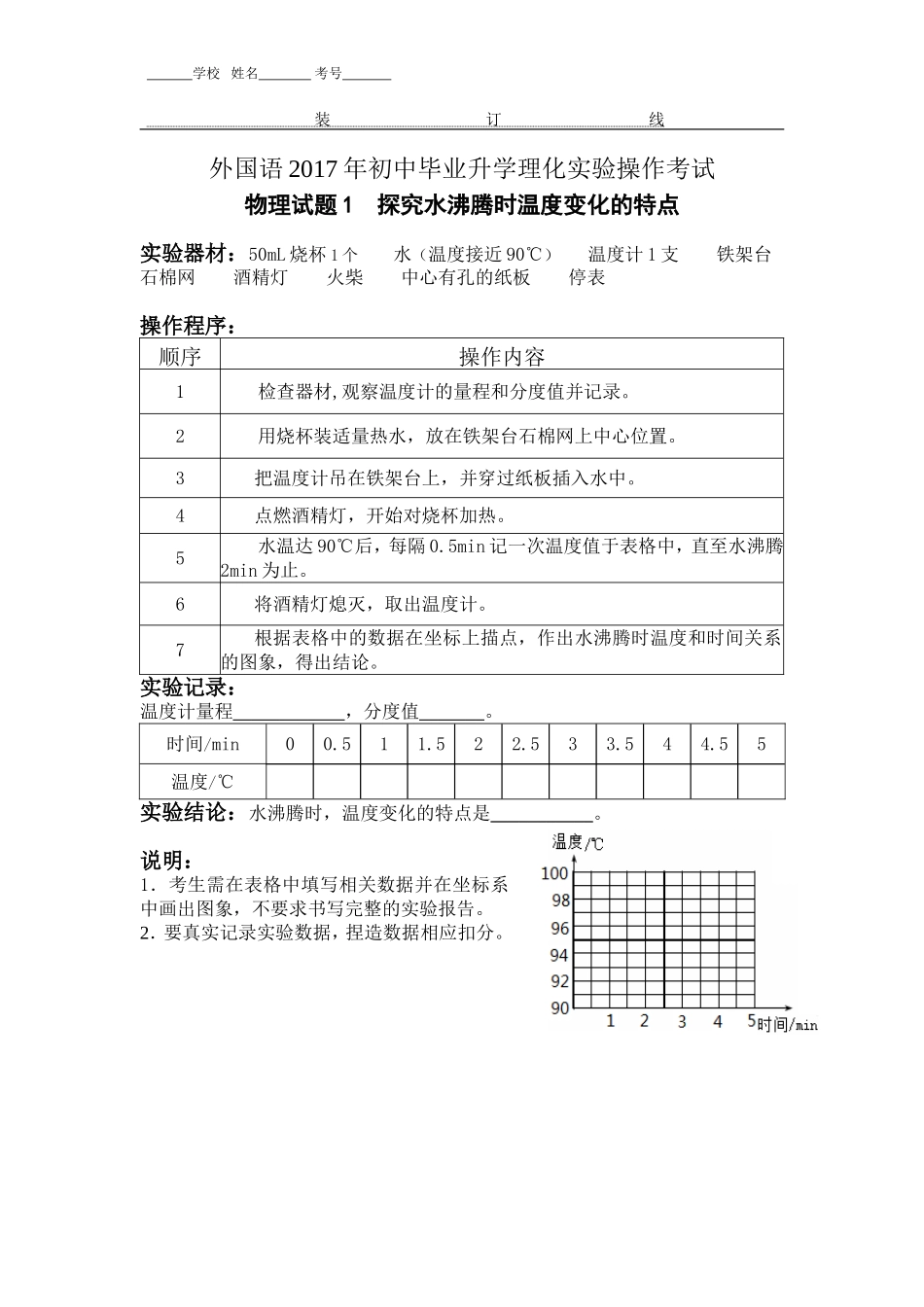

学校姓名考号装订线外国语2017年初中毕业升学理化实验操作考试物理试题1探究水沸腾时温度变化的特点实验器材：50mL烧杯1个水（温度接近90℃）温度计1支铁架台石棉网酒精灯火柴中心有孔的纸板停表操作程序：顺序操作内容1检查器材,观察温度计的量程和分度值并记录。2用烧杯装适量热水，放在铁架台石棉网上中心位置。3把温度计吊在铁架台上，并穿过纸板插入水中。4点燃酒精灯，开始对烧杯加热。5水温达90℃后，每隔0.5min记一次温度值于表格中，直至水沸腾2min为止。6将酒精灯熄灭，取出温度计。7根据表格中的数据在坐标上描点，作出水沸腾时温度和时间关系的图象，得出结论。实验记录：温度计量程____________，分度值_______。时间/min00.511.522.533.544.55温度/℃实验结论：水沸腾时，温度变化的特点是___________。说明：1．考生需在表格中填写相关数据并在坐标系中画出图象，不要求书写完整的实验报告。2．要真实记录实验数据，捏造数据相应扣分。学校姓名考号装订线外国语2017年初中毕业升学理化实验操作考试物理试题1探究水沸腾时温度变化的特点评分细则序号评分标准分值得分备注1观察温度计的量程和分度值并正确记录12用烧杯装适量热水，放在石棉网的中心位置上13把温度计吊在铁架台上，并穿过纸板插入水中14温度计的玻璃泡浸没在水中，且未碰到容器底和容器壁，点燃酒精灯方法正确15每隔0.5min记一次温度值于表格中，时间控制正确16读数及时、方法正确17熄灭酒精灯方法正确18取出温度计，绘制图象正确19得出正确结论110整理器材，将器材恢复到实验前状态或摆放整齐1得分合计说明：1.本实验不要求观察沸腾前后气泡的变化情况。2.实验结束,学生只需取出温度计,烧杯由监考教师负责整理。3.发现问题能及时纠正不扣分。实验总得分监考教师签字考试日期：2017年4月日学校姓名考号装订线外国语2017年初中毕业升学理化实验操作考试物理试题2伏安法测小灯泡的电阻实验器材：电池盒1号干电池3节2.5V小灯泡1个小灯座1个滑动变阻器1个(20Ω)电流表1个(0-0.6-3A)电压表1个（0-3-15V）开关1个导线8根操作程序：顺序操作内容1按照如图所示的电路图连接实验电路。2闭合开关，移动滑动变阻器滑片，使电压表的示数为2.5V，读出此时电流表的示数，记入表格中。3改变滑片的位置，使电压表示数为1.5V，再次读出电流表示数,并记入表格中。4根据实验数据,计算出小灯泡的电阻值并记入表格中。实验记录:实验次数小灯泡两端电压U/V通过小灯泡电流I/A小灯泡电阻R/Ω12.521.5说明：1.考生只需在表格中填写相关数据，不要求书写完整实验报告。2.要真实记录实验数据，捏造数据相应扣分。3.计算结果保留一位小数。学校姓名考号装订线外国语2017年初中毕业升学理化实验操作考试物理试题2伏安法测小灯泡的电阻评分细则序号评分标准分值得分备注1按一定顺序连接电路，连接电路时开关断开，把导线连接到接线柱上12观察电压表、电流表指针是否在零刻线上13滑动变阻器连接正确14闭合开关前，将滑动变阻器滑片置于阻值最大位置15电压表、电流表连接正确16调节滑动变阻器滑片使电压表示数为2.5V17正确读出相应的电流表示数并记入表格中18调节滑动变阻器滑片使电压表示数为1.5V，正确读出相应的电流表示数并记入表格中19正确计算出小灯泡的电阻并记入表格中110整理器材，将器材恢复到实验前状态或摆放整齐1得分合计说明：1．电流表、电压表不需要估读。2．发现问题能及时纠正不扣分。实验总得分监考教师签字考试日期：2017年4月日物理试题3探究电流与电压的关系实验器材：电池盒1号干电池3节定值电阻1只(10Ω)滑动变阻器1个(20Ω）电流表1个(0-0.6-3A)电压表1个(0-3-15V)开关1个导线8根学校姓名考号装订线外国语2017年初中毕业升学理化实验操作考试操作程序：顺序操作内容1按照如图所示的电路图连接实验电路。2闭合开关，移动滑动变阻器滑片，使电压表的示数为1.5V，读出此时电流表的示数，记入表格中。3改变滑片的位置，使电压表示数变为3V，再次读出电流表示数,并记入表格中。4分析实验数据,得出结论。实验记录:实验次数电阻R/Ω电阻R两端电压U/V通过电阻R的电流I/A1101.52103实验结论：电阻一定时，通过导体的电...
