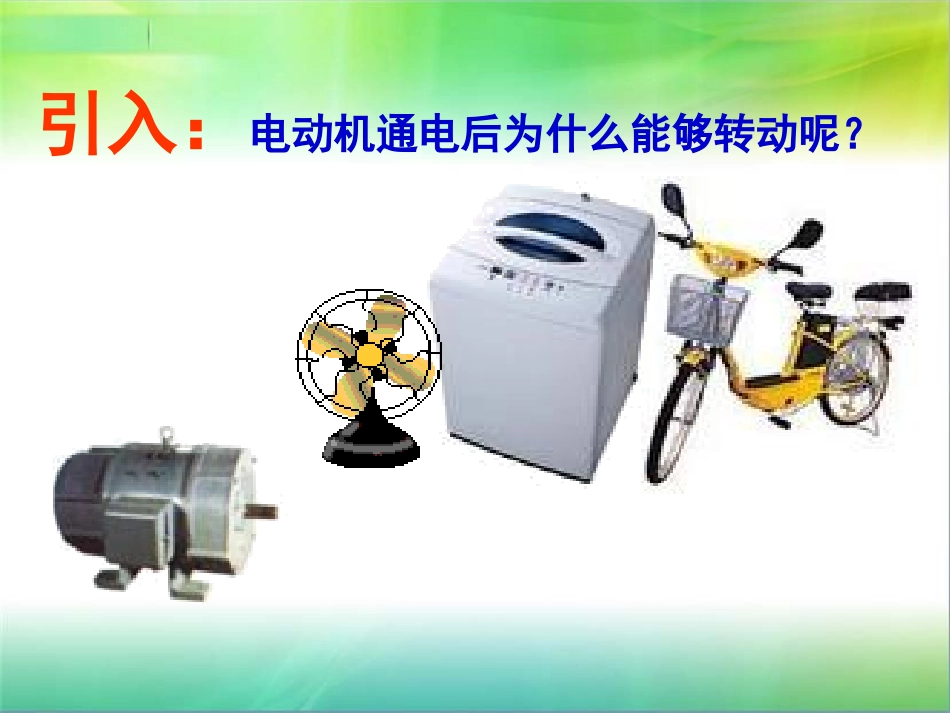

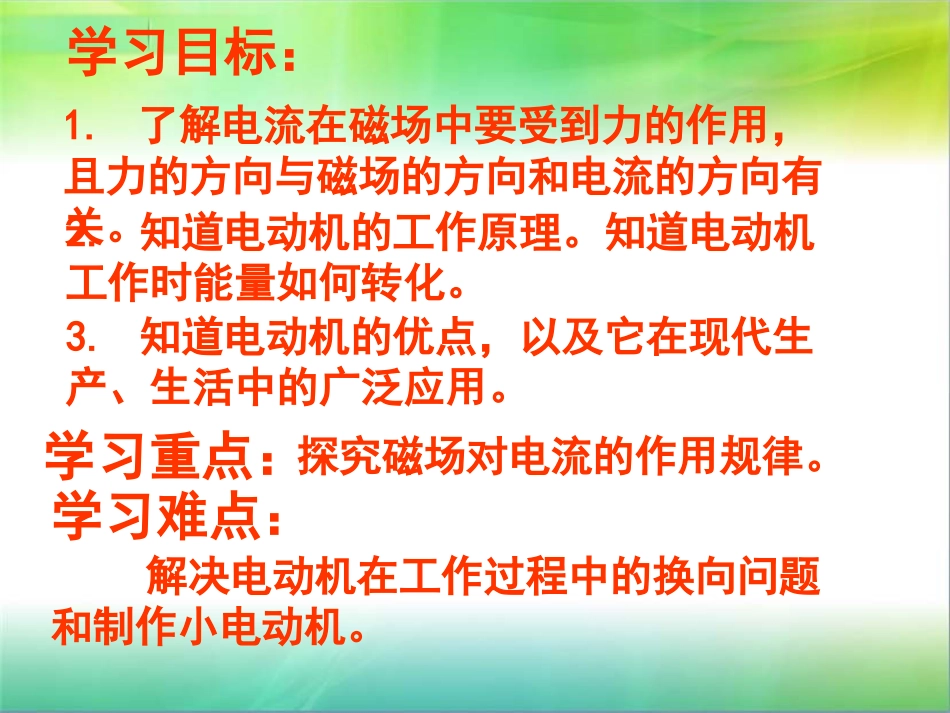

2.磁场对电流的作用学习目标：1.了解电流在磁场中要受到力的作用，且力的方向与磁场的方向和电流的方向有关。2.知道电动机的工作原理。知道电动机工作时能量如何转化。3.知道电动机的优点，以及它在现代生产、生活中的广泛应用。学习重点：探究磁场对电流的作用规律。学习难点：解决电动机在工作过程中的换向问题和制作小电动机。引入：电动机通电后为什么能够转动呢？一、磁场对通电导体的作用1.实验探究：让通电导线在磁场中动起来视频：让通电导体在磁场中动起来做一做装置：实验：步骤--闭合开关。现象--直导线运动起来。总结：1.通电导体在磁场中受力的作用。2.实验探究：通电导体在磁场中受力的方向与哪些因素有关做一做步骤---改变电流方向（磁场方向不变）现象---导线运动方向改变结论---通电导体在磁场中的受力方向与电流方向有关步骤---改变磁场方向（电流方向不变）现象---导线运动方向改变结论----通电导体在磁场中的受力方向与磁场方向有关。SNIFNSIFSNIF甲乙丙观察：乙与甲比较：观察：丙与甲比较：总结：2.通电导体在磁场中的受力方向与电流的方向和磁场方向有关。如果只改变电流方向或磁场方向，则导体受力方向改变；如果电流方向和磁场方向同时改变，则导体受力方向不变。3.能量转化：磁场对电流的作用，把电能转化为机械能。想一想:•我们知道了通电导体在磁场中受到力的作用．•如果把一个通电的线圈放在磁场里，线圈会运动吗？怎样运动？二、让线圈在磁场中转起来视频：磁场对通电线圈的作用实验探究：磁场对通电线圈的作用SIFFN总结：1.通电线圈在磁场中会受力转动。SFFN但是当线圈的平面与磁场垂直时，就会停止转动……•通电导体在磁场中受力转动，最终停在平衡位置。•理解：平衡位置→通电线圈的平面与磁感线垂直时，线圈受到的磁场力为一对平衡力，此时线圈的位置为平衡位置。问题：怎样才能使线圈在磁场中持续转动呢？改变电流方向SNFF如果在线圈靠惯性越过平衡位置的瞬间，立刻改变其中的电流方向……线圈就会继续转动下去能够完成这一任务的装置叫做换向器彼此绝缘的两个半圆环一对与电源连接的电刷总结：2.换向器•（1）组成：两个铜制半圆环；•（2）作用：当通电线圈刚转过平衡位置时，能自动改变线圈中的电流方向，使线圈持续转动下去。3.直流电动机（1）定义：电动机是把电能转化为机械能的动力机器使用直流电的电动机叫做直流电动机小知识大小和方向不变的电流叫做直流电，如干电池、蓄电池提供的电流都是直流电。•（2）原理：根据通电线圈在磁场中受力转动的现象制成的；电动机换向器（E、F两个半圆铜环）电刷(A、B)作用：与半环接触，使电源和线圈组成闭合电路。线圈磁极（3）基本构造直流电动机的基本组成部分磁体线圈（电枢）换向器转子定子（4）能量转化：电能转化为机械能。（5）电动机的优点：（增大电动机转速的方法）了解电动机的工作原理：电磁感应、发电机原理图：磁场对电流的作用、电动机原理图：注意：想一想：下列四个图所示的实验装置，各探究的是什么问题？AG_+ABNSa＋－bbNSBCD电磁感应现象，发电机的原理奥斯特实验，通电导体周围存在磁场磁场对电流的作用，通电导体在磁场中会受力的作用电磁铁的磁性与线圈匝数有关当堂训练：•1.直流电动机是利用＿＿＿＿＿＿＿的原理制成的，它利用了＿＿＿＿＿＿装置来自动改变线圈中的电流方向，从而使线圈连续转动。•2.直流电动机由＿＿＿＿＿、＿＿＿＿＿、＿＿＿、＿＿＿＿＿等部分组成。•3.直流电动机的线圈每转一周，线圈中的电流方向要改变＿＿次，当线圈刚转过＿＿＿时，电流方向发生改变，这样才能使线圈连续地转动下去。这个过程是能转化为能通电线圈在磁场中受力转动换向器线圈磁体换向器电刷两平衡位置电机械4．磁场对电流作用力的方向与＿＿＿＿方向和＿＿＿＿方向有关。电流磁场5．最简单的直流电动机的换向器是＿＿＿＿＿＿＿＿＿＿＿＿，它的作用是改变通过＿＿＿＿的电流方向，以便电动机能够连续转动。两个彼此绝缘的铜半环线圈6．一台直流电动机，它的额定电压600伏，电功率27千瓦，正常工作时电流是多大？工作半小时消耗电能多少千瓦时？解：UP=IVW60027000＝...
