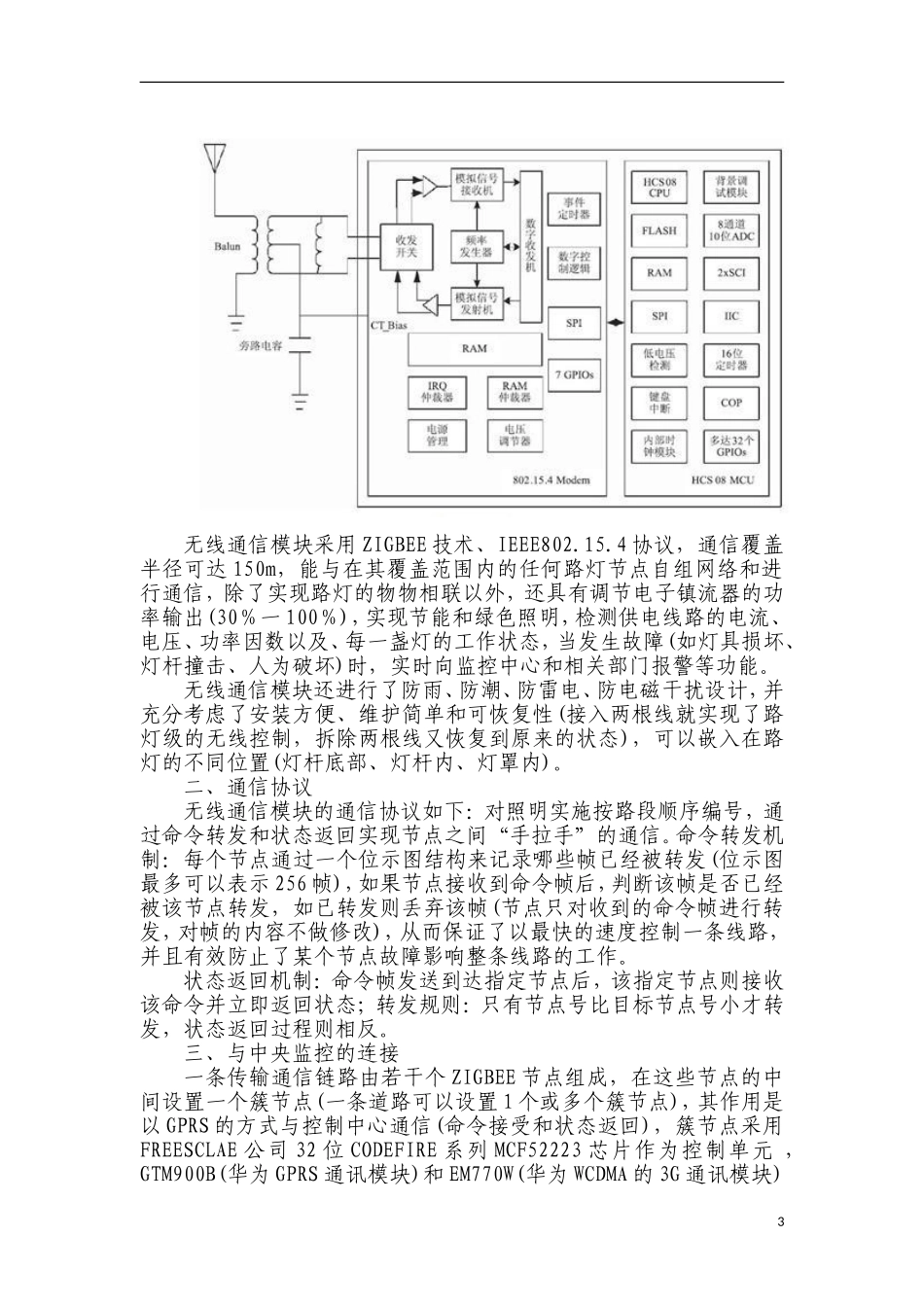

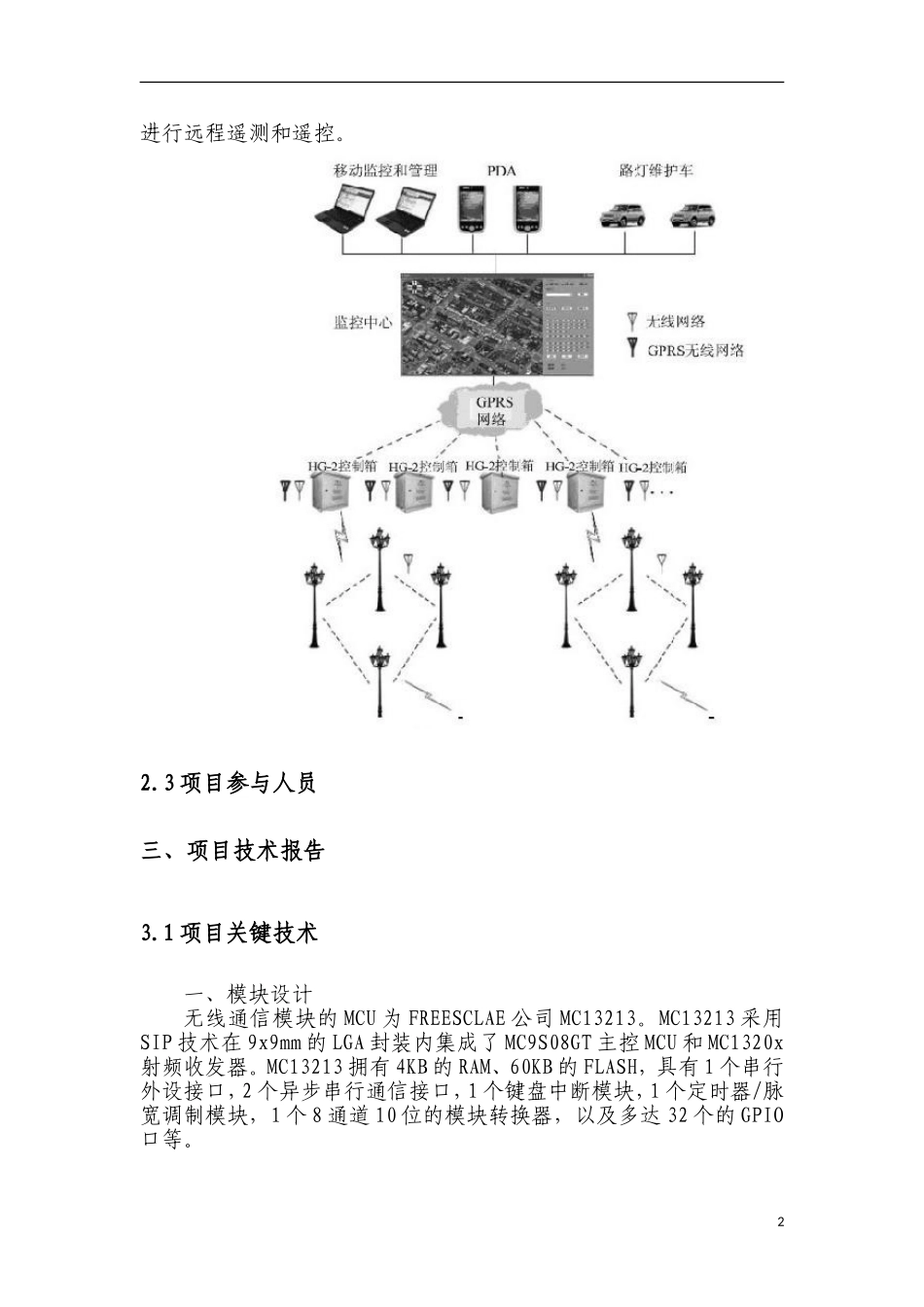

一、企业基本情况二、项目基本情况2.1项目实施背景随着城市建设的发展，作为展现城市形象的城市照明系统受到了各地政府的高度重视。针对城市照明的特点，我公司设计了城市照明控制系统的一整套解决方案，可以提高照明质量、节约能源、提升运行管理水平。目前的城市照明灯光大多采用分散手控和时控方式为主，即在路灯配电箱中安装定时器，按预定的时间自行开关灯，时控方式以时间为唯一开关灯依据，不论在任何季节气象条件下，均只能在规定地统一时刻开关灯。随季节变化，需要人工干预来调整开关时间；而有些景观灯开关通常是人工手动控制方法，人工控制方式是根据开关灯时间表由值班人员手动进行开关灯操作。现行的方法既不能及时调整开关灯的时间，更无法及时反映照明设施的运行情况，并且故障率高、维修困难。另外，电力载波控制具有易受电力线强磁场干扰，通信环境恶劣，信号衰减强、时变性大等缺点。传统的路灯照明控制方式的运行、操作结果不能集中监视、记录和统计，达不到量化管理的要求。在路灯控制方面，ZIGBEE技术结合传感器技术组成的网络可以解决传统控制方法中存在的问题，使得路灯监控脱离了人工干预，实现自动化控制。基于物联网技术的城市照明控制系统在吸收消化了国外同类产品技术的基础上，通过自主开发，融合“物联网”技术，实现了路灯人多年的单灯智能控制与检修的梦想。2.2项目基本情况基于物联网的道路照明系统的结构，通过在每盏路灯嵌入一个无线通信模块，使它们自组网络，接受控制中心的命令并将路灯的状态反馈给控制中心；HG－2控制箱采用ZIGBEE技术与所管辖道路的所有路灯通信，采用GPRS与控制中心通信，根据控制中心的指令或时间和日照亮度对每盏路灯发出控制命令（路灯开启、关闭、照明度（功率大小）等），自动调节整条道路的功率平衡；控制中心由服务器、大屏显示、CenterView中央控制系统软件平台等组成，CenterView中央控制系统软件平台采用3D设计，通过缩放变换以俯视的角度观察和控制到整个城市、一个街道、一条道路、甚至一盏路灯的照明情况；移动计算工具（笔记本电脑、PDA、手机）和路灯维护车也能通过控制中心1进行远程遥测和遥控。2.3项目参与人员三、项目技术报告3.1项目关键技术一、模块设计无线通信模块的MCU为FREESCLAE公司MC13213。MC13213采用SIP技术在9x9mm的LGA封装内集成了MC9S08GT主控MCU和MC1320x射频收发器。MC13213拥有4KB的RAM、60KB的FLASH，具有1个串行外设接口，2个异步串行通信接口，1个键盘中断模块，1个定时器/脉宽调制模块，1个8通道10位的模块转换器，以及多达32个的GPIO口等。2无线通信模块采用ZIGBEE技术、IEEE802.15.4协议，通信覆盖半径可达150m，能与在其覆盖范围内的任何路灯节点自组网络和进行通信，除了实现路灯的物物相联以外，还具有调节电子镇流器的功率输出(30％一100％)，实现节能和绿色照明，检测供电线路的电流、电压、功率因数以及、每一盏灯的工作状态，当发生故障(如灯具损坏、灯杆撞击、人为破坏)时，实时向监控中心和相关部门报警等功能。无线通信模块还进行了防雨、防潮、防雷电、防电磁干扰设计，并充分考虑了安装方便、维护简单和可恢复性(接入两根线就实现了路灯级的无线控制，拆除两根线又恢复到原来的状态)，可以嵌入在路灯的不同位置(灯杆底部、灯杆内、灯罩内)。二、通信协议无线通信模块的通信协议如下：对照明实施按路段顺序编号，通过命令转发和状态返回实现节点之间“手拉手”的通信。命令转发机制：每个节点通过一个位示图结构来记录哪些帧已经被转发(位示图最多可以表示256帧)，如果节点接收到命令帧后，判断该帧是否已经被该节点转发，如已转发则丢弃该帧(节点只对收到的命令帧进行转发，对帧的内容不做修改)，从而保证了以最快的速度控制一条线路，并且有效防止了某个节点故障影响整条线路的工作。状态返回机制：命令帧发送到达指定节点后，该指定节点则接收该命令并立即返回状态；转发规则：只有节点号比目标节点号小才转发，状态返回过程则相反。三、与中央监控的连接一条传输通信链路由若干个ZIGBEE节点组成，在这些节点的中间设置一个簇节点(一条道路可以设置1个或多个簇...
