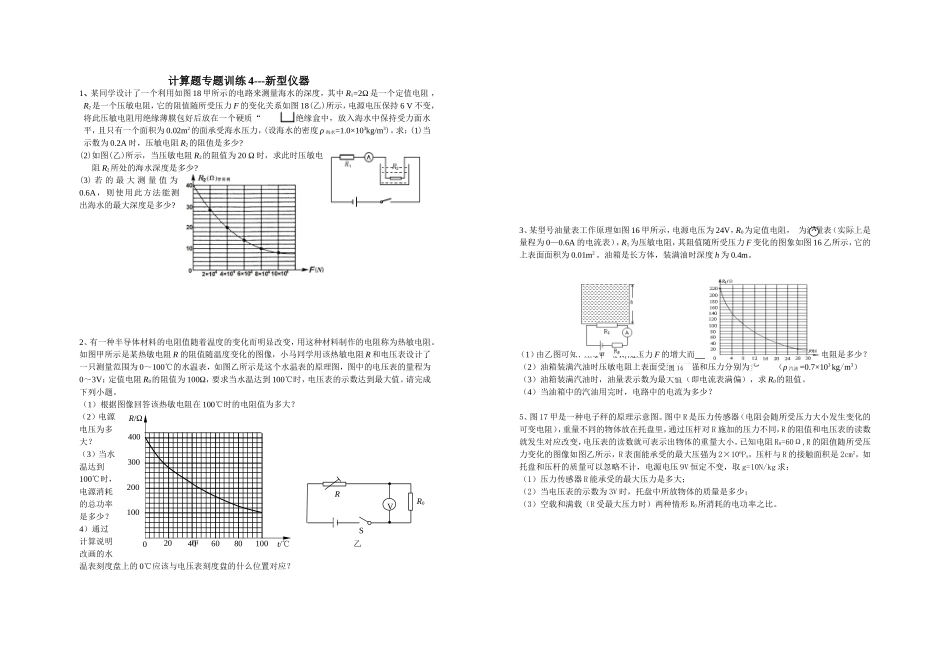

计算题专题训练4---新型仪器1、某同学设计了一个利用如图18甲所示的电路来测量海水的深度，其中R1=2Ω是一个定值电阻，R2是一个压敏电阻，它的阻值随所受压力F的变化关系如图18(乙)所示，电源电压保持6V不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质“”形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力，(设海水的密度ρ海水=1.0×103kg/m3)。求：(1)当示数为0.2A时，压敏电阻R2的阻值是多少?(2)如图(乙)所示，当压敏电阻R2的阻值为20Ω时，求此时压敏电阻R2所处的海水深度是多少?(3)若的最大测量值为0.6A，则使用此方法能测出海水的最大深度是多少?2、有一种半导体材料的电阻值随着温度的变化而明显改变，用这种材料制作的电阻称为热敏电阻。如图甲所示是某热敏电阻R的阻值随温度变化的图像，小马同学用该热敏电阻R和电压表设计了一只测量范围为0～100℃的水温表，如图乙所示是这个水温表的原理图，图中的电压表的量程为0～3V；定值电阻R0的阻值为100Ω，要求当水温达到100℃时，电压表的示数达到最大值。请完成下列小题。（1）根据图像回答该热敏电阻在100℃时的电阻值为多大？（2）电源电压为多大？（3）当水温达到100℃时，电源消耗的总功率是多少？4）通过计算说明改画的水温表刻度盘上的0℃应该与电压表刻度盘的什么位置对应？3、某型号油量表工作原理如图16甲所示，电源电压为24V，R0为定值电阻，为油量表（实际上是量程为0—0.6A的电流表），R1为压敏电阻，其阻值随所受压力F变化的图象如图16乙所示，它的上表面面积为0.01m2。油箱是长方体，装满油时深度h为0.4m。（1）由乙图可知：压敏电阻R1随压力F的增大而，当油箱中的汽油用完时，R1的电阻是多少？（2）油箱装满汽油时压敏电阻上表面受到的压强和压力分别为多大？（ρ汽油=0.7×103kg/m3）（3）油箱装满汽油时，油量表示数为最大值（即电流表满偏），求R0的阻值。（4）当油箱中的汽油用完时，电路中的电流为多少？5、图17甲是一种电子秤的原理示意图。图中R是压力传感器（电阻会随所受压力大小发生变化的可变电阻），重量不同的物体放在托盘里，通过压杆对R施加的压力不同，R的阻值和电压表的读数就发生对应改变，电压表的读数就可表示出物体的重量大小。已知电阻R0=60Ω,R的阻值随所受压力变化的图像如图乙所示，R表面能承受的最大压强为2×106Pa，压杆与R的接触面积是2cm2，如托盘和压杆的质量可以忽略不计，电源电压9V恒定不变，取g=10N/kg求：（1）压力传感器R能承受的最大压力是多大；（2）当电压表的示数为3V时，托盘中所放物体的质量是多少；（3）空载和满载（R受最大压力时）两种情形R0所消耗的电功率之比。甲图16乙AR/Ωt/℃020406080100100200300400SRVR0甲乙
