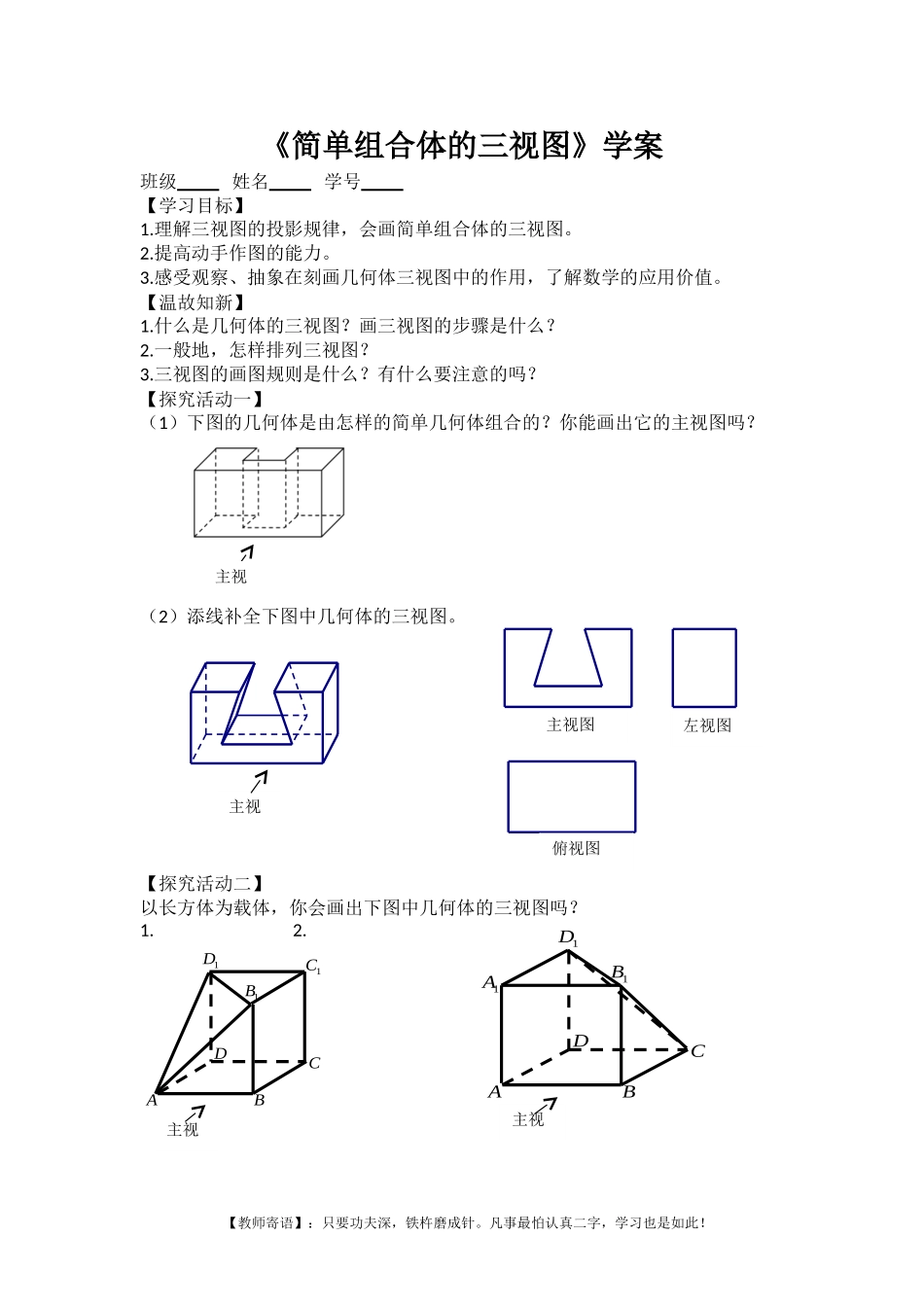

《简单组合体的三视图》学案班级姓名学号【学习目标】1.理解三视图的投影规律，会画简单组合体的三视图。2.提高动手作图的能力。3.感受观察、抽象在刻画几何体三视图中的作用，了解数学的应用价值。【温故知新】1.什么是几何体的三视图？画三视图的步骤是什么？2.一般地，怎样排列三视图？3.三视图的画图规则是什么？有什么要注意的吗？【探究活动一】（1）下图的几何体是由怎样的简单几何体组合的？你能画出它的主视图吗？（2）添线补全下图中几何体的三视图。【探究活动二】以长方体为载体，你会画出下图中几何体的三视图吗？1.2.【教师寄语】：只要功夫深，铁杵磨成针。凡事最怕认真二字，学习也是如此！主视主视ABCD1B1D1CABCD1B1D1A主视主视主视图俯视图左视图【探究活动三】数学来源于生活，又服务于生活，下面是工人师傅的一些零件，你能按照要求完成它的视图吗？1.下图所示物体的视图对吗？如果不对，请补全。（1）（2）2.请画出下面物体的三视图。【反思总结】这节课你有什么收获呢，赶紧记下来吧！【课后作业】1.必做：课本P19习题1-3（A组）第2、3、4题。2.选做：课本P20习题1-3（A组）第5题。【教师寄语】：只要功夫深，铁杵磨成针。凡事最怕认真二字，学习也是如此！俯视左视俯视主视主视主视图俯视图
