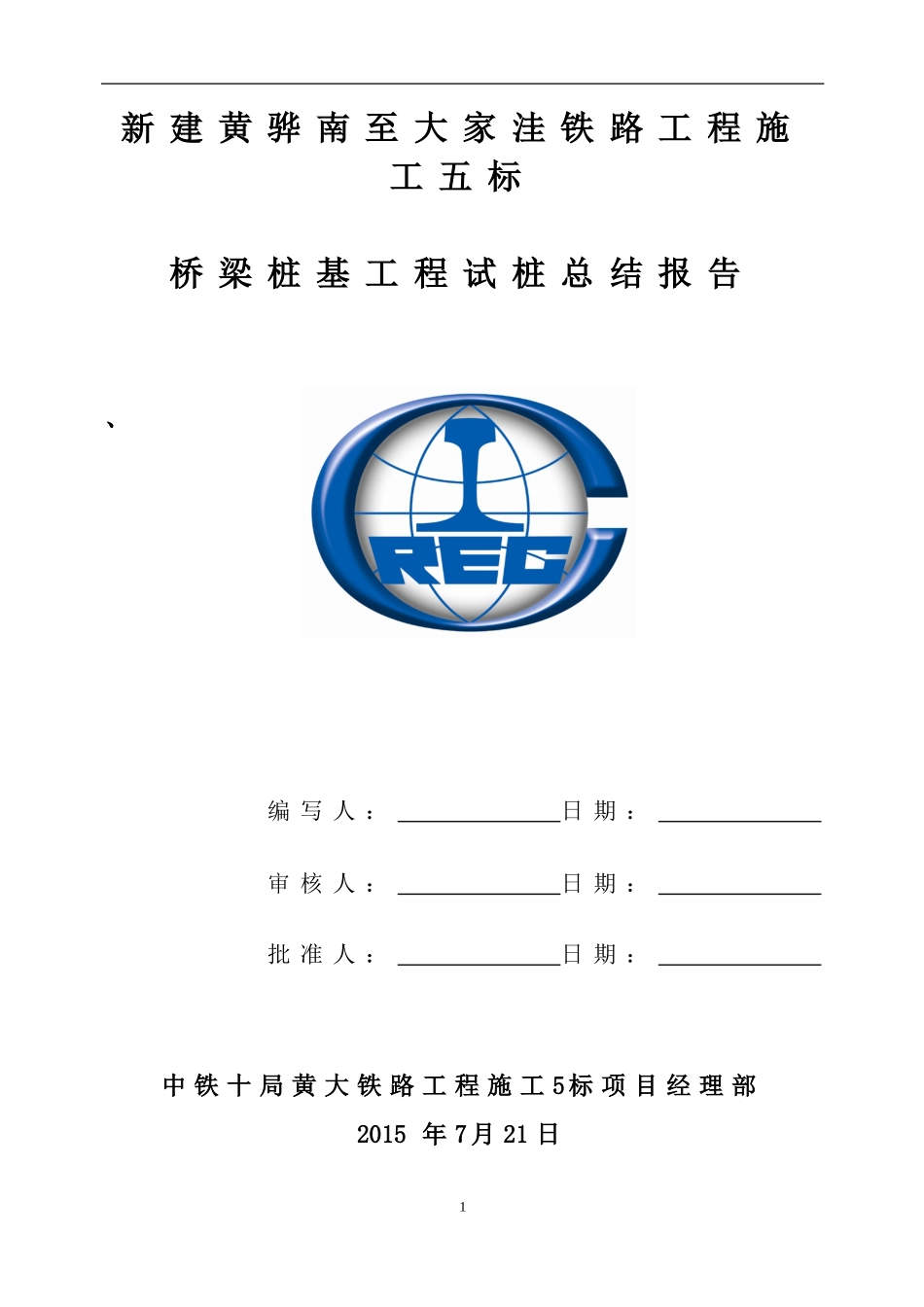

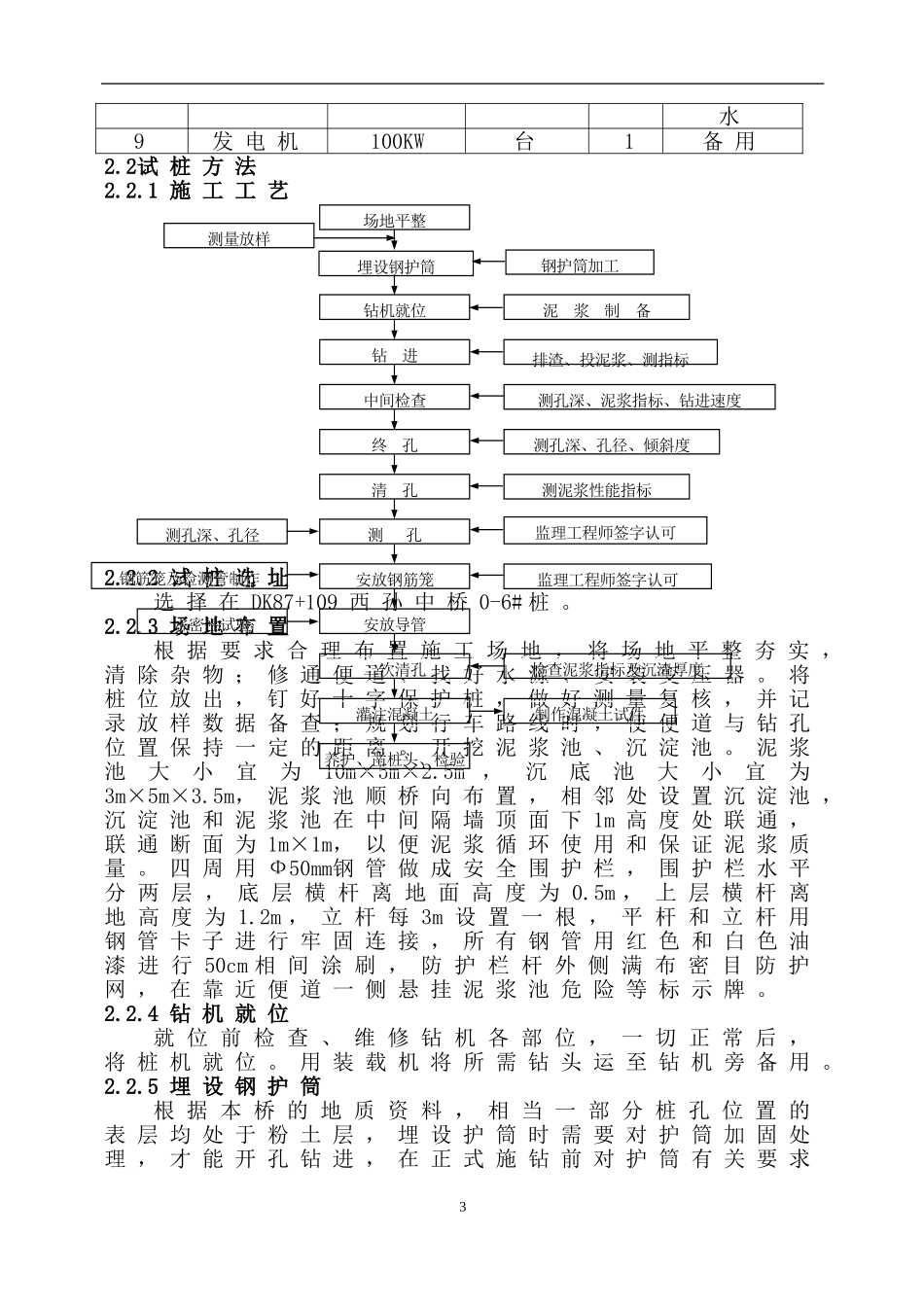

1新建黄骅南至大家洼铁路工程施工五标桥梁桩基工程试桩总结报告、编写人：日期：审核人：日期：批准人：日期：中铁十局黄大铁路工程施工5标项目经理部2015年7月21日2钻孔桩工艺性试桩方案1、工艺试桩的目的通过试验桩确定成孔方法，所需配套的机械设备，以及钻孔、安装钢筋笼、下放导管、清孔、灌注各工序所需施工时间。确定各土层施工中泥浆的适宜指标，了解施工机械的性能，检验混凝土的施工性能。确定施工过程中的需注意的问题。通过试验桩的各工序施工时间确定本段桩基施工所需投入的钻机数量以及施工资源的配置。2、工艺试桩方案2.1试桩机械主要设备配置1、钻机：选用YT-300反循环钻一台。2、汽车吊：此段钻孔桩钢筋笼的最大重量预计0.8吨,钢筋笼的长度15.185米,因此选用QY25型汽车吊。3、混凝土运输车：根据运距和理论灌注数量选择10立方米混凝土运输车5台；4、导管：导管用Φ300mm无缝钢管制作，内壁光滑、圆顺、内径一致，接口严密。导管管节长度，中间节为3m等长，底节为4.0m，另有1.0m、1.5m各一节搭配使用，总长50余米。6、装载机：ZL50装载机一台，倒运钻渣，平整场地。7、8000L水车一台，用于造浆、清孔试桩机械主要设备配置表序号设备名称型号或功率单位数量备注1循环钻YT-300台12吊车QY25台13砼运输车容量≥10m3台54泥浆泵7.5台1造浆、抽水5泥浆泵12.5台1清孔6导管Φ300mmm50灌注水下砼7装载机ZL50台1倒运钻渣8水车8000L台2造浆用3水9发电机100KW台1备用2.2试桩方法2.2.1施工工艺2.2.2试桩选址选择在DK87+109西孙中桥0-6#桩。2.2.3场地布置根据要求合理布置施工场地，将场地平整夯实，清除杂物；修通便道、找好水源、安装变压器。将桩位放出，钉好十字保护桩，做好测量复核，并记录放样数据备查；规划行车路线时，使便道与钻孔位置保持一定的距离。开挖泥浆池、沉淀池。泥浆池大小宜为10m×5m×2.5m，沉底池大小宜为3m×5m×3.5m，泥浆池顺桥向布置，相邻处设置沉淀池，沉淀池和泥浆池在中间隔墙顶面下1m高度处联通，联通断面为1m×1m，以便泥浆循环使用和保证泥浆质量。四周用Ф50mm钢管做成安全围护栏，围护栏水平分两层，底层横杆离地面高度为0.5m，上层横杆离地高度为1.2m，立杆每3m设置一根，平杆和立杆用钢管卡子进行牢固连接，所有钢管用红色和白色油漆进行50cm相间涂刷，防护栏杆外侧满布密目防护网，在靠近便道一侧悬挂泥浆池危险等标示牌。2.2.4钻机就位就位前检查、维修钻机各部位，一切正常后，将桩机就位。用装载机将所需钻头运至钻机旁备用。2.2.5埋设钢护筒根据本桥的地质资料，相当一部分桩孔位置的表层均处于粉土层，埋设护筒时需要对护筒加固处理，才能开孔钻进，在正式施钻前对护筒有关要求排渣、投泥浆、测指标排渣、投泥浆、测指标养护、凿桩头、检验养护、凿桩头、检验钻机就位钻机就位钻进钻进中间检查中间检查终孔终孔清孔清孔测孔测孔安放钢筋笼安放钢筋笼安放导管安放导管二次清孔二次清孔灌注混凝土灌注混凝土泥浆制备泥浆制备测孔深、泥浆指标、钻进速度测孔深、泥浆指标、钻进速度测孔深、孔径、倾斜度测孔深、孔径、倾斜度测泥浆性能指标测泥浆性能指标监理工程师签字认可监理工程师签字认可监理工程师签字认可监理工程师签字认可检查泥浆指标及沉渣厚度检查泥浆指标及沉渣厚度制作混凝土试件制作混凝土试件水密性试验水密性试验测孔深、孔径测孔深、孔径钢筋笼及检测管制作钢筋笼及检测管制作埋设钢护筒埋设钢护筒场地平整场地平整钢护筒加工测量放样测量放样4如下：护筒采用钢护筒，用厚度不小于6-8mm的钢板卷制，护筒顶端设15cm宽的钢板条加劲箍和吊环。根据护筒的直径和埋置深度，人工开挖至要求深度后，用钻机或吊车将护筒吊起慢慢放入孔内，护筒外侧的的空间用粘土回填夯实。在护筒就位的过程中，中心偏差通过“十”字护桩进行控制，即下护筒的过程中，随时测量护桩到护筒边缘距离的变化，根据事先计算的结果进行尺量调整，将护筒中心与桩中心调整到规范允许之内，同时用水平尺调整护筒的竖直度满足验收标准要求。护筒埋置深度符合下列规定：黏性土不小于1m，砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至...
