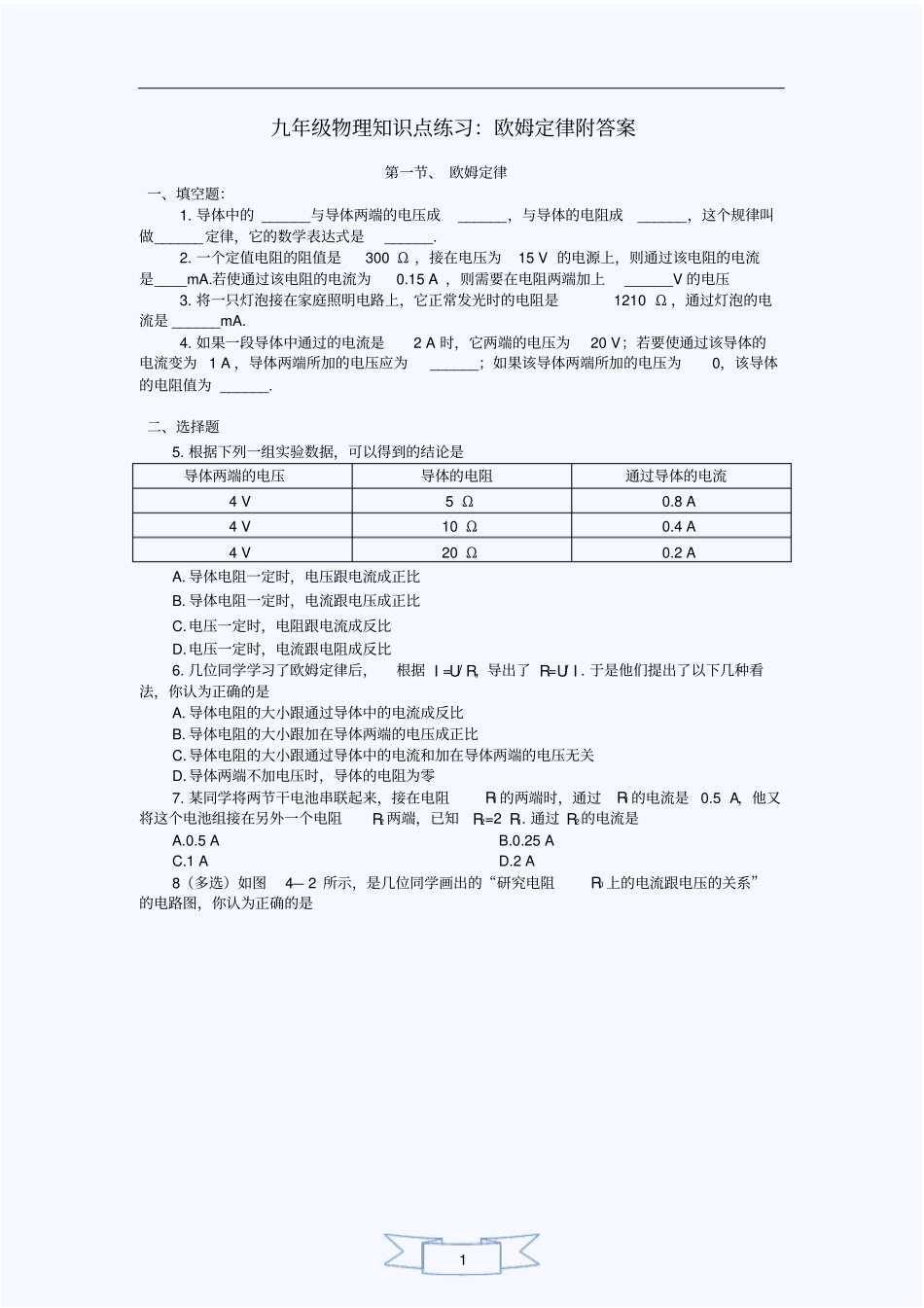

1九年级物理知识点练习：欧姆定律附答案第一节、欧姆定律一、填空题：1.导体中的______与导体两端的电压成______，与导体的电阻成______，这个规律叫做______定律，它的数学表达式是______.2.一个定值电阻的阻值是300Ω，接在电压为15V的电源上，则通过该电阻的电流是____mA.若使通过该电阻的电流为0.15A，则需要在电阻两端加上______V的电压3.将一只灯泡接在家庭照明电路上，它正常发光时的电阻是1210Ω，通过灯泡的电流是______mA.4.如果一段导体中通过的电流是2A时，它两端的电压为20V；若要使通过该导体的电流变为1A，导体两端所加的电压应为______；如果该导体两端所加的电压为0，该导体的电阻值为______.二、选择题5.根据下列一组实验数据，可以得到的结论是导体两端的电压导体的电阻通过导体的电流4V5Ω0.8A4V10Ω0.4A4V20Ω0.2AA.导体电阻一定时，电压跟电流成正比B.导体电阻一定时，电流跟电压成正比C.电压一定时，电阻跟电流成反比D.电压一定时，电流跟电阻成反比6.几位同学学习了欧姆定律后，根据I=U/R，导出了R=U/I.于是他们提出了以下几种看法，你认为正确的是A.导体电阻的大小跟通过导体中的电流成反比B.导体电阻的大小跟加在导体两端的电压成正比C.导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D.导体两端不加电压时，导体的电阻为零7.某同学将两节干电池串联起来，接在电阻R1的两端时，通过R1的电流是0.5A，他又将这个电池组接在另外一个电阻R2两端，已知R2=2R1.通过R2的电流是A.0.5AB.0.25AC.1AD.2A8（多选）如图4—2所示，是几位同学画出的“研究电阻R0上的电流跟电压的关系”的电路图，你认为正确的是2三、实验题9.做“研究电阻R上的电流跟电压的关系”的实验时，所给的实验器材如图4—3所示.（1）请你按实验要求用线将实物连接起来.图4—3（2）某同学测出的数据如下表所示，请你作出通过电阻的电流跟电压的关系的图线（横轴为I，纵轴为U）.电阻（Ω）电压（V）电流（A）151.50.11530.23154.50.31560.4（3）该同学经过分析实验数据，得出的结论是：电阻不变时，导体两端的电压跟电流成正比.你认为该同学的结论正确吗？你的结论是什么？四、计算题1.如图所示电路，电源电压6V且保持不变，电阻R2的阻值为10Ω，电压表的示数为4V，求R1的阻值.2.下图电路中，电流表示数为0.6A，电阻R2的阻值为20Ω，通过R2的电流为0.4A，求：(1)电压表的示数；(2)电阻R1的阻值.参考答案一、填空题1.正比，反比，I=U/R，2.50、453.1824.10V10Ω二、选择题5.D6.C7.B8..AB三、实验题9.（1）图略（2）略（3）不正确.电阻不变时，导体中通过的电流跟导体两端的电压成正比.四、计算题1.5Ω2.8V、40Ω第二节、测量电阻一、填空题：1．小灯泡正常发光时灯丝的电阻是7．5Ω，电压是1．5V。如果电源电压为4V，要使小灯泡正常发光，应串联一个变阻器分去电压_________V，并控制电路中的电流为_________A，调节滑动变阻器的阻值为_________Ω。2．如图所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数4随电路中电流变化的图线如图所示。根据图线的信息可知:_________(甲/乙)是电压表V2示数变化的图像，电源电压为_________V,电阻R1的阻值为_________Ω。二、选择题3．如图所示的甲、乙两电阻的电流与电压的关系图像，以下根据图像的集中分析中，正确的是（）A．甲的电阻大于乙的电阻B．当甲、乙两端加上相同的电压时，通过甲的电流较大C．当通过甲、乙的电流相等时，加在甲两端的电压较大D．通过甲的电流跟加在它两端的电压成反比4．如图所示的电路，电流表A1与电流表A2的读数之比是5:2，则两个电阻R1与R2之比是（）A．2:5B．5:2C．3:2D．2:35．如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）A．L1的亮度不变，电流表示数变小B．L1的亮度不变，电流表示数不变C．L1的亮度增大，电流表示数不变D．L1的亮度减小，电流表示数变小6．如图所示，两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（）A．L1、L2都变亮B．L1、L2都...
