九年级物理全册第十九章生活用电章节检测新版新人教版VIP免费

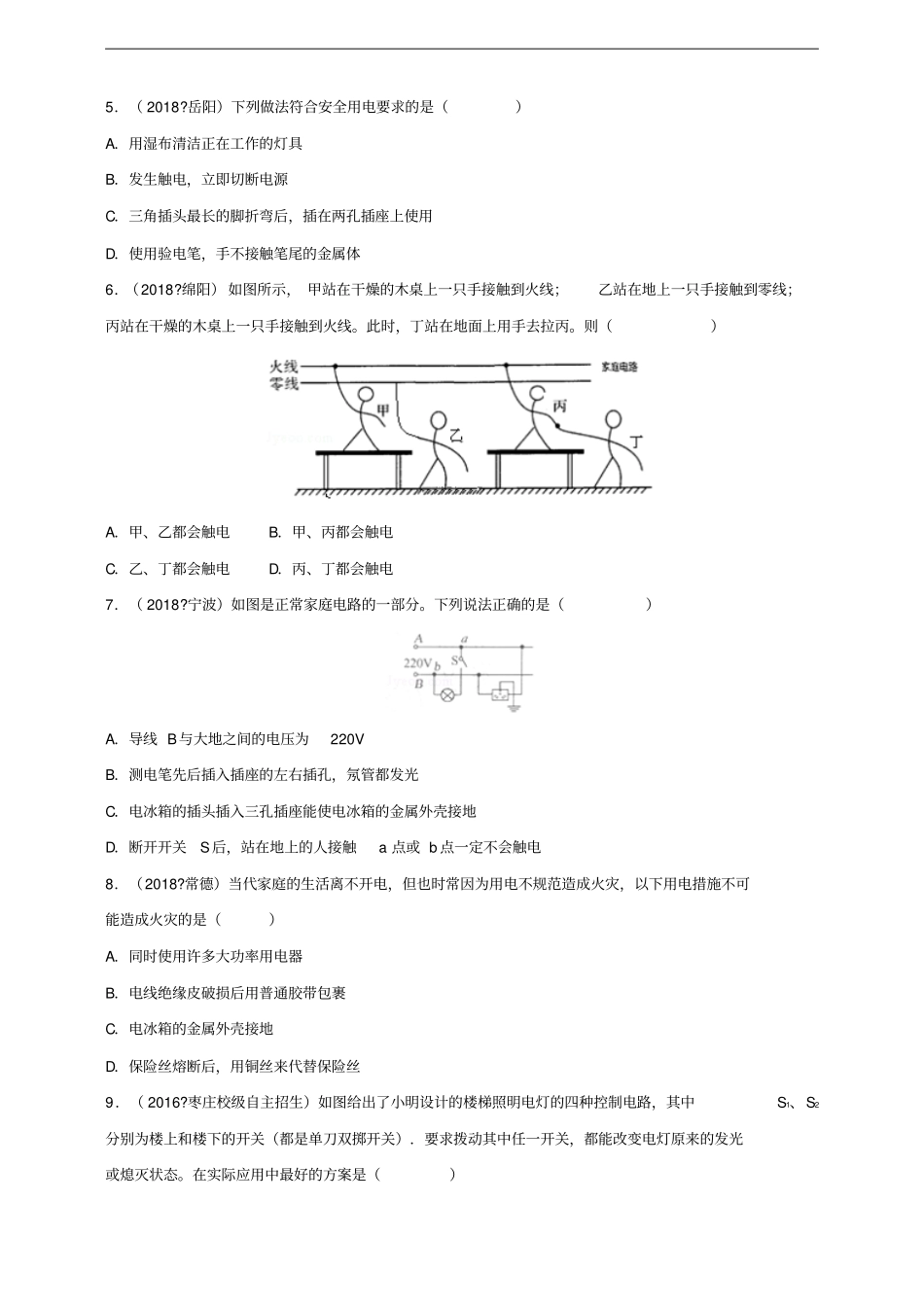

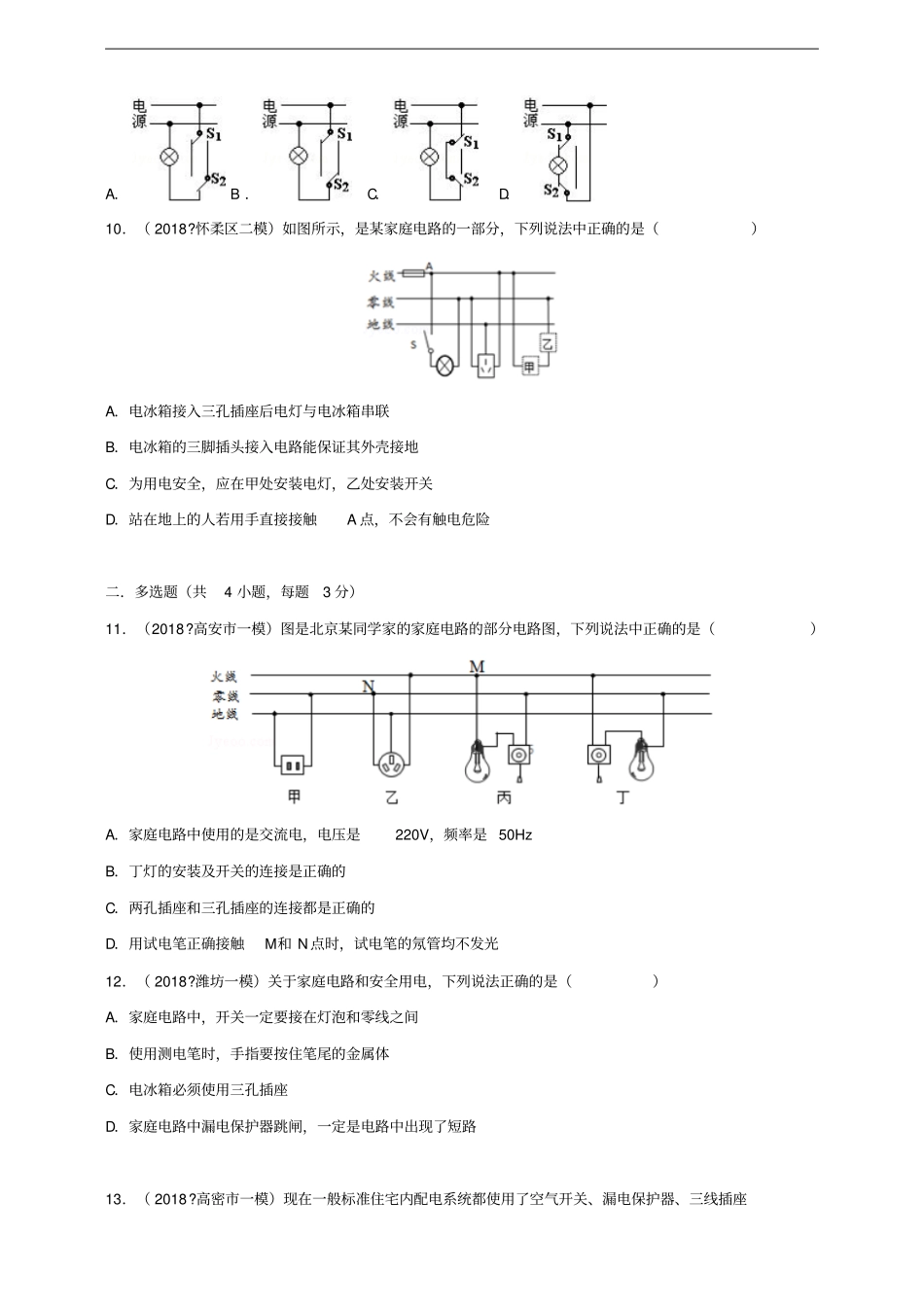

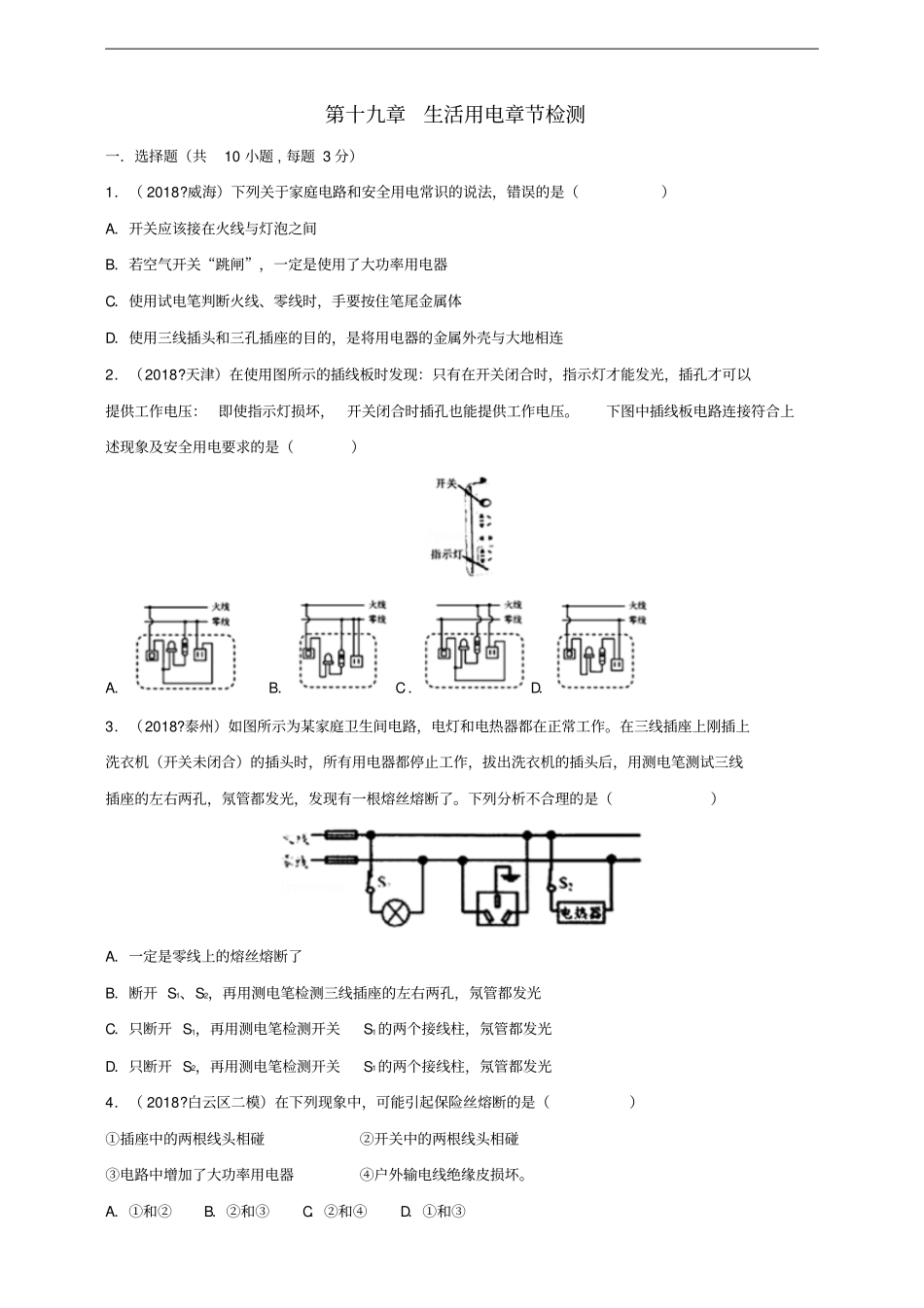

第十九章生活用电章节检测一．选择题（共10小题,每题3分）1．（2018?威海）下列关于家庭电路和安全用电常识的说法，错误的是（）A．开关应该接在火线与灯泡之间B．若空气开关“跳闸”，一定是使用了大功率用电器C．使用试电笔判断火线、零线时，手要按住笔尾金属体D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连2．（2018?天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（）A．B．C．D．3．（2018?泰州）如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（）A．一定是零线上的熔丝熔断了B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光4．（2018?白云区二模）在下列现象中，可能引起保险丝熔断的是（）①插座中的两根线头相碰②开关中的两根线头相碰③电路中增加了大功率用电器④户外输电线绝缘皮损坏。A．①和②B．②和③C．②和④D．①和③5．（2018?岳阳）下列做法符合安全用电要求的是（）A．用湿布清洁正在工作的灯具B．发生触电，立即切断电源C．三角插头最长的脚折弯后，插在两孔插座上使用D．使用验电笔，手不接触笔尾的金属体6．（2018?绵阳）如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（）A．甲、乙都会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都会触电7．（2018?宁波）如图是正常家庭电路的一部分。下列说法正确的是（）A．导线B与大地之间的电压为220VB．测电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电8．（2018?常德）当代家庭的生活离不开电，但也时常因为用电不规范造成火灾，以下用电措施不可能造成火灾的是（）A．同时使用许多大功率用电器B．电线绝缘皮破损后用普通胶带包裹C．电冰箱的金属外壳接地D．保险丝熔断后，用铜丝来代替保险丝9．（2016?枣庄校级自主招生）如图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关）．要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。在实际应用中最好的方案是（）A．B．C．D．10．（2018?怀柔区二模）如图所示，是某家庭电路的一部分，下列说法中正确的是（）A．电冰箱接入三孔插座后电灯与电冰箱串联B．电冰箱的三脚插头接入电路能保证其外壳接地C．为用电安全，应在甲处安装电灯，乙处安装开关D．站在地上的人若用手直接接触A点，不会有触电危险二．多选题（共4小题，每题3分）11．（2018?高安市一模）图是北京某同学家的家庭电路的部分电路图，下列说法中正确的是（）A．家庭电路中使用的是交流电，电压是220V，频率是50HzB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光12．（2018?潍坊一模）关于家庭电路和安全用电，下列说法正确的是（）A．家庭电路中，开关一定要接在灯泡和零线之间B．使用测电笔时，手指要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路13．（2018?高密市一模）现在一般标准住宅内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示。其中各个设备的特征是（）A．电能表上不能直接读出应该交的电费B．空气开关兼具保险丝的短路保护作用C．三线插座正中间的插孔应该接三脚插头的最长那只脚D．漏电保护器用于当灯泡的灯丝烧断时，将电流导...
