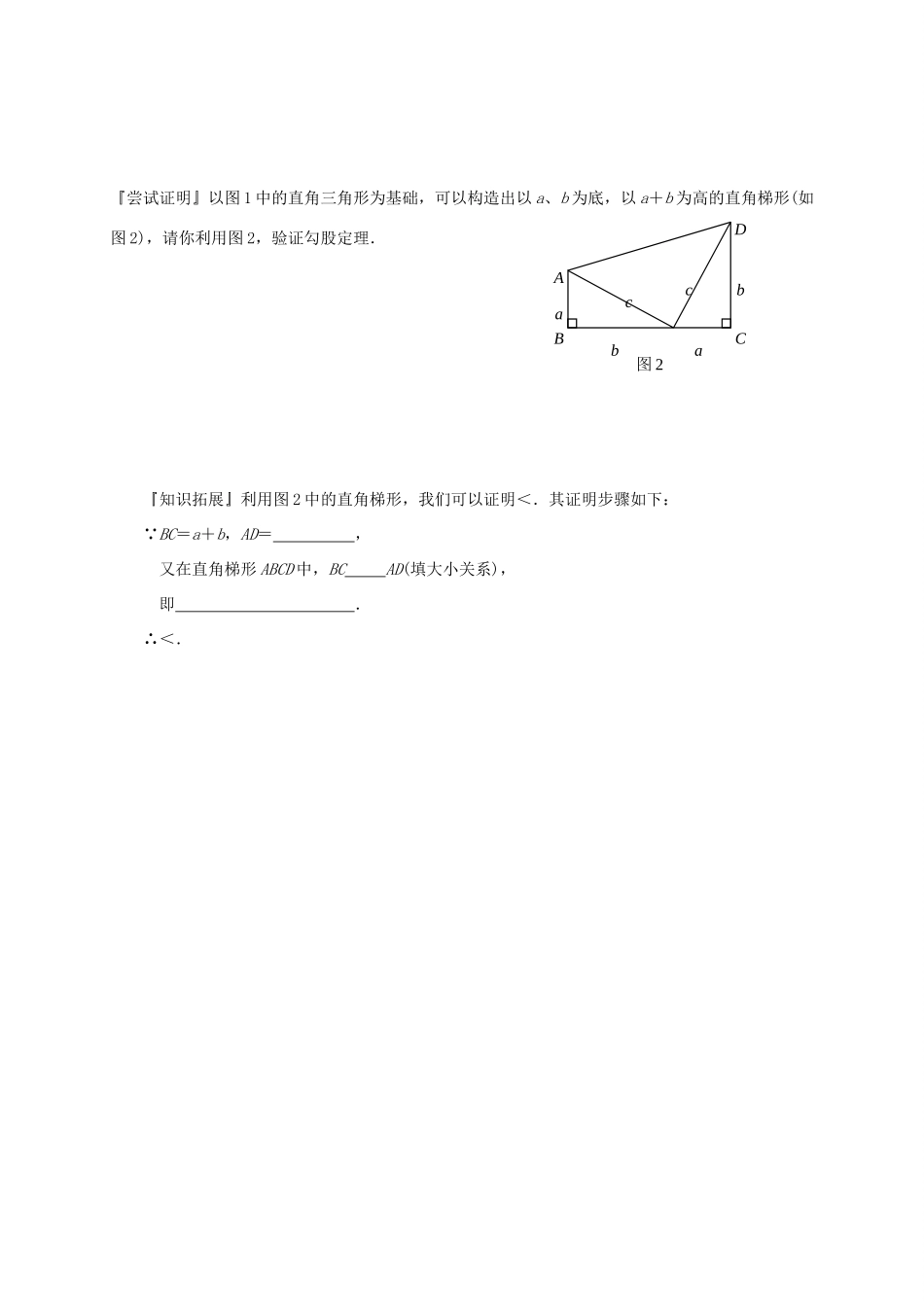

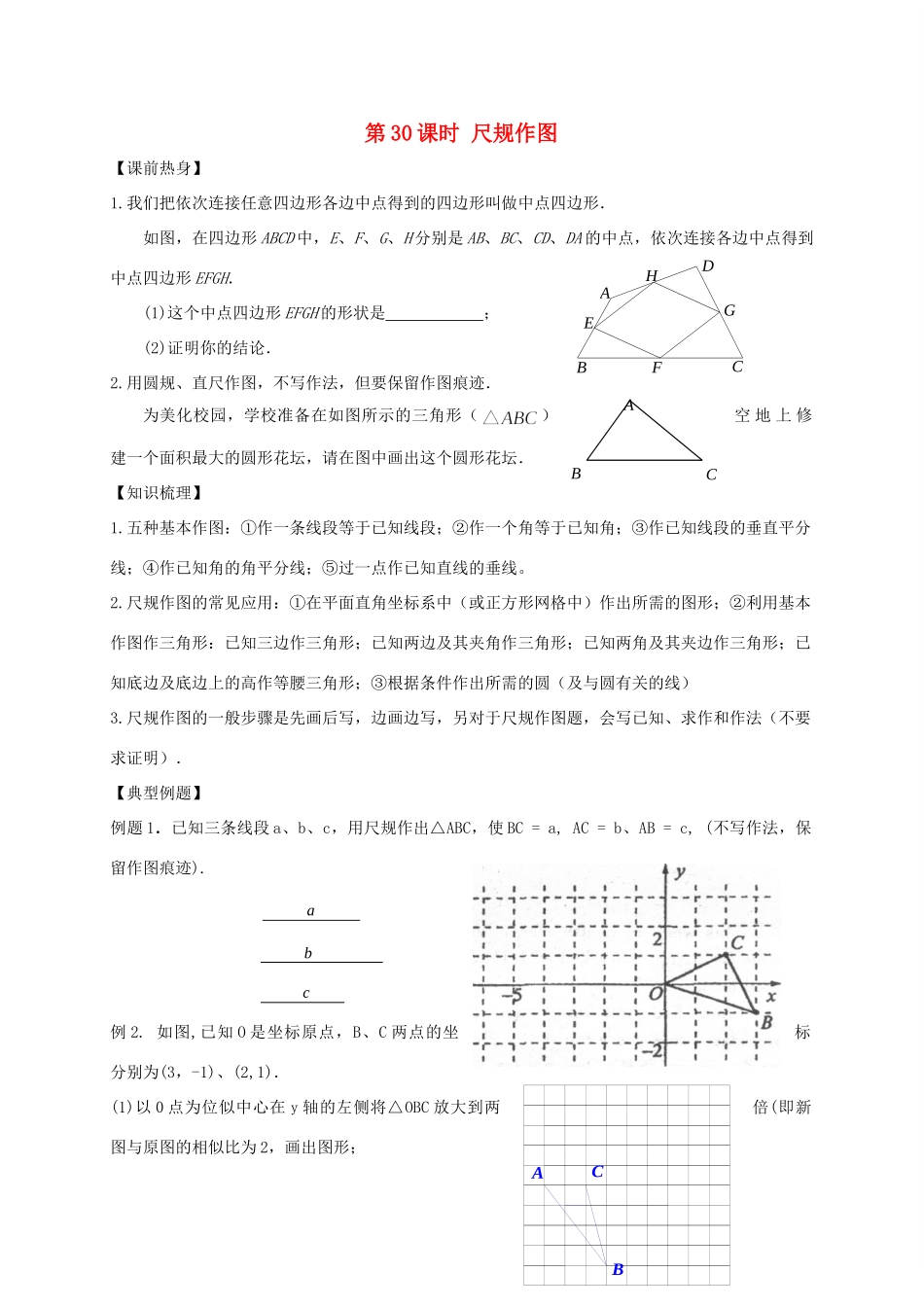

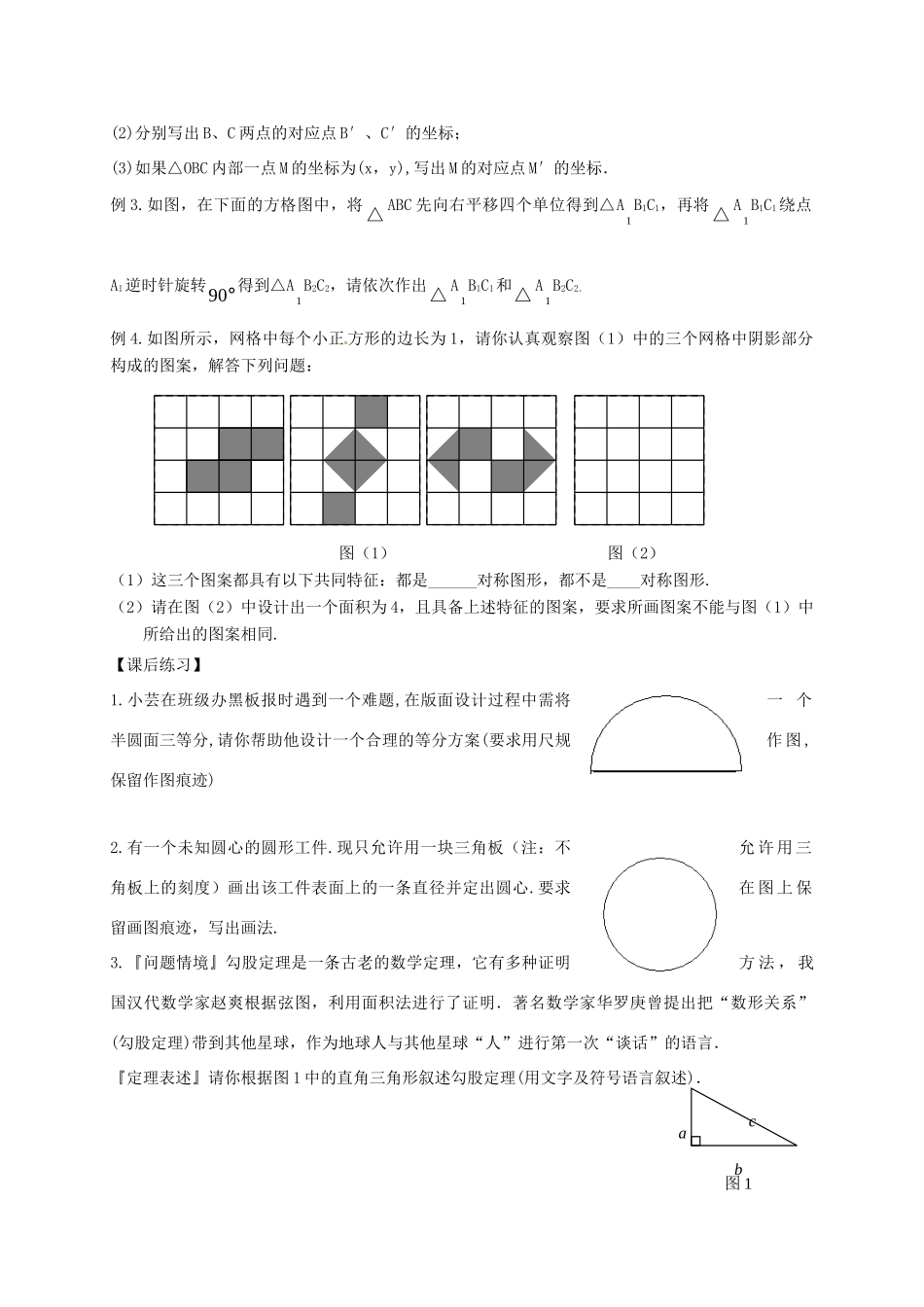

第30课时尺规作图【课前热身】1.我们把依次连接任意四边形各边中点得到的四边形叫做中点四边形．如图，在四边形ABCD中，E、F、G、H分别是AB、BC、CD、DA的中点，依次连接各边中点得到中点四边形EFGH．(1)这个中点四边形EFGH的形状是；(2)证明你的结论．2.用圆规、直尺作图，不写作法，但要保留作图痕迹．为美化校园，学校准备在如图所示的三角形（）空地上修建一个面积最大的圆形花坛，请在图中画出这个圆形花坛．【知识梳理】1.五种基本作图：①作一条线段等于已知线段；②作一个角等于已知角；③作已知线段的垂直平分线；④作已知角的角平分线；⑤过一点作已知直线的垂线。2.尺规作图的常见应用：①在平面直角坐标系中（或正方形网格中）作出所需的图形；②利用基本作图作三角形：已知三边作三角形；已知两边及其夹角作三角形；已知两角及其夹边作三角形；已知底边及底边上的高作等腰三角形；③根据条件作出所需的圆（及与圆有关的线）3.尺规作图的一般步骤是先画后写，边画边写，另对于尺规作图题，会写已知、求作和作法（不要求证明）．【典型例题】例题1．已知三条线段a、b、c，用尺规作出△ABC，使BC=a,AC=b、AB=c,(不写作法，保留作图痕迹).cba例2.如图,已知O是坐标原点，B、C两点的坐标分别为(3，-1)、(2,1)．(1)以0点为位似中心在y轴的左侧将△OBC放大到两倍(即新图与原图的相似比为2，画出图形；ABCHGFEDCBAABCacb图1(2)分别写出B、C两点的对应点B′、C′的坐标；(3)如果△OBC内部一点M的坐标为(x，y),写出M的对应点M′的坐标．例3.如图，在下面的方格图中，将△ABC先向右平移四个单位得到△A1B1C1，再将△A1B1C1绕点A1逆时针旋转90°得到△A1B2C2，请依次作出△A1B1C1和△A1B2C2．例4.如图所示，网格中每个小正方形的边长为1，请你认真观察图（1）中的三个网格中阴影部分构成的图案，解答下列问题：图（1）图（2）（1）这三个图案都具有以下共同特征：都是______对称图形，都不是____对称图形.（2）请在图（2）中设计出一个面积为4，且具备上述特征的图案，要求所画图案不能与图（1）中所给出的图案相同.【课后练习】1.小芸在班级办黑板报时遇到一个难题,在版面设计过程中需将一个半圆面三等分,请你帮助他设计一个合理的等分方案(要求用尺规作图,保留作图痕迹)2.有一个未知圆心的圆形工件.现只允许用一块三角板（注：不允许用三角板上的刻度）画出该工件表面上的一条直径并定出圆心.要求在图上保留画图痕迹，写出画法.3.『问题情境』勾股定理是一条古老的数学定理，它有多种证明方法，我国汉代数学家赵爽根据弦图，利用面积法进行了证明．著名数学家华罗庚曾提出把“数形关系”(勾股定理)带到其他星球，作为地球人与其他星球“人”进行第一次“谈话”的语言．『定理表述』请你根据图1中的直角三角形叙述勾股定理(用文字及符号语言叙述)．accbabABCD图2『尝试证明』以图1中的直角三角形为基础，可以构造出以a、b为底，以a＋b为高的直角梯形(如图2)，请你利用图2，验证勾股定理．『知识拓展』利用图2中的直角梯形，我们可以证明＜．其证明步骤如下：∵BC＝a＋b，AD＝，又在直角梯形ABCD中，BCAD(填大小关系)，即．∴＜．
