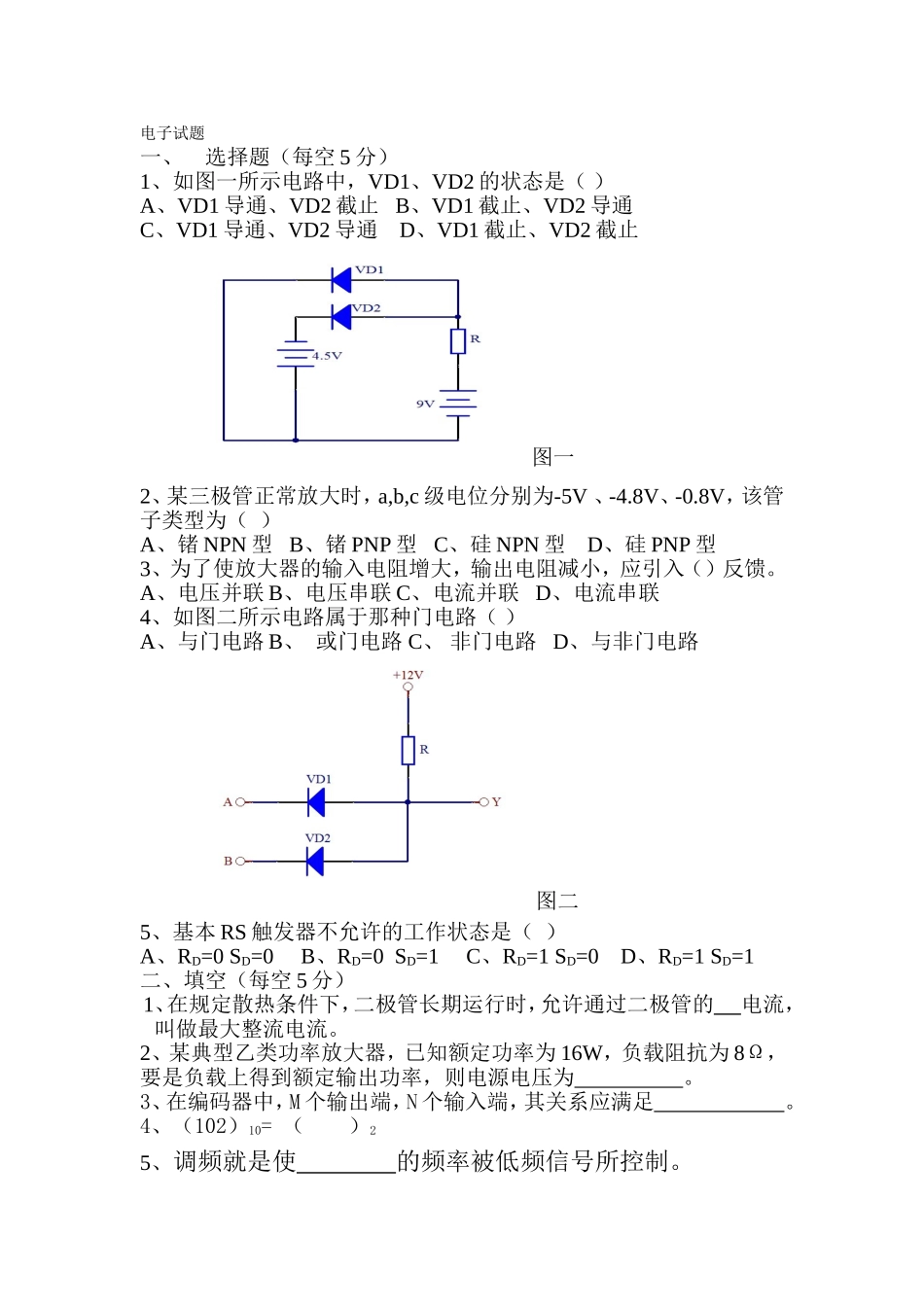

电子试题一、选择题（每空5分）1、如图一所示电路中，VD1、VD2的状态是（）A、VD1导通、VD2截止B、VD1截止、VD2导通C、VD1导通、VD2导通D、VD1截止、VD2截止图一2、某三极管正常放大时，a,b,c级电位分别为-5V、-4
8V，该管子类型为（）A、锗NPN型B、锗PNP型C、硅NPN型D、硅PNP型3、为了使放大器的输入电阻增大，输出电阻减小，应引入（）反馈
A、电压并联B、电压串联C、电流并联D、电流串联4、如图二所示电路属于那种门电路（）A、与门电路B、或门电路C、非门电路D、与非门电路图二5、基本RS触发器不允许的工作状态是（）A、RD=0SD=0B、RD=0SD=1C、RD=1SD=0D、RD=1SD=1二、填空（每空5分）1、在规定散热条件下，二极管长期运行时，允许通过二极管的电流，叫做最大整流电流
2、某典型乙类功率放大器，已知额定功率为16W，负载阻抗为8Ω，要是负载上得到额定输出功率，则电源电压为
3、在编码器中，M个输出端，N个输入端，其关系应满足
4、（102）10=（）25、调频就是使的频率被低频信号所控制

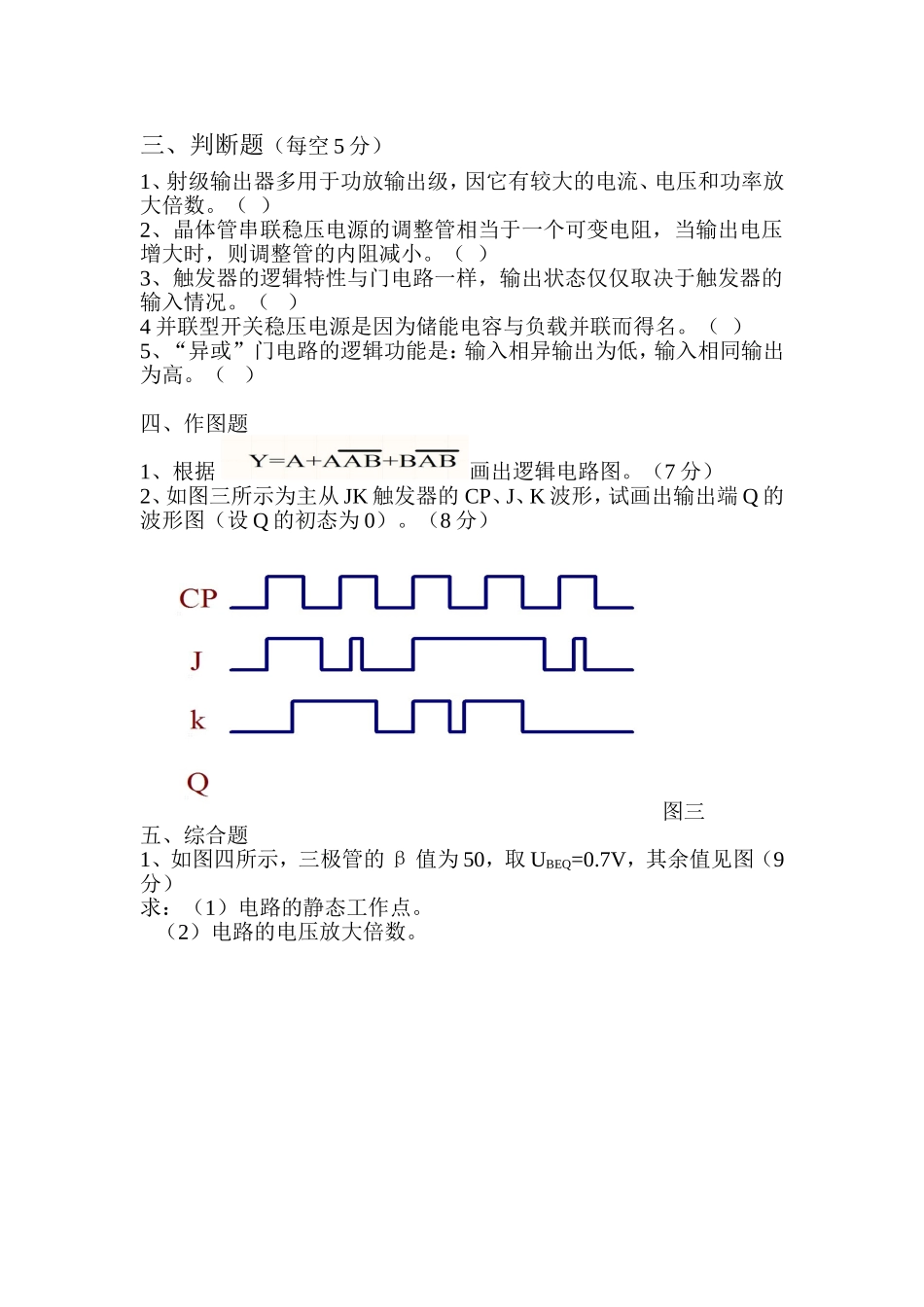

三、判断题（每空5分）1、射级输出器多用于功放输出级，因它有较大的电流、电压和功率放大倍数
（）2、晶体管串联稳压电源的调整管相当于一个可变电阻，当输出电压增大时，则调整管的内阻减小
（）3、触发器的逻辑特性与门电路一样，输出状态仅仅取决于触发器的输入情况
（）4并联型开关稳压电源是因为储能电容与负载并联而得名
（）5、“异或”门电路的逻辑功能是：输入相异输出为低，输入相同输出为高
（）四、作图题1、根据画出逻辑电路图
（7分）2、如图三所示为主从JK触发器的CP、J、K波形，试画出输出端Q的波形图（设Q的初态为0）

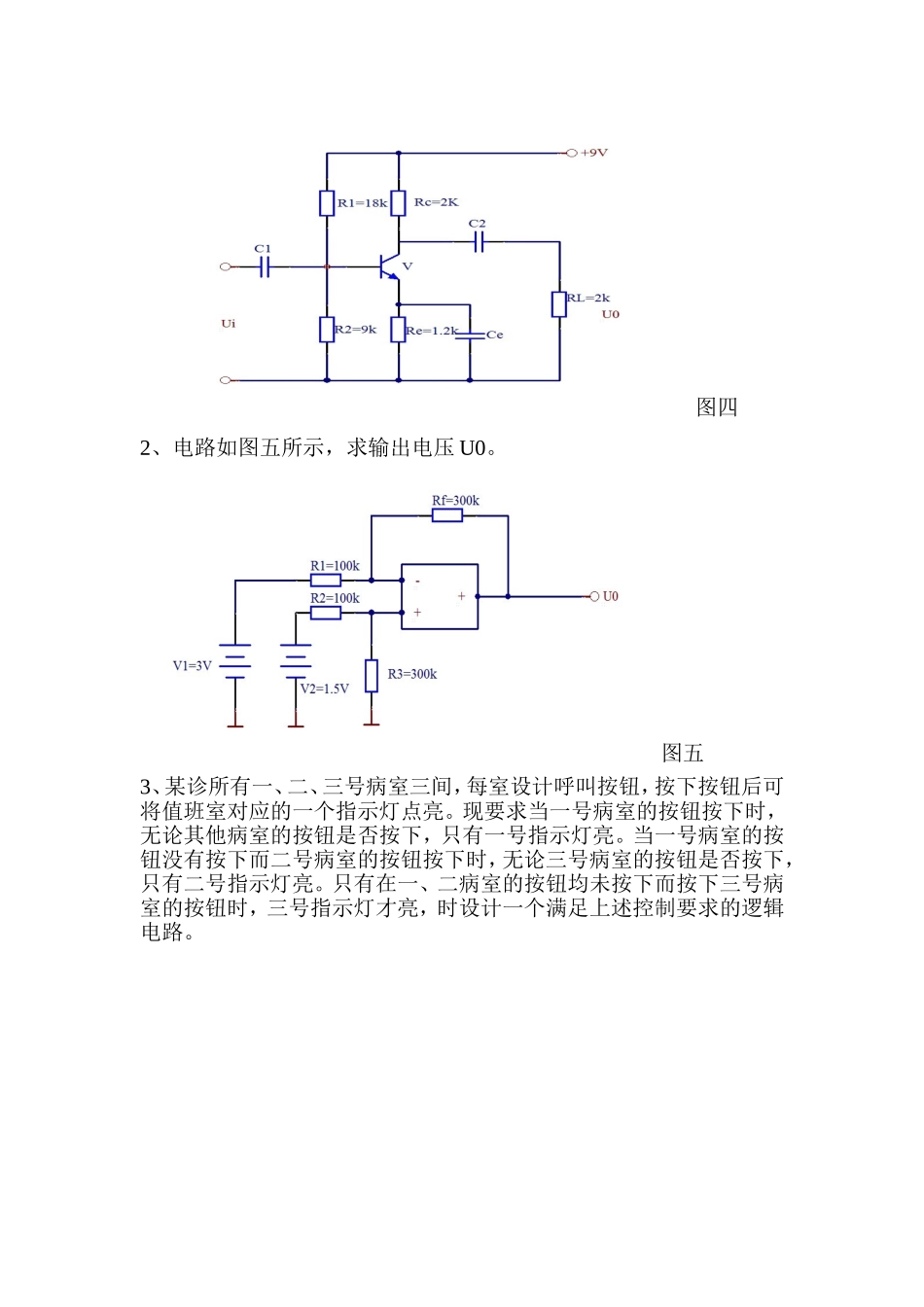

（8分）图三五、综合题1、如图四所示，三极管的β值为50，取UBEQ=0
7V，其余值见图（9分
