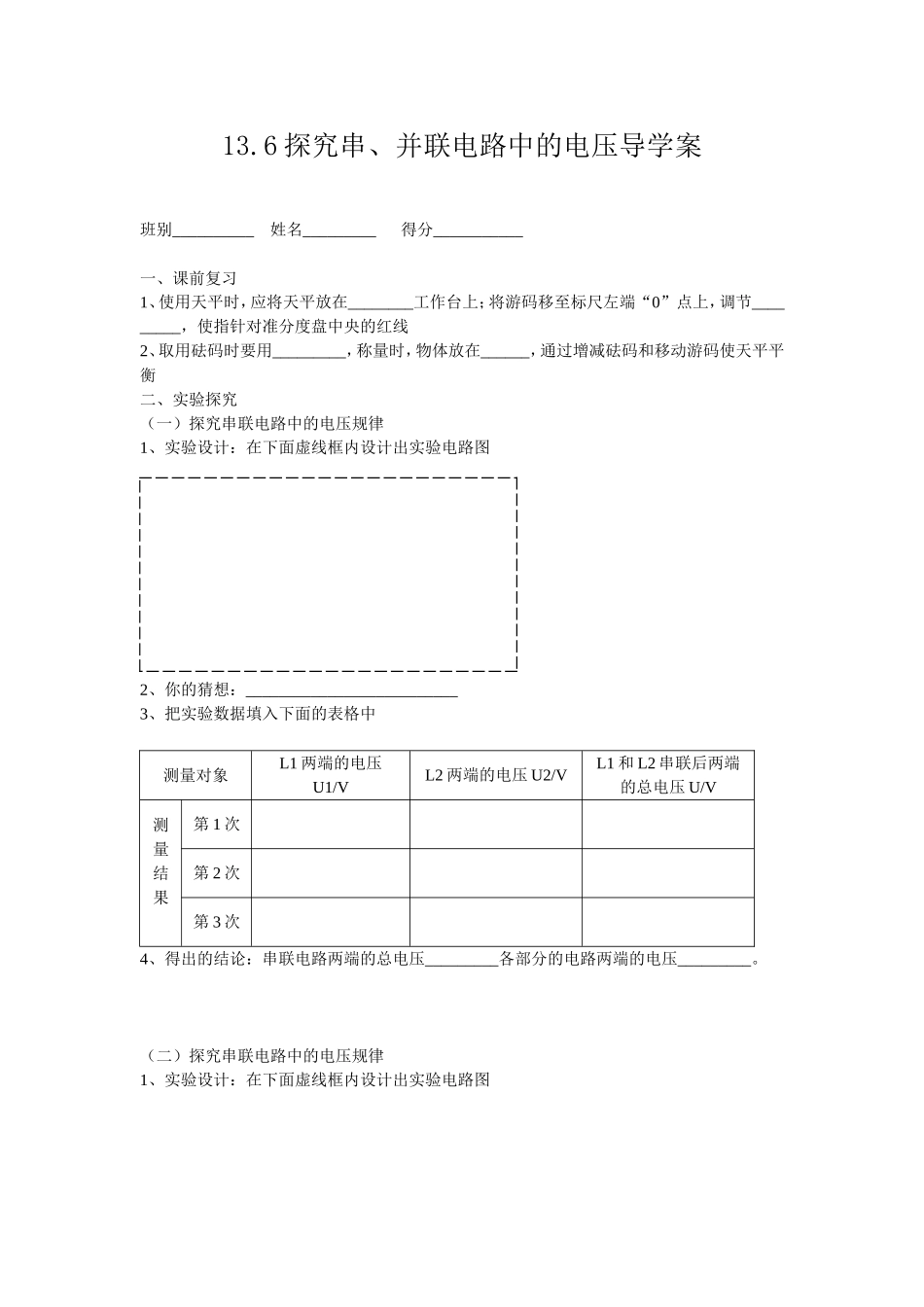

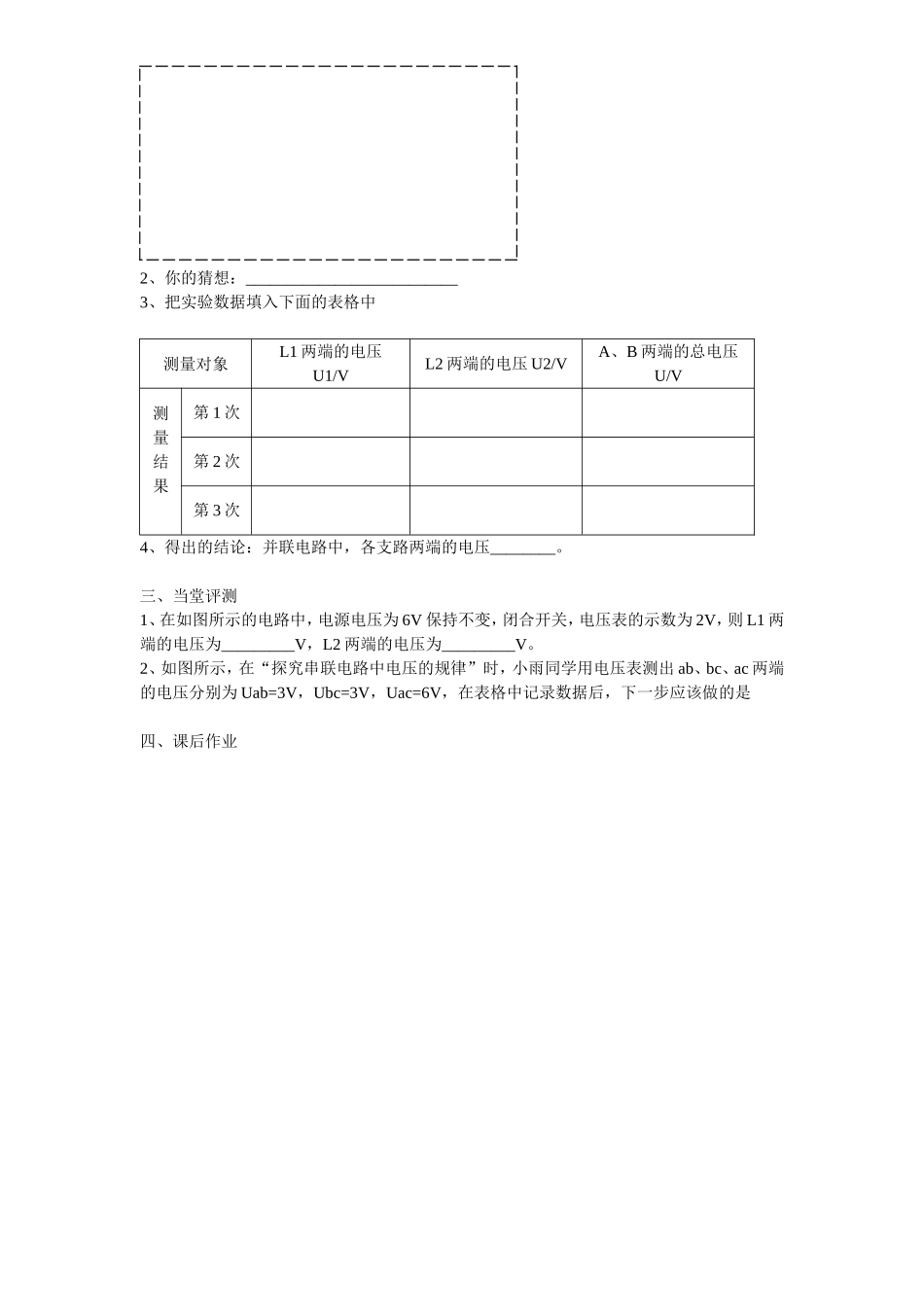

13.6探究串、并联电路中的电压导学案班别__________姓名_________得分___________一、课前复习1、使用天平时,应将天平放在________工作台上;将游码移至标尺左端“0”点上,调节_________,使指针对准分度盘中央的红线2、取用砝码时要用_________,称量时,物体放在______,通过增减砝码和移动游码使天平平衡二、实验探究(一)探究串联电路中的电压规律1、实验设计:在下面虚线框内设计出实验电路图2、你的猜想:__________________________3、把实验数据填入下面的表格中测量对象L1两端的电压U1/VL2两端的电压U2/VL1和L2串联后两端的总电压U/V测量结果第1次第2次第3次4、得出的结论:串联电路两端的总电压_________各部分的电路两端的电压_________。(二)探究串联电路中的电压规律1、实验设计:在下面虚线框内设计出实验电路图2、你的猜想:__________________________3、把实验数据填入下面的表格中测量对象L1两端的电压U1/VL2两端的电压U2/VA、B两端的总电压U/V测量结果第1次第2次第3次4、得出的结论:并联电路中,各支路两端的电压________。三、当堂评测1、在如图所示的电路中,电源电压为6V保持不变,闭合开关,电压表的示数为2V,则L1两端的电压为_________V,L2两端的电压为_________V。2、如图所示,在“探究串联电路中电压的规律”时,小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V,Ubc=3V,Uac=6V,在表格中记录数据后,下一步应该做的是四、课后作业
