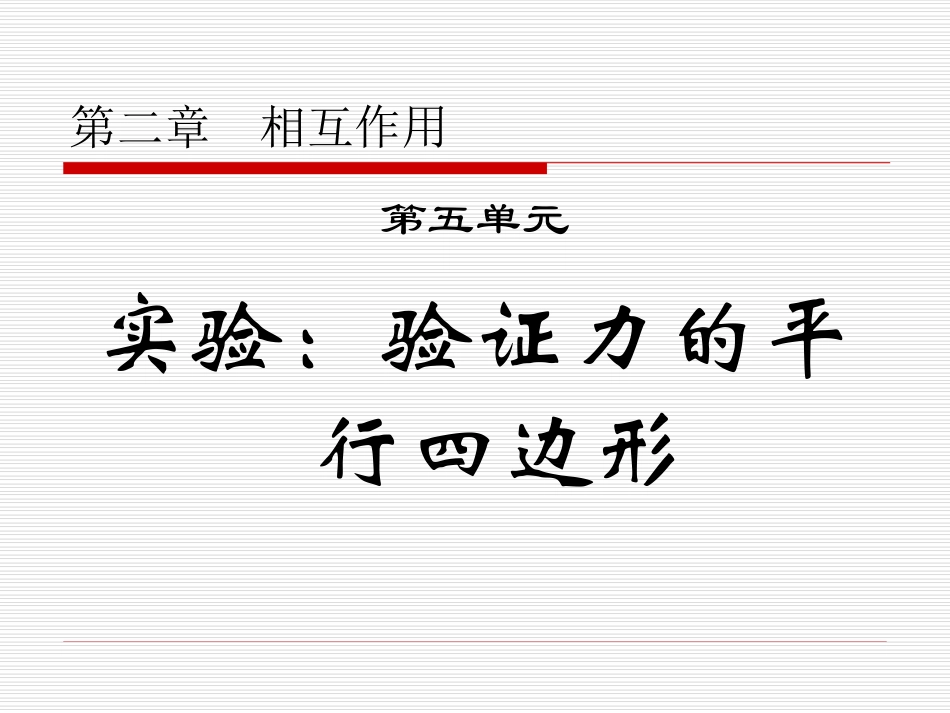

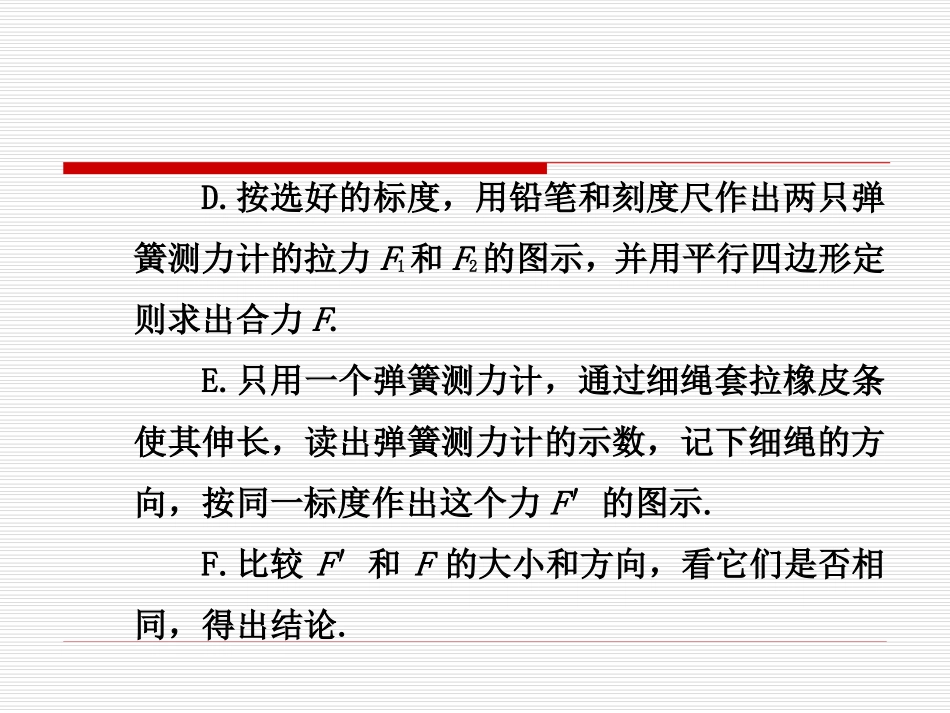

第二章相互作用第五单元实验：验证力的平行四边形类型一：对实验方法和实验步骤的考查【例1】某同学做“验证力的平行四边形定则”实验时，主要步骤是：A.在桌上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上.B.用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳的另一端系着绳套.C.用两个弹簧测力计分别勾住绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O.记录下O点的位置，读出两个弹簧测力计的示数.D.按选好的标度，用铅笔和刻度尺作出两只弹簧测力计的拉力F1和F2的图示，并用平行四边形定则求出合力F.E.只用一个弹簧测力计，通过细绳套拉橡皮条使其伸长，读出弹簧测力计的示数，记下细绳的方向，按同一标度作出这个力F′的图示.F.比较F′和F的大小和方向，看它们是否相同，得出结论.上述步骤中：（1）有重要遗漏的步骤的序号是_______________和_______________；（2）遗漏的内容分别是_______________和_______________.针对训练1：在“验证力的平行四边形定则”的实验中，橡皮条的一端固定在木板上，用两个弹簧测力计把结点拉到某一确定的O点，以下操作错误的是（）A.同一次实验过程中，O点的位置允许变动B.实验中，弹簧测力计必须保持与木板平行，读数时视线要正对弹簧测力计刻度C.实验中，先将其中一个弹簧测力计沿某一方向拉到最大量程，然后只需调节另一弹簧测力计的大小和方向，把橡皮条的另一端拉到O点D.实验中两弹簧测力计的示数必须相同类型二：对实验原理、实验误差的分析【例2】在做“验证力的平行四边形定则”实验中，若由于F1的误差使F1与F2的合力F方向略向左偏，如图所示，但F大于等于F′，引起这一结果的原因可能是F1的大小比真实值偏_____________，F1的方向使它与F2的夹角比真实值偏_____________.针对训练2：在做“验证力的平行四边形定则”实验时，橡皮条的一端固定在木板上，用两个弹簧测力计把橡皮条的另一端拉到某一确定的O点，如图所示，是甲、乙两位同学在做本实验时得到的结果，其中F是用作图法得到的合力，F′是通过实验测得的合力，则哪个实验结果是符合实验事实的？_____________（填“甲”或“乙”）类型三：实验数据处理的考查【例3】将橡皮条的一端固定在A点，另一端拴上两根细绳.每根细绳分别连着一个量程为5N、最小刻度为0.1N的弹簧测力计.沿着两个不同的方向拉弹簧测力计，当橡皮条的活动端拉到O点时，两根细绳相互垂直，如图（甲）所示，这时弹簧测力计的读数可以从图中读出.（1）由图可读得两个相互垂直的拉力大小分别为_______________N和_______________N.（只需读到0.1N）；（2）在图（乙）的虚线方格上按作图法的要求画出这两个力及它们的合力.针对训练3：如图所示，在“验证力的平行四边形定则”的实验中，用两个弹簧测力计把橡皮条拉到一定长度并记下结点O后，再改用一个弹簧测力计拉时，也要把橡皮条拉到同一结点O的原因是：_______________.在坐标图中已画出两弹簧测力计拉力的图示，已知方格每边长度表示1.0N，试用作图法画出合力F的图示，并由此得出合力F的大小为_______________N.（保留两位有效数字）
