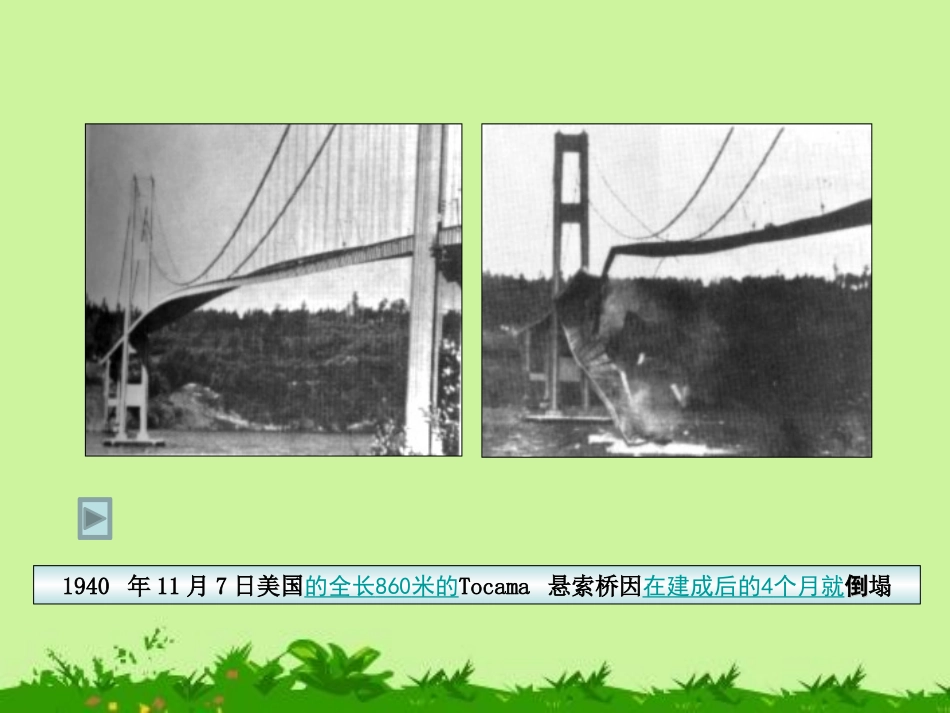

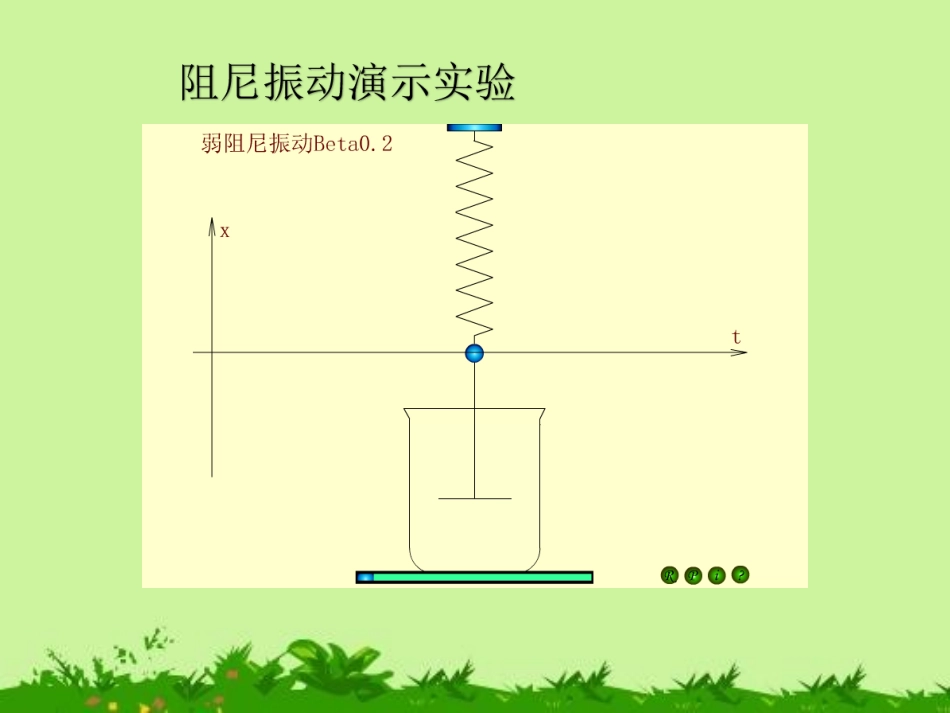

扶风县第二高中张高峰1940年11月7日美国的全长860米的Tocama悬索桥因在建成后的4个月就倒倒塌1、阻尼振动:振动系统在阻尼(摩擦或其他阻力)作用下的振幅逐渐减小的振动2、阻尼振动的图像3、实际的振动一定是阻尼振动阻尼振动及其图象:思考:用周期性的外力作用于振动系统,通过外力对系统做正功,补偿系统机械能的损耗,使系统持续地振动下去。怎样才能使受阻力的振动的物体的振幅不变,而一直振动下去呢?三、受迫振动2、驱动力(又叫策动力):周期性变化的外力1、受迫振动:物体在外界驱动力作用下的振动思考:物体做受迫振动时,振动稳定后的频率与什么有关?1根据生活经验猜想受迫振动频率、驱动力频率、固有频率三者大小关系2依据猜想此实验装置会出现什么实验现象(步调)做实验验证猜想,观察实验现象,总结出三者之间的大小关系物体做受迫振动时,振动稳定后的频率等于驱动力的频率,跟物体的固有频率无关3、受迫振动的频率•受迫振动的频率与物体的固有频率无关,但是如果驱动力的频率接近或等于物体的固有频率时,振动物体的振幅有何的点呢?.(共振演示仪)在一条铁条的挂了几个摆,其中A、D的摆长相等。先使A摆摆动起来后,再观察B--E振动实验探究:受迫振动的振幅实验探究:受迫振动的振幅(2)驱动力的频率与A摆的固有频率大小关系?A摆的固有频率与D摆的固频率大小关系?(1)四个摆做什么振动?驱动力由哪个摆提供?(3)比较各摆的振幅大小(最大、较大、最小、较小)比较驱动力与固有频率大小,(大于、等于、小于)比较驱动力与固有频率之差大小(最大、较大、最小、较小)BCDE结论振幅受迫振动频率驱动力频率与固有频率关系两者差值大小较小较大最大最小驱动力频率大于大于等于小于较大较小0最大四、共振1、定义:驱动力的频率f等于物体的固有频率f0时,受迫振动的振幅最大,这种现象叫做共振。固f驱=f固时,振幅有最大值,f驱与f固差别越大时,振幅越小横轴:表示驱动力的频率纵轴:表示受迫振动的振幅2、共振曲线共鸣箱共鸣箱生活中的共振现象生活中的共振现象微波炉加热原理:食物中水分子的振动频率约为2500MHz,具有大致相同频率的电磁波称为“微波”。微波炉加热食品时,炉内产生很强的振荡电磁场,使食物中的水分子作受迫振动,发生共振,将电磁辐射能转化为内能,从而使食物的温度迅速升高。微波加热是对物体内部的整体加热,极大地提高了加热效率。五、共振的防止和应用1、防止使驱动力的频率与物体的固有频率不同,而且相差越大越好。2、应用使驱动力的频率接近或等于振动物体的固有频率。不用敲打方式使音A叉发声课堂练习3.A、、B两个弹簧振子,A固有频率为f,B固有频率为4f,若它们均在频率为3f的驱动力作用下做受迫振动,则()A.振子A的振幅较大,振动频率为fB.振子B的振幅较大,振动频率为3fC.振子A的振幅较大,振动频率为3fD.振子B的振幅较大,振动频率为4fB课堂练习课堂练习课堂练习5.汽车的车身是装在弹簧上的,如果这个系统的固有周期是1.5s,汽车在一条起伏不平的路上行驶,路上各凸起处大约都相隔8m,汽车以多大速度行驶时,车身上下颠簸得最剧烈?当车达到共振状态,颠簸最剧烈,车受到驱动力的频率等于车固有频率车速为时,车颠簸最剧烈。vLTmsms815533././分析解答:小结:2、受迫振动:物体在外界驱动力作用下的振动物体做受迫振动时,振动稳定后的频率等于驱动力的频率,跟物体的固有频率无关。3、共振:驱动力的频率等于物体的固有频率时,受迫振动的振幅最大。1、阻尼振动:振幅(能量)逐渐减小的振动A、利用共振时:应使驱动力的频率f接近或等于振动物体的固有频率f0B、防止共振时:应使驱动力的频率f与物体的固有频率f0不同,而且相差越大越好
