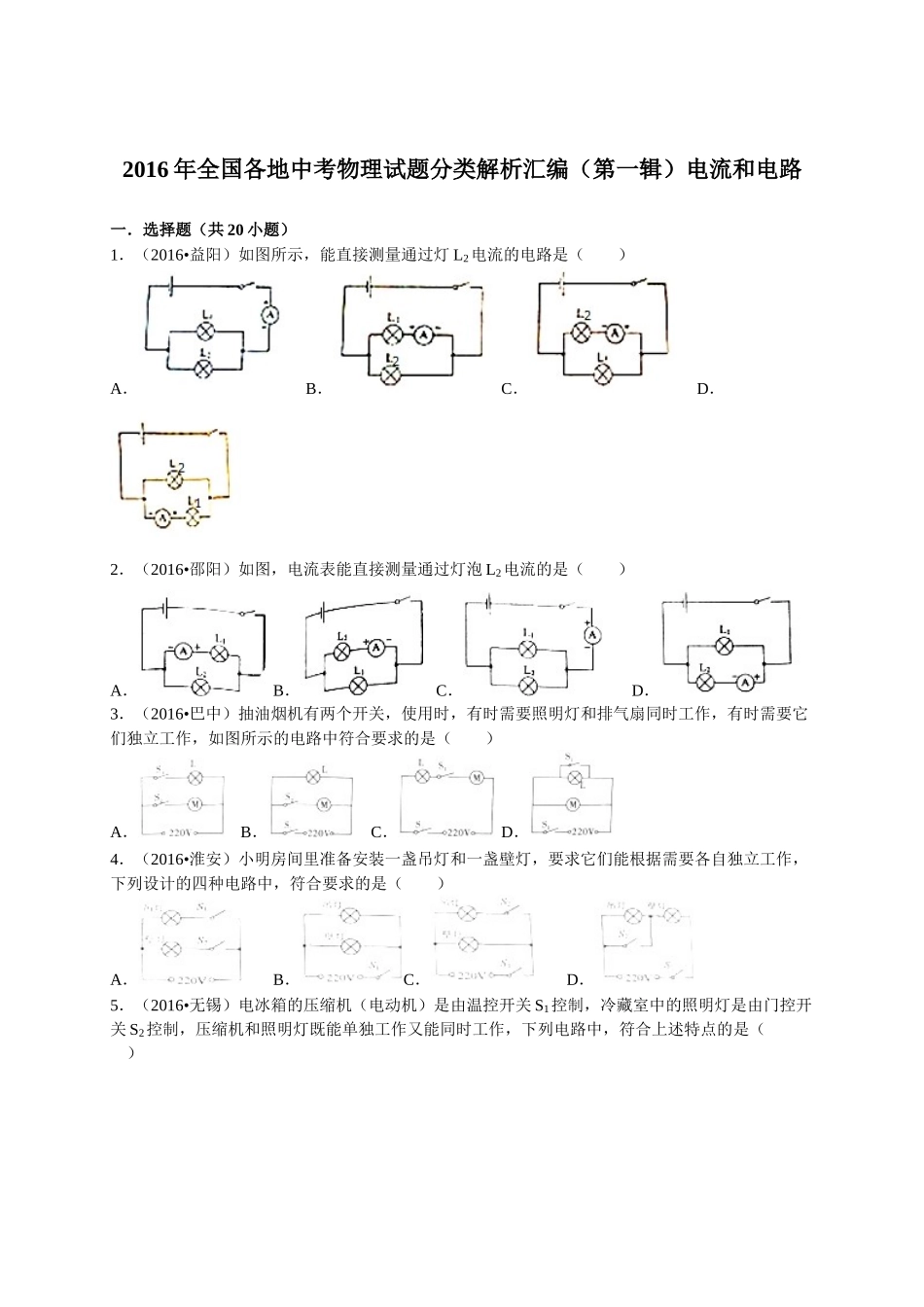

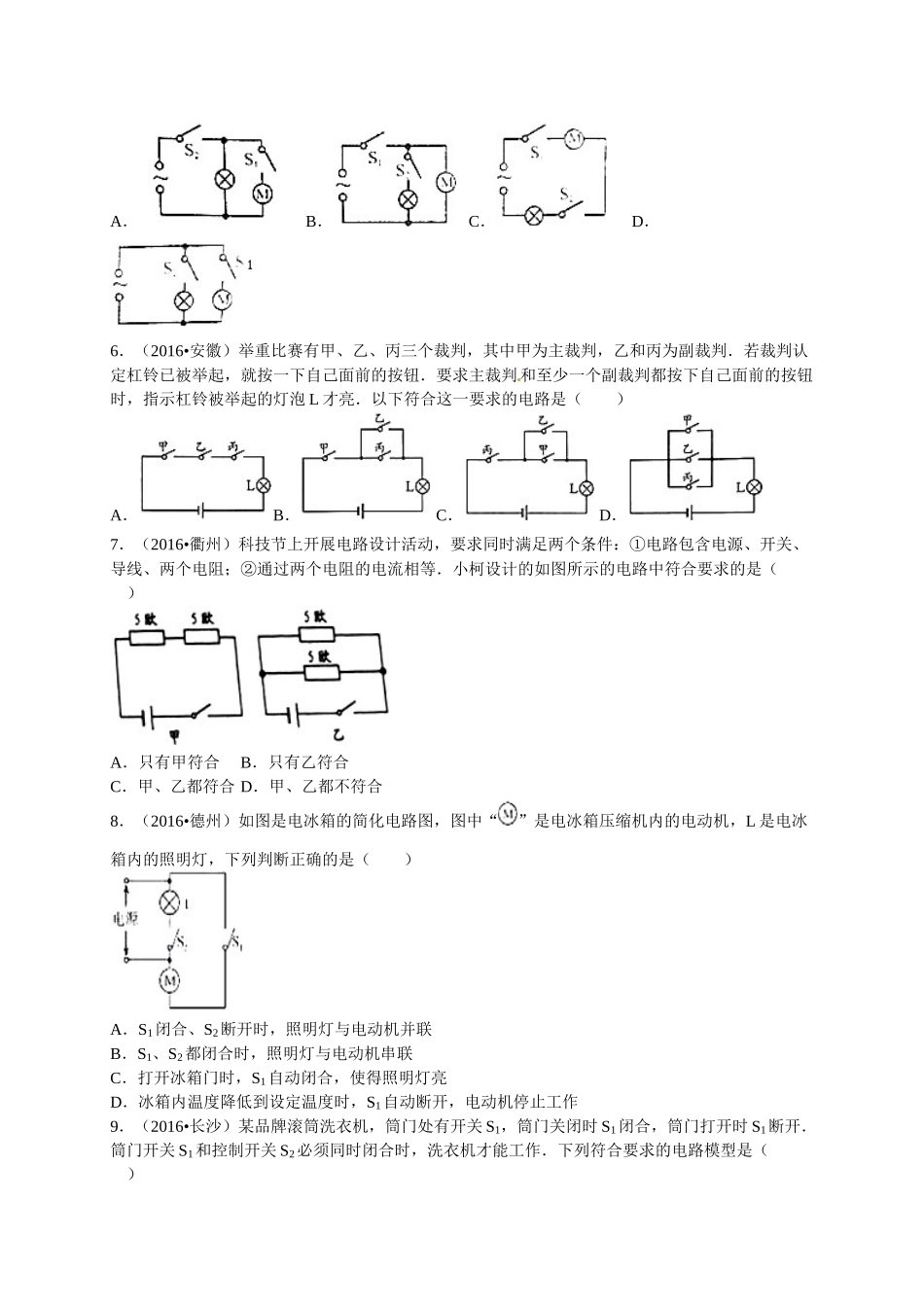

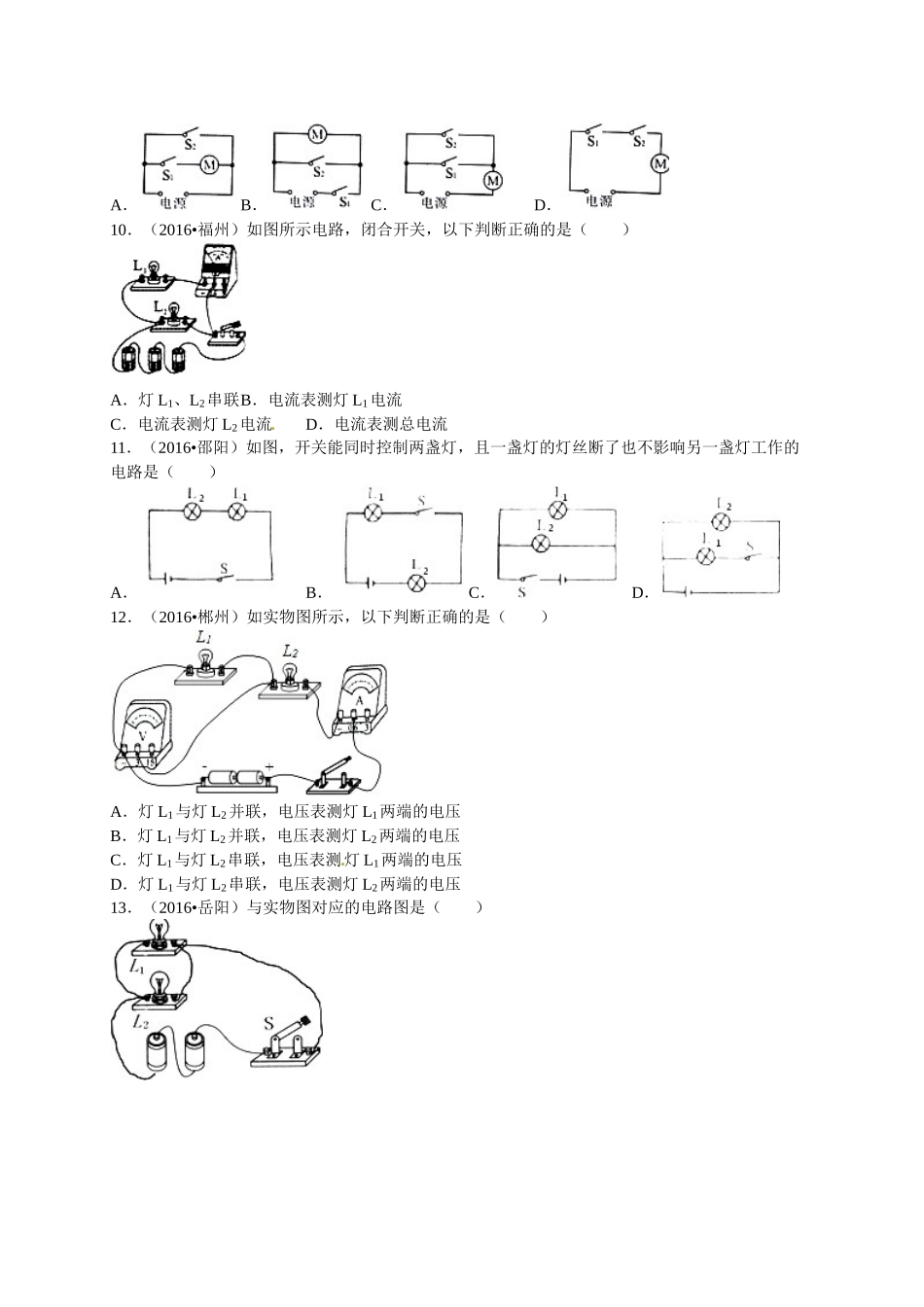

2016年全国各地中考物理试题分类解析汇编（第一辑）电流和电路一．选择题（共20小题）1．（2016•益阳）如图所示，能直接测量通过灯L2电流的电路是（）A．B．C．D．2．（2016•邵阳）如图，电流表能直接测量通过灯泡L2电流的是（）A．B．C．D．3．（2016•巴中）抽油烟机有两个开关，使用时，有时需要照明灯和排气扇同时工作，有时需要它们独立工作，如图所示的电路中符合要求的是（）A．B．C．D．4．（2016•淮安）小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作，下列设计的四种电路中，符合要求的是（）A．B．C．D．5．（2016•无锡）电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是（）A．B．C．D．6．（2016•安徽）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B．C．D．7．（2016•衢州）科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等．小柯设计的如图所示的电路中符合要求的是（）A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合8．（2016•德州）如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（）A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．打开冰箱门时，S1自动闭合，使得照明灯亮D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作9．（2016•长沙）某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开．筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作．下列符合要求的电路模型是（）A．B．C．D．10．（2016•福州）如图所示电路，闭合开关，以下判断正确的是（）A．灯L1、L2串联B．电流表测灯L1电流C．电流表测灯L2电流D．电流表测总电流11．（2016•邵阳）如图，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是（）A．B．C．D．xkb1.com12．（2016•郴州）如实物图所示，以下判断正确的是（）A．灯L1与灯L2并联，电压表测灯L1两端的电压B．灯L1与灯L2并联，电压表测灯L2两端的电压C．灯L1与灯L2串联，电压表测灯L1两端的电压D．灯L1与灯L2串联，电压表测灯L2两端的电压13．（2016•岳阳）与实物图对应的电路图是（）A．B．C．D．14．（2016•巴中）在如图所示的电路中，正确的说法是（）A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光xkb1.comD．闭合S2，断开S1，L1，L2都发光15．（2016•温州）如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）A．a和bB．c和dC．e和fD．g和h16．（2016•河源）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A．B．C．D．17．（2016•玉林）下列物体属于导体的是（）A．铁钉B．书本C．玻璃杯D．塑料袋18．（2016•泉州）下列日用品中，一般情况下属于导体的是（）A．钢勺B．玻璃杯C．塑料桶D．瓷碗19．（2016•邵阳）家用电冰箱正常工作时的电流大约是（）A．1μAB．1AC．1×105AD．1mA20．（2016•临夏州）下列说法正确的是（）A．电饭煲是利用电流的磁效应工作的B．城市中建设人工湖可以调节气温，利用了水的比热容大的原理C．飞机在天空飞行时，机翼上方的压强大于下方的压强D．在微观粒子中，空间尺度从大到小的排列是：电子、原子核、原子、分子2016年全国各地中考物理试题分类解析汇编（第一辑）电流和电路参考答案与试题解析一．选择题（共20小题）1．（2016•益阳）如图所示，能直接测量通过灯L2电流的电路是（）A．B．C．D．【...
