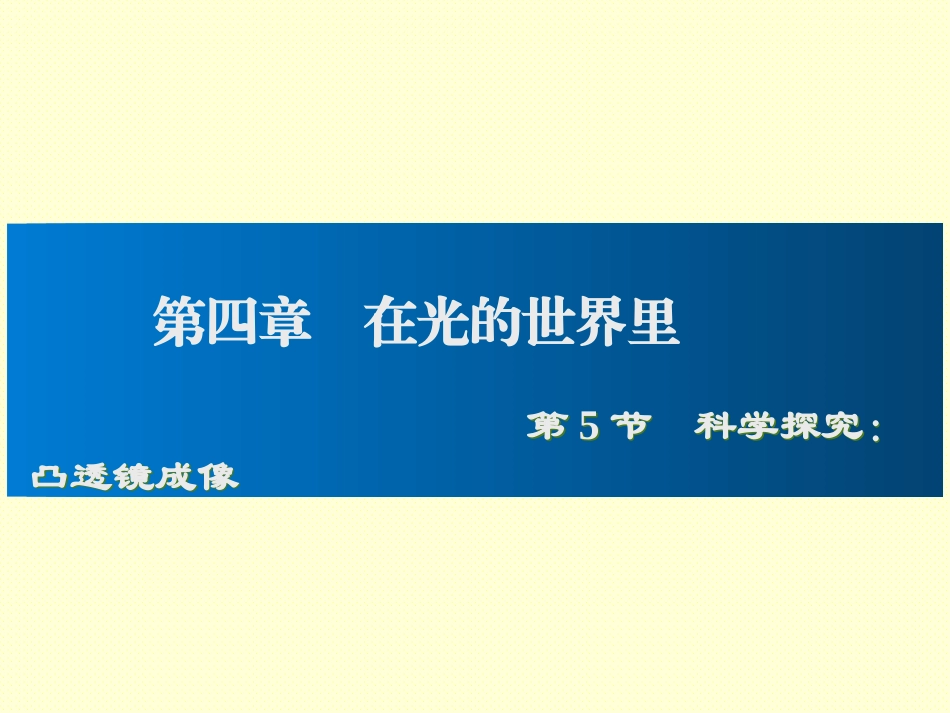

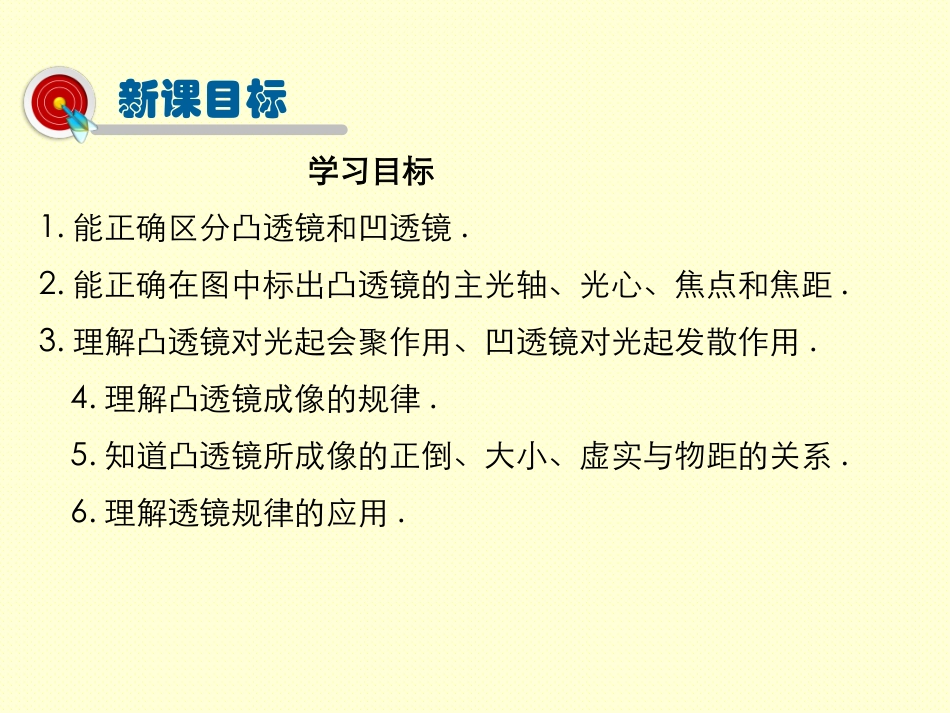

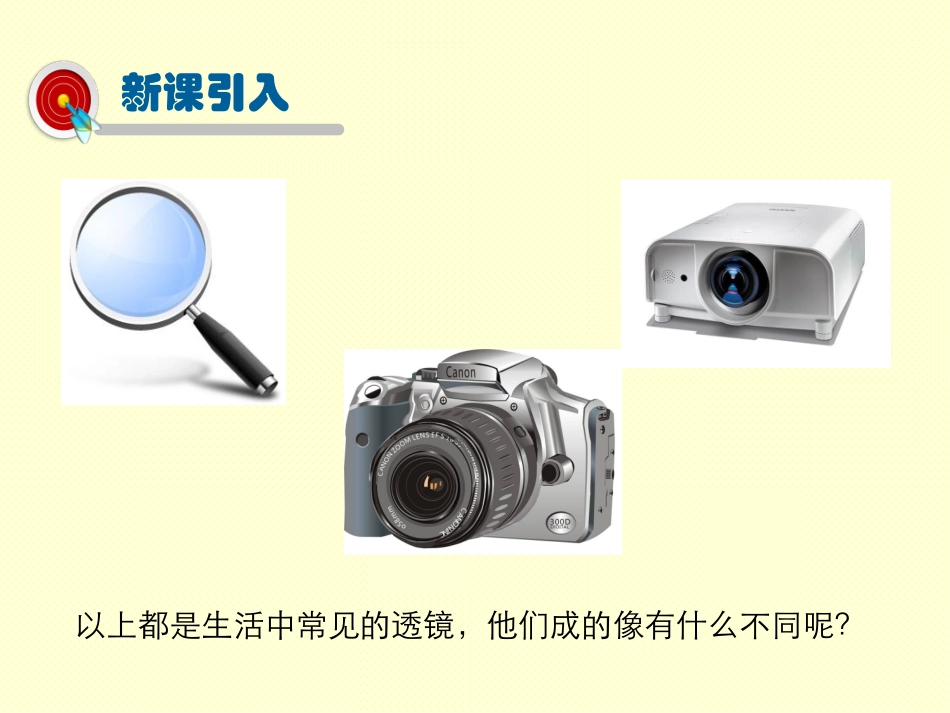

第四章在光的世界里第5节科学探究:凸透镜成像第5节科学探究:凸透镜成像以上都是生活中常见的透镜,他们成的像有什么不同呢?新课引入学习目标1.能正确区分凸透镜和凹透镜.2.能正确在图中标出凸透镜的主光轴、光心、焦点和焦距.3.理解凸透镜对光起会聚作用、凹透镜对光起发散作用.4.理解凸透镜成像的规律.5.知道凸透镜所成像的正倒、大小、虚实与物距的关系.6.理解透镜规律的应用.新课目标透镜的种类有哪些?1.透镜的概念透镜是利用光的折射原理制成的光学器件.凸透镜和凹透镜一2.透镜的种类凸透镜中央厚、边缘薄,(如远视镜片)凹透镜中央薄、边缘厚,(如近视镜片)让凸透镜正对着太阳光,通过透镜的太阳光可以聚集到一点上,这个点是凸透镜的焦点.焦点到凸透镜中心的距离叫做焦距.凸透镜对光有会聚作用,那么凹透镜也能使光会聚吗?3.焦点和焦距使平行于透镜主光轴的几束光射向凸透镜,光从凸透镜的另一侧射出,观察到凸透镜能使平行于主光轴的光会聚到一点上.实验现象说明凸透镜对光有会聚作用.(1)凸透镜对光的作用4.透镜对光的作用使平行于透镜主光轴的几束光射向凹透镜,光从凹透镜的另一侧射出,观察到凹透镜能使平行于主光轴的光向外发散.实验现象说明凹透镜对光有发散作用.(2)凹透镜对光的作用OFf5.透镜的焦点和焦距焦点:平行于主轴的光通过凸透镜后会聚于一点.焦距:焦点到凸透镜中心的距离.焦距焦点(1)凸透镜的焦点和焦距主光轴Ff焦点f凸透镜有两个实焦点知识拓展虚焦点Ff焦距(2)凹透镜的焦点和焦距平行于主光轴的光线通过凹透镜后发散,发散光线的反向延长线相交于主光轴上,它不是实际光线的会聚点,叫虚焦点(F).F凹透镜有两个虚焦点fF知识拓展FFFF1.通过光心的光线:传播方向不改变.2.平行于主光轴的光线:经凸透镜折射后通过焦点,经凹透镜折射后发散,发散光线的反向延长线通过虚焦点.3.经过凸透镜焦点的光线:折射后平行于主光轴射出.对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出.6.透镜的作图:三条特殊光线光路可逆1.完成下图中的光路图(画出每条入射光线对应的折射光线).解析:延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点,如图所示:拿一个凸透镜正对着太阳光,在把一张纸放在它的另一侧,改变透镜与纸的距离,直到纸上的光斑变得最小、最亮,测量这个最小、最亮的光斑到透镜光心的距离,这就是焦距.太阳光离我们非常远,射到地面的阳光可以看做平行光.想一想,怎样利用阳光测量凸透镜的焦距?F主轴凸透镜对所有光都起会聚作用FFFFF凹透镜对所有光线都起发散作用(一)提出问题:像的实虚、大小、正倒跟物体到凸透镜的距离有什么关系?(二)猜想与假设:可能与物体到透镜的距离有关.实验探究:凸透镜成像的规律二1.所需实验器材有哪些?答:光具座(带刻度尺)、蜡烛、火柴、凸透镜、光屏.2.实验器材的安装规则是什么?答:摆放顺序可以从左到右依次为蜡烛、凸透镜、光屏.使蜡烛、凸透镜、光屏放在同一直线上.注意:调整它们的高度,使烛焰、凸透镜、光屏的中心大致在同一高度.(三)设计实验理解物距、像距、焦距概念物距:物体离凸透镜的距离.像距:像到凸透镜的距离.焦距:焦点到凸透镜光心的距离.FF2F2F物距u像距v焦距f理解实像与虚像的概念实像是蜡烛射向凸透镜的光经过凸透镜后会聚成的,是能量的聚集,可以用光屏承接.虚像不是实际的光线会聚成的,在像的位置上没有能量聚集.因此光屏上不能成像,但可以通过透镜直接看到像.分别使物距u在1.大于二倍焦距(u>2f)2.大于一倍焦距小于二倍焦距(f
