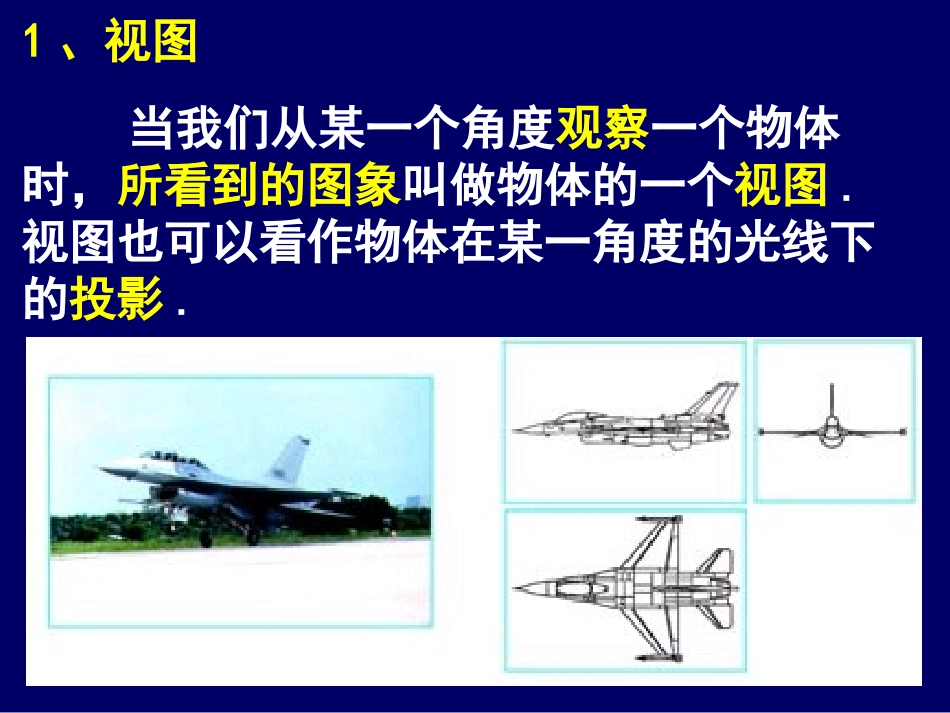

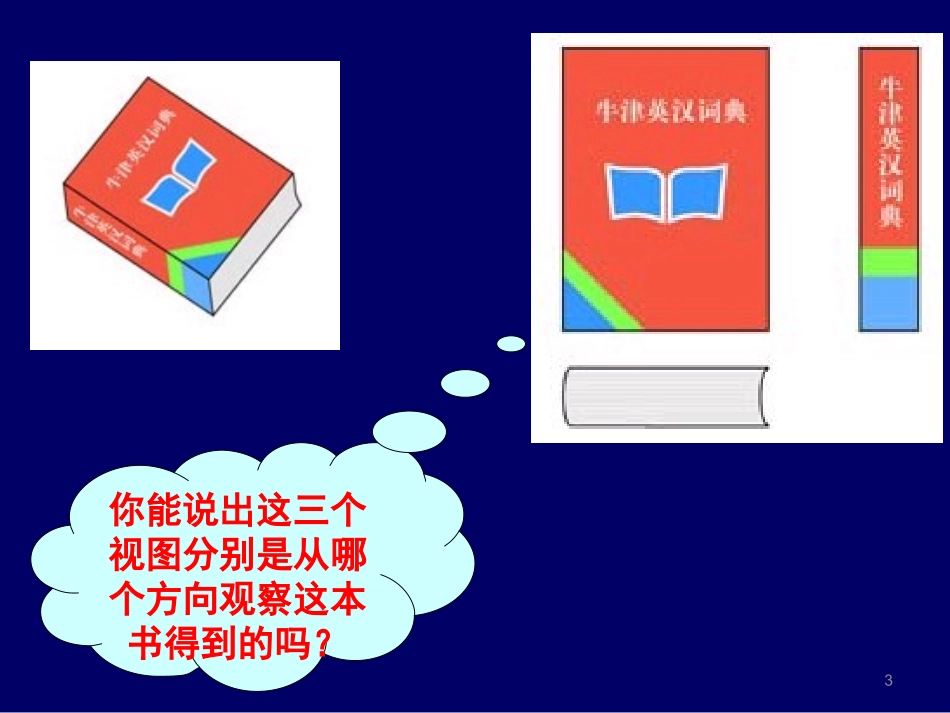

§29.2三视图(1)21、视图当我们从某一个角度观察一个物体时，所看到的图象叫做物体的一个视图.视图也可以看作物体在某一角度的光线下的投影.3你能说出这三个视图分别是从哪个方向观察这本书得到的吗？主视图主视图主视图俯视图左视图正面正面从上面看从上面看从正面看从正面看从左面看从左面看高长宽宽3、三视图将三个投影面展开在一个平面内，得到这个物体的一张三视图.主视图俯视图左视图高长宽宽4、三视图的位置：位置规定：主视图要在左上边，它的下方应是俯视图，左视图坐落在右边练习：下面的四组图中，如图所示的圆柱体的三视图是（）6主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图D3.在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”．例1画出图所示一些基本几何体的三视图．分析：画这些基本几何体的三视图时，要注意从三个方面观察它们，具体画法为：1.确定主视图的位置，画出主视图；2.在主视图正下方画出俯视图，注意与主视图“长对正”；圆柱主视图俯视图左视图三棱柱主视图俯视图左视图四棱锥主视图俯视图左视图球主视图俯视图左视图主视图主视图主视图左视图正面正面高长宽宽俯视图5、三个视图的区别与联系：区别：投影方向即看物体的方向不同联系：它们是同一物体的投影大小关系：长对正，高平齐，宽相等主视图左视图高长宽宽俯视图高平齐高平齐长对正长对正宽相等宽相等正方形正方形6.三视图的画法主视图左视图俯视图长对正长对正:主视图和俯视图共同反映了物体左右之间的长度.13主视图左视图俯视图想一想,再动手画一画：高平齐高平齐:主视图和左视图共同反映了物体上下之间的长度.主视图左视图俯视图宽相等宽相等:俯视图和左视图共同反映了物体前后之间的长度.15画出如图所示四棱锥的三视图。挑战自我16主视图左视图俯视图17我相信你一定能画出这个复杂几何体的三视图！181、画出下列立体图形的三视图.2、指出左面三个平面图形是右面这个物体的三视图中的哪个视图.（（（主视图)俯视图)左视图)练一练练一练19例2:画出下图支架的三视图,支架的两个台阶的高度和宽度都是同一长度.解:如图是支架的三视图20例3:下图是一根钢管的直观图,画出它的三视图.解:如图是钢管的三视图,其中的虚线表示钢管的内壁.三视图1、三视图主视图——从正面看到的图左视图——从左面看到的图俯视图——从上面看到的图2、画物体的三视图时,要符合如下原则:主视图左视图俯视图大小：长对正,高平齐,宽相等.小结反馈位置：22小结3：三视图的画法（1）先画主视图,在主视图正下方画出俯视图,注意与主视图“长对正”，在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.（2）看得见部分的轮廓线画成实线，因被其他部分遮挡而看不见部分的轮廓线画成虚线.23练习1画出图中几何体的三视图24练习1画出图中几何体的三视图25例4根据三视图说出立体图形的名称26例5根据物体的三视图，描述物体的形状.27练习1：由三视图想象实物形状28练习1：由三视图想象实物形状29练习2：根据下面的三视图说出这个几何体是怎样由四个正方体组合而成的.30练习3：根据三视图描述物体的形状31练习3：根据三视图描述物体的形状32练习3：根据三视图描述物体的形状33练习3：根据三视图描述物体的形状34练习4：根据三视图，确定立体图形是由哪些基本几何体通过何种方式组合而成的.35练习4：根据三视图，确定立体图形是由哪些基本几何体通过何种方式组合而成的.36练习4：根据三视图，确定立体图形是由哪些基本几何体通过何种方式组合而成的.【探究】1、如右图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数。37探究你能摆出这个几何体吗？试画出这个几何体的主视图与左视图。主视图：左视图：1122381122主视图：左视图：思考方法先根据俯视图确定主视图有列，3再根据数字确定每列的方块有个，不用摆出这个几何体，你能画出这个几何体的主视图与左视图吗？主视图有列，第一列的方块有个，1第二列的方块有个，2第三列的方块有个，1左视图有列，2第一列的方块有个，2第二列的方块有个，239动手设计请画出下...
