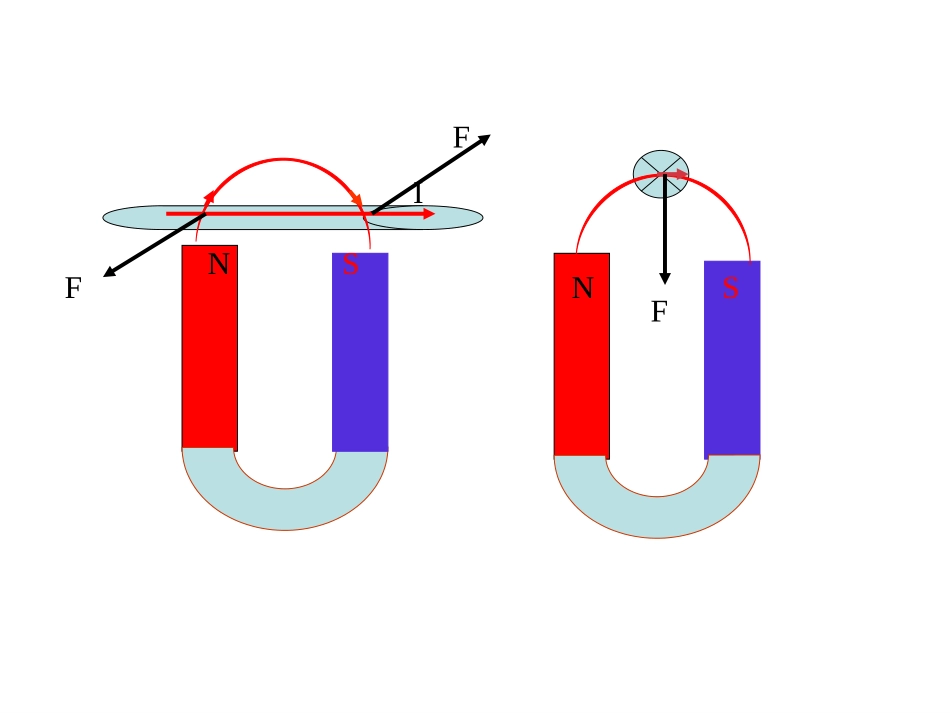

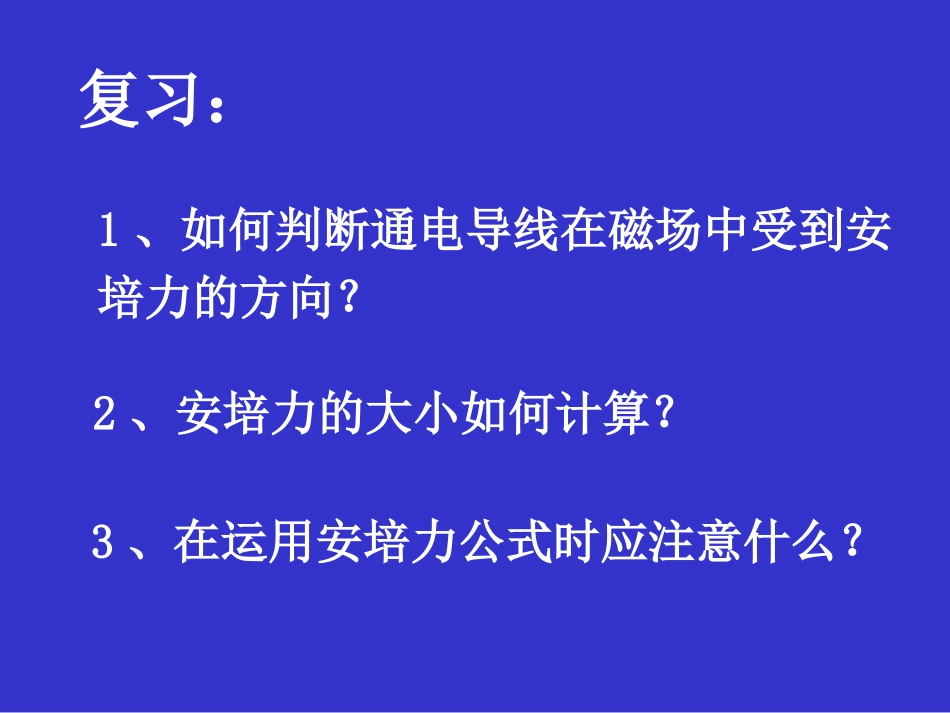

3.4磁场对通电导线的作用力（二）复习：1、如何判断通电导线在磁场中受到安培力的方向？2、安培力的大小如何计算？3、在运用安培力公式时应注意什么？NSIFFNSFNSF（1）绳子拉力_______(变大,变小,不变)（2）桌面对磁铁的支持力_______（3）桌面对磁铁的摩擦力________(有,无).变大变小无NSF桌面对磁铁的摩擦力_______(有,无)方向_______.有水平向右课堂训练FB例：如图，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心且垂直于线圈平面。当线圈内通入如图所示的电流后，判断线圈如何运动？向左摆动例题：如图,在条形磁铁S极附近悬挂一个线圈，磁铁水平放置，其轴线与线圈共面并通过线圈的圆心，当线圈中的电流沿图示方向时，线圈将会如何运动？ISN从上向下看逆时针转动的同时向右摆动如图所示，蹄形磁体用悬线悬于O点，在磁铁的正下方有一水平放置的长直导线，当导线中通以由左向右的电流时，蹄形磁铁的运动情况将是()A．静止不动B．向纸外平动C．N极向纸外，S极向纸内转动D．N极向纸内，S极向纸外转动CC两条导线互相垂直，但相隔一小段距离，其中ab固定，cd可以自由活动，当通以如图所示电流后，cd导线将（）A.顺时针方向转动，同时靠近abB.逆时针方向转动，同时离开abC.顺时针方向转动，同时离开abD.逆时针方向转动，同时靠近ababcdDD00.02N水平向右0.02N垂直导线斜向左上方将长度为20cm、通有0.1A电流的直导线放入一匀强磁场中，电流与磁场的方向如图所示，已知磁感应强度为1T。试求出下列各图中导线所受安培力的大小和方向IBIB30°IBF在图中，匀强磁场磁感应强度为B，有一段长L，通有电流为I的直导线ab，电流方向从a到b，则导线所受磁场力大小和方向如何？并将立体图改画为平面图ααBαbazxyBOabBαBabαFBααBFαBxyFBα如图所示，向一根松弛的导体线圈中通以电流,线圈将会()A.纵向收缩,径向膨胀B.纵向伸长,径向膨胀C.纵向伸长,径向收缩D.纵向收缩,径向收缩纵向AA把一根柔软的螺旋形弹簧竖直悬挂起来,使它的下端刚好跟杯里的水银面接触,并使它组成如图所示的电波,当开关接通后,将看到的现象是()A.弹簧向上收缩B.弹簧被拉长C.弹簧上下振动D.弹簧仍静止不动SCC如图所示，将通电导线圆环平行于纸面缓慢地坚直向下放入水平方向垂直纸面各里的匀强磁场中,则在通电圆环完全进入磁场的过程中,所受的安培力大小变化是()BA.逐渐变大B.先变大后变小C.逐渐变小D.先变小后变大IBB如图所示，MN是一条水平放置的固定长直导线,导线中通有大小不一为I1,方向如图所示的电流.P是一个通有电流I2的,与MN共面的金属圆环,圆环P在磁场作用下将()MI1PA.沿纸面向上运动B.沿纸面向下运动C.上半部垂直纸面向外,下半部垂直纸面向里转动D.上半部垂直纸面向里,下半部垂直纸面向外转动I2NBB如图所示，一根有质量的金属棒MN，两端用细软导线连接后悬于a、b两点，棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，些时悬线上有拉力，为了使拉力等于零，可以()A.适当减小磁感应强度B.使磁场反向C.适当增大电流D.使电流反向MNabCC如图所示导线abcd置于坚直向上的匀强磁场中,可绕OO`轴转动,导线通电后向纸外偏离竖直方向α角而平衡,如果改用密度为原来1/2的导线,要使该导线在原来位置平衡,下列方法可采用的是()A.将磁感强度改为原来的1/2B.将bc边的长度改为原来的1/2C.将电流强度减为原来的1/2D.将ab和cd两边的长度减为原来的1/2OO`abcdααBACDACD例：在倾斜角为θ的光滑斜面上,置一通有电流I,长为L,质量为m的导体棒，如图所示,在竖直向上的磁场中静止，则磁感应强度B为_________.F×BθNmg引申1：欲使它静止在斜面上,外加磁场的磁感应强度B的最小值为________,方向________.引申2：欲使它静止在斜面上,且对斜面无压力,外加磁场的磁感应强度B的最小值为_________,方向________.XθGNFθBmgsinθ=BILB=mgsinθ/ILmg=BILB=mg/ILXθGFB三、磁电式电流表1、磁电式电流表的构造：刻度盘、指针、蹄形磁铁、极靴（软铁制成）、螺旋弹簧、线圈、圆柱形铁芯（软铁制成）。最基本的是磁铁和线圈。铁芯、线圈和指针是一个整体可以转动。［问题］电流表中磁场分布有何特点呢？电...
