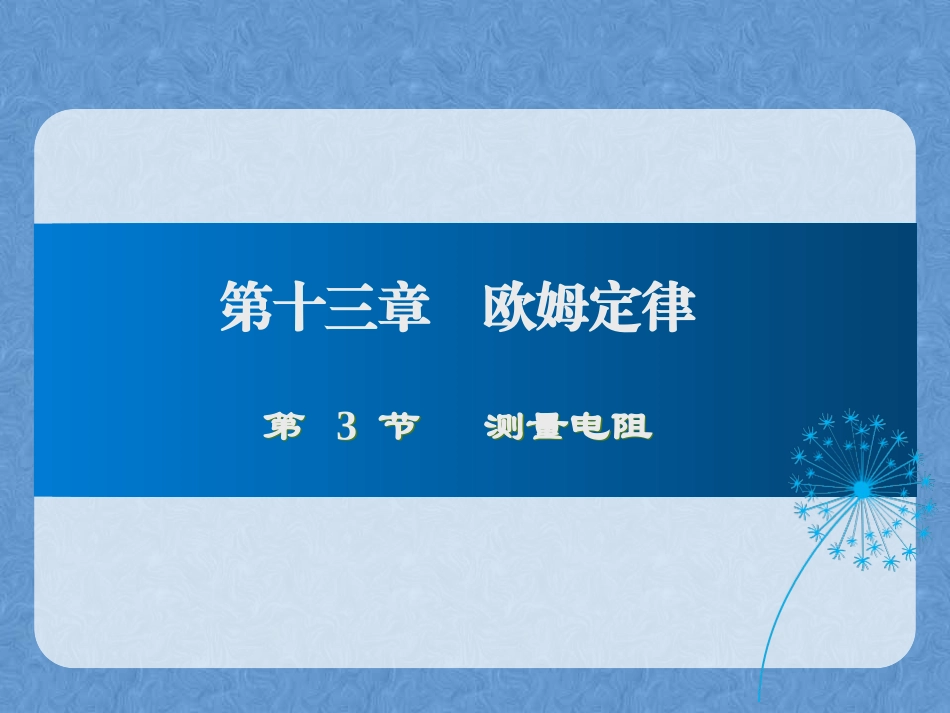

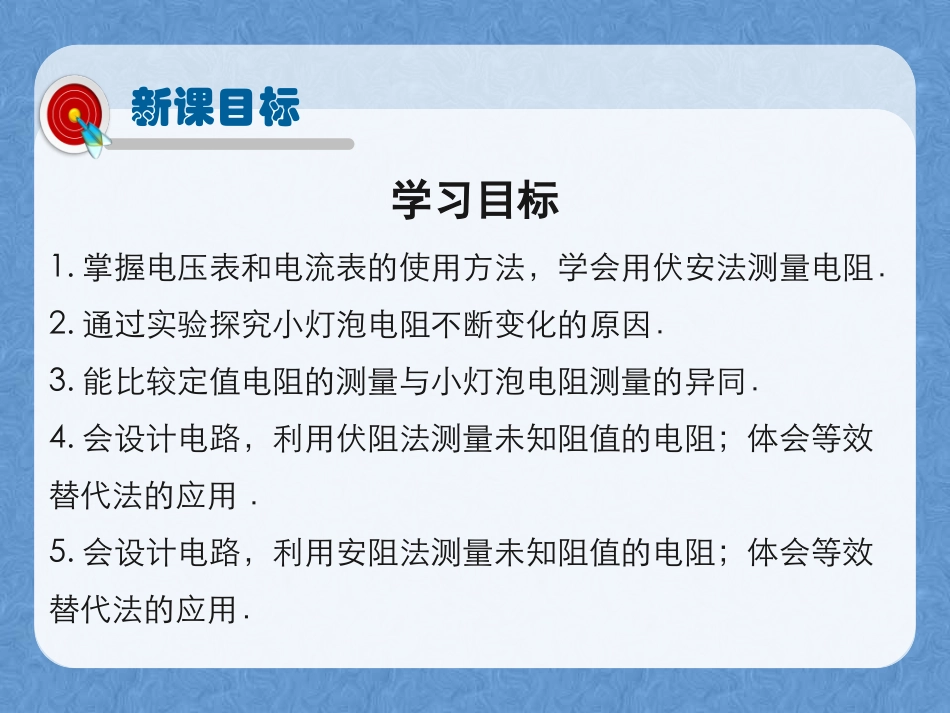

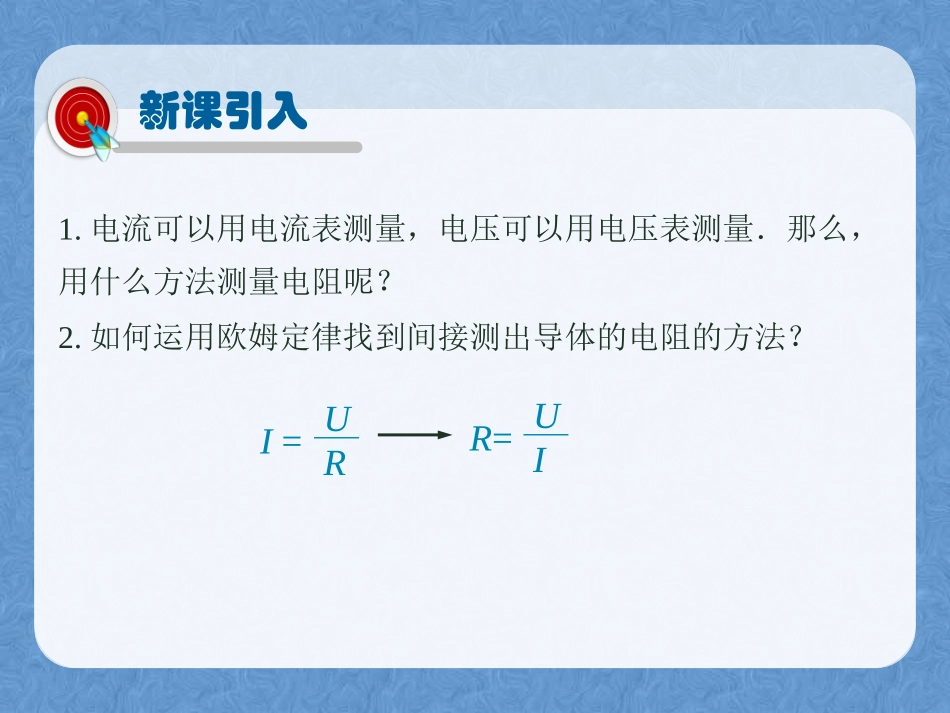

第十三章欧姆定律第3节测量电阻第3节测量电阻学习目标新课目标1.掌握电压表和电流表的使用方法，学会用伏安法测量电阻．2.通过实验探究小灯泡电阻不断变化的原因．3.能比较定值电阻的测量与小灯泡电阻测量的异同．4.会设计电路，利用伏阻法测量未知阻值的电阻；体会等效替代法的应用．5.会设计电路，利用安阻法测量未知阻值的电阻；体会等效替代法的应用．1.电流可以用电流表测量，电压可以用电压表测量．那么，用什么方法测量电阻呢？2.如何运用欧姆定律找到间接测出导体的电阻的方法？I=URR=UI新课引入实验目的用电压表、电流表间接测电阻实验原理I=UR实验器材电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻．新课讲解伏安法测电阻一AVRR'S电路图实物图实验电路图和实物图1．调节电流表、电压表的指针到零刻度；按电路图连接实物．调节滑动变阻器到阻值最大端．2．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在表格中．3．根据公式计算出R的值，并记录在表格中．4．调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R的值．实验步骤R=UI测量次数电压U/V电流I/A电阻R/Ω12310.2520.395.130.585.2记录数据电阻的计算:R=R1+R2+R33为了使测量结果更准确应多次测量求平均值1．在连接电路前要调节电流表、电压表到零刻度．2．连接电路时开关要断开，连接完电路要调节滑动变阻器到阻值最大端．3．连接好电路，在检查电路连接无误后要用开关试触，在确定电路完好后再闭合开关S．4．电压表和电流表要注意选择适当的量程．注意事项1.将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻．2.多测几组数据，根据实验数据分别计算出小灯泡的电阻．3.比较计算出的几个数值，看看每次算出的电阻的大小相同吗？有什么变化规律吗？4.如果出现的情况和测量定值电阻时不同，你如何解释？小红准备测一只未知电阻（Rx=5～10Ω）的阻值，手边有以下器材：电池组、电压表、电流表、开关、R0=15Ω的定值电阻、最大阻值为20Ω的滑动变阻器R′和几根导线．当她准备实验时，发现电压表已经损坏，但一时又找不到新的电流表替代，小红顿时犯了愁，不知所措？如果你遇到这种问题，你该怎么办？安阻法测电阻二（1）如何获取到未知电阻的电压？（2）要想让定值电阻的电压能够替代未知电阻的电压，这两个电阻如何连接比较好？（3）若用滑动变阻器来完成实验，你又该怎样进行操作呢？方法1：如图所示，将未知电阻和定值电阻并联接入电路中，用电流表分别测R0、Rx的电流为I0、Ix，未知电阻Rx阻值的表达式为：．xxIRIR00方法2：如图所示，闭合开关S1、S2，记下电流表示数为Ix；断开开关S2，记下电流表示数为I，未知电阻Rx阻值的表达式为：．IIIRRxx0方法3：如图所示，滑片置于阻值最小的位置，闭合开关，记下电流表示数为Ix；滑片置于阻值最大的位置，记下电流表示数为I，未知电阻Rx阻值的表达式为：（R′为滑动变阻器的最大阻值）．IIRIRxx如果在没有定值电阻，没有滑动变阻器，只有一个电阻箱的情况下，你将如何利用电流表和电阻箱来测出未知电阻的阻值？如图所示，调节电阻箱R0，使电流表指针指向一个适当的位置，记下这时R0的阻值R1；把Rx从电路中取下，调节R0的电阻，使电流表的指针指向刚才测量的位置，记下这时R0的值R2，未知电阻Rx阻值的表达式为：Rx=R2-R1．小红准备测一只未知电阻（Rx=5～10Ω）的阻值，手边有以下器材：电池组、电压表、电流表、开关、R0=15Ω的定值电阻、最大阻值为20Ω的滑动变阻器R′和几根导线．当她准备实验时，发现电流表已经损坏，但一时又找不到新的电流表替代，小红顿时犯了愁，不知所措？如果你遇到这种问题，你该怎么办？伏阻法测电阻三（1）如何获取到未知电阻的电流？（2）要想让定值电阻的电流能够替代未知电阻的电流，这两个电阻如何连接比较好？（3）若用滑动变阻器来完成实验，你又该怎样进行操作呢？在导入新课的问题中，如果损坏的不是电流表，而是电压表，又该如何测量呢？方法1：当给我们一只电压表和一个已知阻值的电阻R0时，可把定值电阻和未知电阻...
