单开道岔检查位置VIP免费

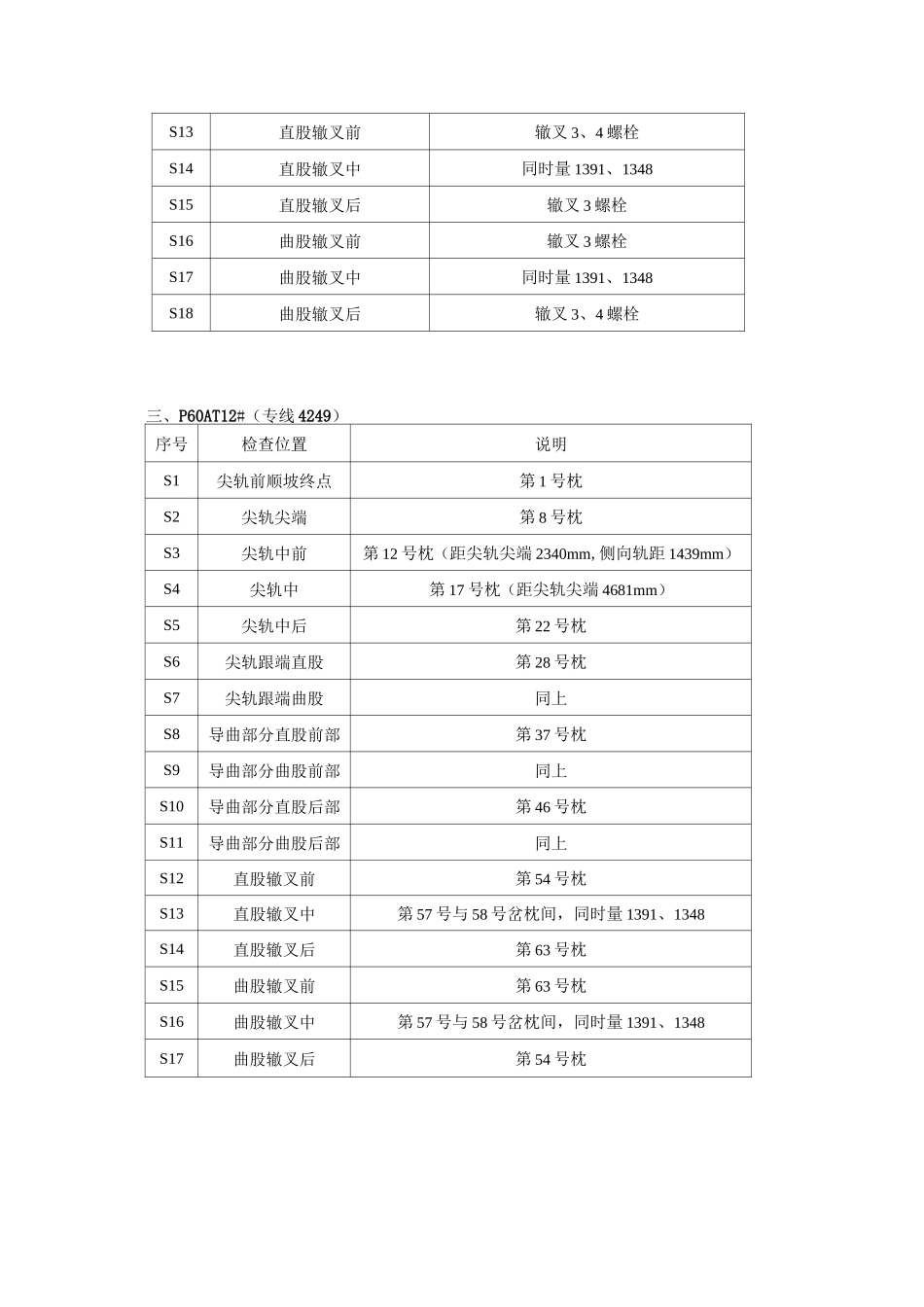

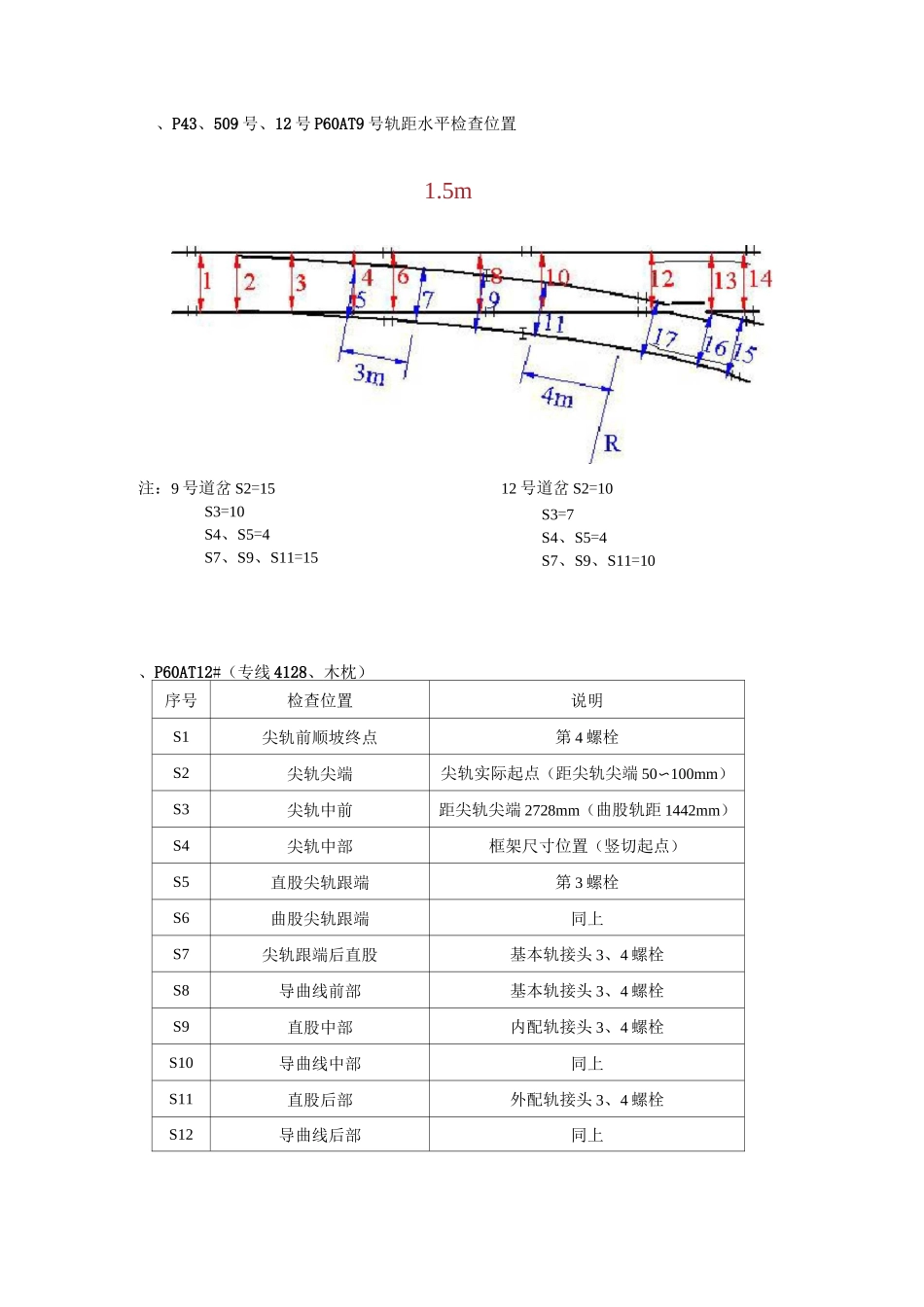

、P43、509号、12号P60AT9号轨距水平检查位置1.5m注：9号道岔S2=15S3=10S4、S5=4S7、S9、S11=1512号道岔S2=10S3=7S4、S5=4S7、S9、S11=10、P60AT12#（专线4128、木枕）序号检查位置说明S1尖轨前顺坡终点第4螺栓S2尖轨尖端尖轨实际起点（距尖轨尖端50〜100mm）S3尖轨中前距尖轨尖端2728mm（曲股轨距1442mm）S4尖轨中部框架尺寸位置（竖切起点）S5直股尖轨跟端第3螺栓S6曲股尖轨跟端同上S7尖轨跟端后直股基本轨接头3、4螺栓S8导曲线前部基本轨接头3、4螺栓S9直股中部内配轨接头3、4螺栓S10导曲线中部同上S11直股后部外配轨接头3、4螺栓S12导曲线后部同上S13直股辙叉前辙叉3、4螺栓S14直股辙叉中同时量1391、1348S15直股辙叉后辙叉3螺栓S16曲股辙叉前辙叉3螺栓S17曲股辙叉中同时量1391、1348S18曲股辙叉后辙叉3、4螺栓三、P60AT12#（专线4249）序号检查位置说明S1尖轨前顺坡终点第1号枕S2尖轨尖端第8号枕S3尖轨中前第12号枕（距尖轨尖端2340mm,侧向轨距1439mm）S4尖轨中第17号枕（距尖轨尖端4681mm）S5尖轨中后第22号枕S6尖轨跟端直股第28号枕S7尖轨跟端曲股同上S8导曲部分直股前部第37号枕S9导曲部分曲股前部同上S10导曲部分直股后部第46号枕S11导曲部分曲股后部同上S12直股辙叉前第54号枕S13直股辙叉中第57号与58号岔枕间，同时量1391、1348S14直股辙叉后第63号枕S15曲股辙叉前第63号枕S16曲股辙叉中第57号与58号岔枕间，同时量1391、1348S17曲股辙叉后第54号枕四、P60AT12#(SC330)序号检查位置说明S1尖轨前顺坡终点第1号枕S2尖轨尖端第5号枕S3尖轨中前第11号枕（距尖轨尖端2830mm,侧向轨距1442mm）S4尖轨中第16号枕（距尖轨尖端5641mm）S5尖轨中后第21号枕S6尖轨跟端直股第26号枕S7尖轨跟端曲股同上S8导曲部分直股前部第32号枕S9导曲部分曲股前部同上S10内配轨接头直股第38号枕S11内配轨接头曲股同上S12导曲部分直股后部第46号枕S13导曲部分曲股后部同上S14直股辙叉前第54号枕S15直股辙叉中第57号与58号间，同时量1391、1348S16直股辙叉后第63号枕S17曲股辙叉前第63号枕S18曲股辙叉中第57号与58号间，同时量1391、1348S19曲股辙叉后第54号枕五、P60AT12＃(SC325)编号检查部位说明S1尖轨前顺坡起始点第1号枕S2尖轨尖端第4号枕S3尖轨中前部第8号枕S4尖轨中前部第12号枕S5尖轨中部第16号枕S6尖轨中后部第20号枕S7尖轨中后部第24号枕S8尖轨跟端直股第28号枕S9导曲部分直股前部第32号枕S10导曲部分直股中前部第36号枕S11导曲部分直股中部第40号枕S12导曲部分直股中后部第44号枕S13导曲部分直股后部第48号枕S14辙叉直股前部第51号枕S15辙叉直股中部第55号枕与第56号枕间S16辙叉直股中后部第59号枕S17辙叉直股中后部第63号枕S18辙叉直股中后部第67号枕S19辙叉直股后部第72号枕S20辙叉曲股后部第72号枕S21辙叉曲股中后部第67号枕S22辙叉曲股中后部第63号枕S23辙叉曲股中后部第59号枕S24辙叉曲股中部第55号枕与第56号枕间S25辙叉曲股前部第51号枕S26导曲部分曲股后部第48号枕S27导曲部分曲股中后部第44号枕S28导曲部分曲股中部第40号枕S29导曲部分曲股中前部第35号枕S30导曲部分曲股前部第31号枕S31尖轨跟端曲股第28号枕S32尖轨中后部曲股第24号枕S33尖轨中后部曲股第20号枕S34尖轨中部曲股第15号枕S35尖轨中前部曲股第9号枕六、P60AT18#（专线4223）编号检查部位说明S1尖轨前顺坡起始点第1号岔枕S2尖轨尖端第6号岔枕与第7号岔枕间S3尖轨中前部第10号岔枕S4尖轨中前部第15号岔枕S5尖轨中部第20号岔枕S6尖轨中后部第25号岔枕S7尖轨中后部第29号岔枕S8尖轨跟端直股第33号岔枕S9导曲部分直股前部第38号岔枕S10导曲部分直股中前部第43号岔枕S11导曲部分直股中前部第48号岔枕S12导曲部分直股中部第53号岔枕S13导曲部分直股中后部第58号岔枕S14导曲部分直股中后部第64号岔枕S15导曲部分直股后部第68号岔枕S16辙叉直股前部第72号岔枕S17辙叉直股中前部第75号岔枕S18辙叉直股中部第79号岔枕S19辙叉直股中后部第83号岔枕S20辙叉直股中后部第88号岔枕S21辙叉直股中后部第94号岔枕S22辙叉直股后部第100号岔枕S23辙叉曲股后部第100号岔枕S24辙叉曲股中后部第94号岔枕S25辙叉曲股中后部第88号岔枕（开通曲...
