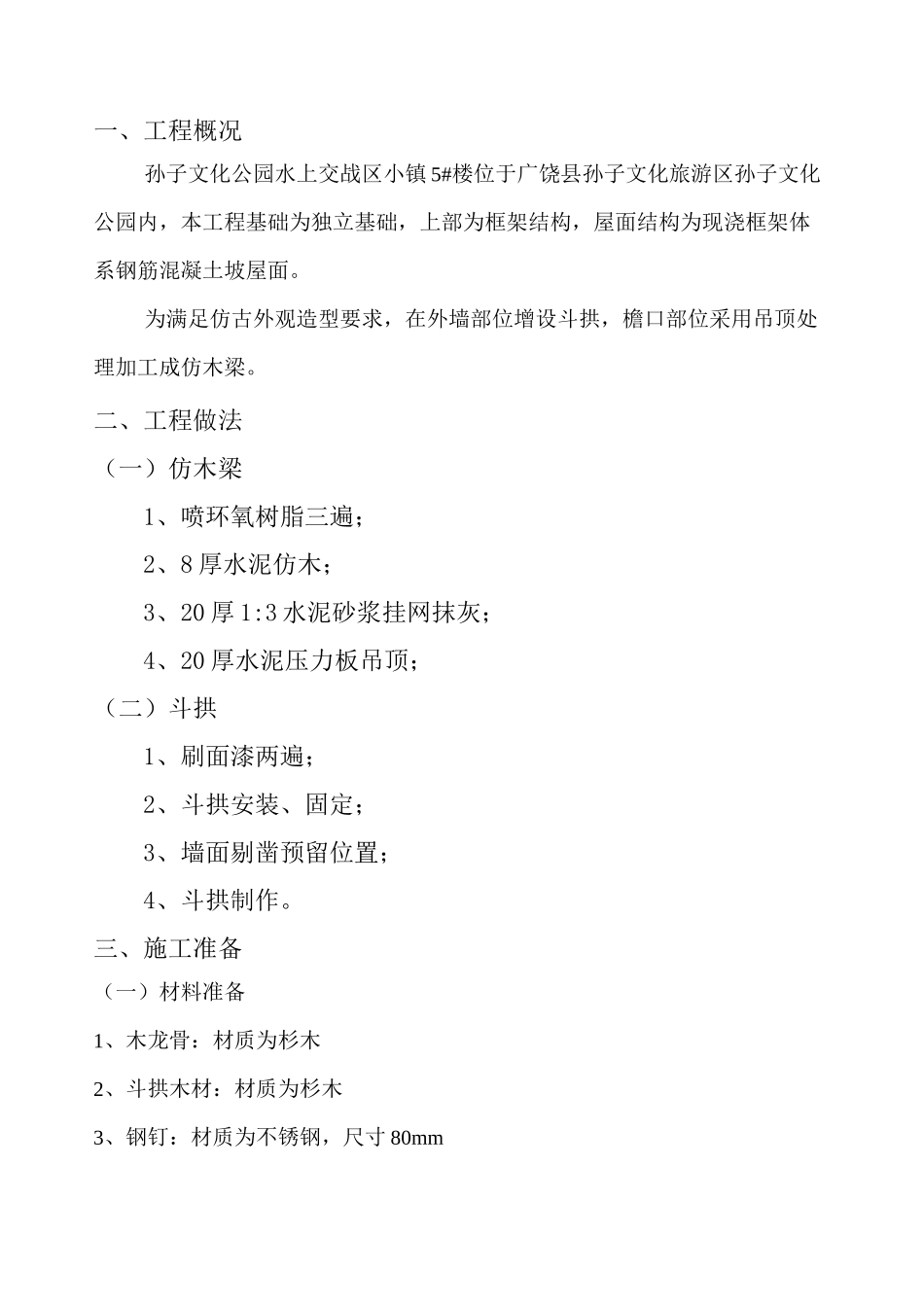

一、工程概况孙子文化公园水上交战区小镇5#楼位于广饶县孙子文化旅游区孙子文化公园内，本工程基础为独立基础，上部为框架结构，屋面结构为现浇框架体系钢筋混凝土坡屋面。为满足仿古外观造型要求，在外墙部位增设斗拱，檐口部位采用吊顶处理加工成仿木梁。二、工程做法（一）仿木梁1、喷环氧树脂三遍；2、8厚水泥仿木；3、20厚1:3水泥砂浆挂网抹灰；4、20厚水泥压力板吊顶；（二）斗拱1、刷面漆两遍；2、斗拱安装、固定；3、墙面剔凿预留位置；4、斗拱制作。三、施工准备（一）材料准备1、木龙骨：材质为杉木2、斗拱木材：材质为杉木3、钢钉：材质为不锈钢，尺寸80mm4、自攻螺丝：材质为不锈钢，尺寸40mm5、仿木面漆：环氧树脂，颜色建设单位确定6、斗拱面漆：乐化磁漆，颜色建设单位确定7、水泥压力板：20厚成品水泥压力板，强度符合规范要求8、抹灰砂浆：M10成品外墙砂浆；9、水泥仿木：9.1水泥：采用P.C32.5复合硅酸盐水泥；9.2砂：中砂，含泥量为3%,有机杂质含量为0.5%级质量好，空隙率小，使用应过筛；表观颜色为砂浆内参SPC乳液及色粉调制而成10、化学锚栓：选用规格M10x130mm11、玻璃纤维网格布：耐碱玻璃纤维网格布，网眼尺寸4X4mm12、防水涂料：聚氨酯防水涂料2mm厚所有材料进场时必须随车携带合格证、出厂检测报告，经监理单位、代建单位、建设单位相关人员验收合格后方可使用。（二）作业条件1、结构部位完成并经监理、代建、建设单位相关人员隐蔽验收；2、安全防护措施设置到位，操作架采用双排扣件式钢管脚手架搭设，钢管为①48,壁厚3.5mm,搭设高度为3m,立杆间距1.5m,大横杆步距1.5m，内外架间距80mm,在2.5m处另增设一道水平横杆，作为防护栏杆使用；3、提前熟悉图纸,明确各部位及各节点处理做法。通炼龙骨］尺寸4DX畑采用钢虹固宦于梁上通长木龙骨［尺寸lOXSOnn,采击钢钉周规向大龙骨「尺寸4翊］邇四、施工工艺1、吊顶施工1.1木龙骨施工1.1.1木龙骨加工：木龙骨进场尺寸为100X80X4000,为满足设计要求，施工前须对木龙骨进行加工处理。加工采用电动圆盘锯进行切割，切割前按木龙骨要求尺寸弹好线，确保切割位置准确，机械加工完毕后，木龙骨采用手工刨子进行刨光，确保截面尺寸为40X30mm。1.1.2木龙骨安装：安装前在墙面安装木龙骨位置弹好水平控制线，确保木龙骨安装完成后四周在同一平面，且水平控制到位。本工程设两道通常木龙骨，分别固定于梁上及檐口下的顶板上，采用钢钉固定。设纵向木龙骨若干，间距300mm，采用钢钉固定于两端木龙骨上，详见下图：1.1.3木龙骨刷防腐、防火涂料：木龙骨全部安装完毕后须涂刷防腐、防火涂料，涂刷前将龙骨表面清理干净，顺序涂刷，确保表面涂刷均匀，待第一遍涂料干燥后涂刷第二遍涂料，涂刷完毕后表面光滑、色泽一致。1.2水泥压力板施工水泥压力板厚度为20mm，成品采购，安装时压力板固定于已完成的木谨枚木龙皐尺U0X30W1,釆用阑钉固翊5力扳'固定于木龙骨处泥压力板安装示适&木龙曾，尺^0X30™,釆用屈筍同定亂向木娴尺如mn&咖r.園定于沙绘木龙骨上龙骨上，采用不锈钢自攻螺丝固定，安装完成后确保压力板紧贴木龙骨，外口与原结构部位檐口保持齐平，见下图：1.3挂贴网格布网格布采用玻璃纤维网格布，设置位置为檐口外侧面、檐口底部（水泥压力板底下）及墙面部位，墙面位置确保网格布下翻200mm,施工前在基层位置抹界面剂一道，然后在上述部位满铺网格布一道，之后抹5厚M7.5成品砂浆固定网格布,网格布设置见下图：网格布铺贴示意1.4抹M10成品外墙砂浆网格布铺贴完成后表面抹20厚M10成品外墙砂浆，要求表面平整度符合要求，无空鼓现象，抹灰部位见下图：1.5、水泥仿木施工水泥仿木砂浆所用的水泥、砂子、SPC乳液、水、色粉应符合有关技术要求，按照一定比例拌制而成，其抗冻等级为F150,面层厚度为8mm。直接抹于成品砂浆面层。抹灰完成后静止一段时间，待砂浆初凝前，人工采用专用工具在仿木面层上部画木纹，要求木纹随意、自然。为确保效果，对成型表面须进行调整、补充、加固、艺术手法展现等处理，搭配调和、调色、造光等处理。全部完成后须对木纹表面采取保护措施，保护措施主要采用环氧树脂对仿木面层表面进行喷涂处理，应严...
