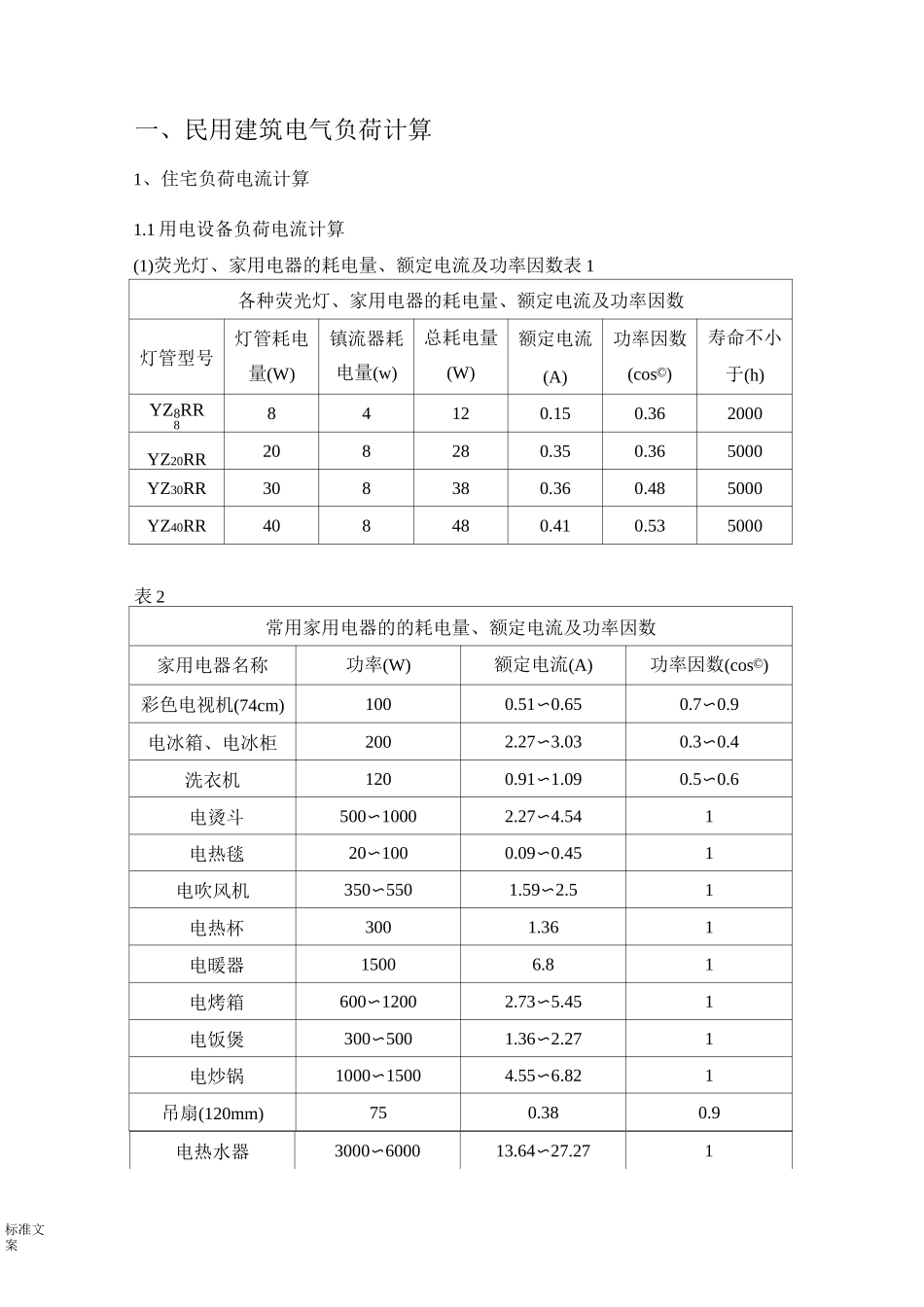

民用建筑电气负荷计算及电线电缆负荷计算_第1页
1/15

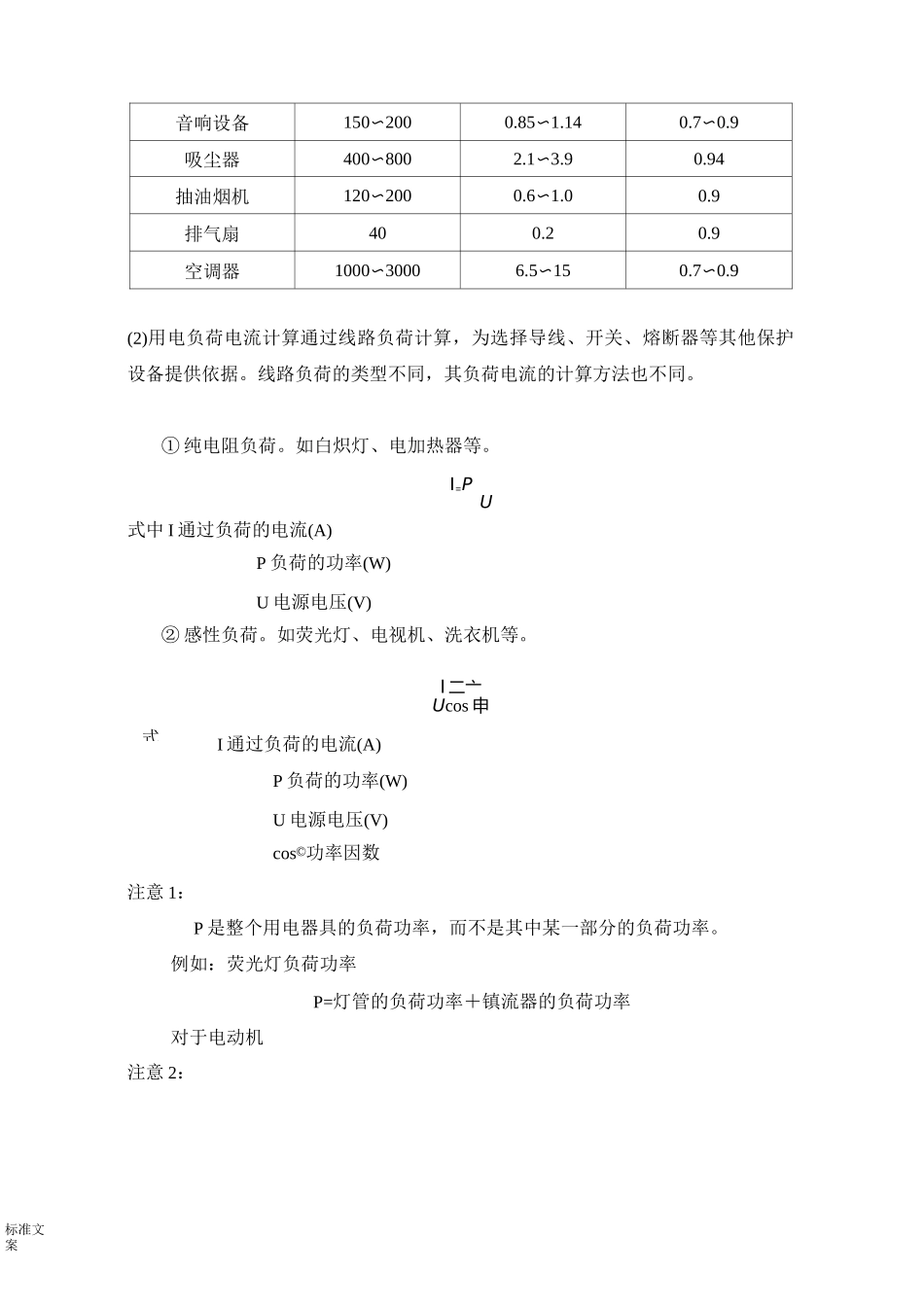

民用建筑电气负荷计算及电线电缆负荷计算_第2页
2/15

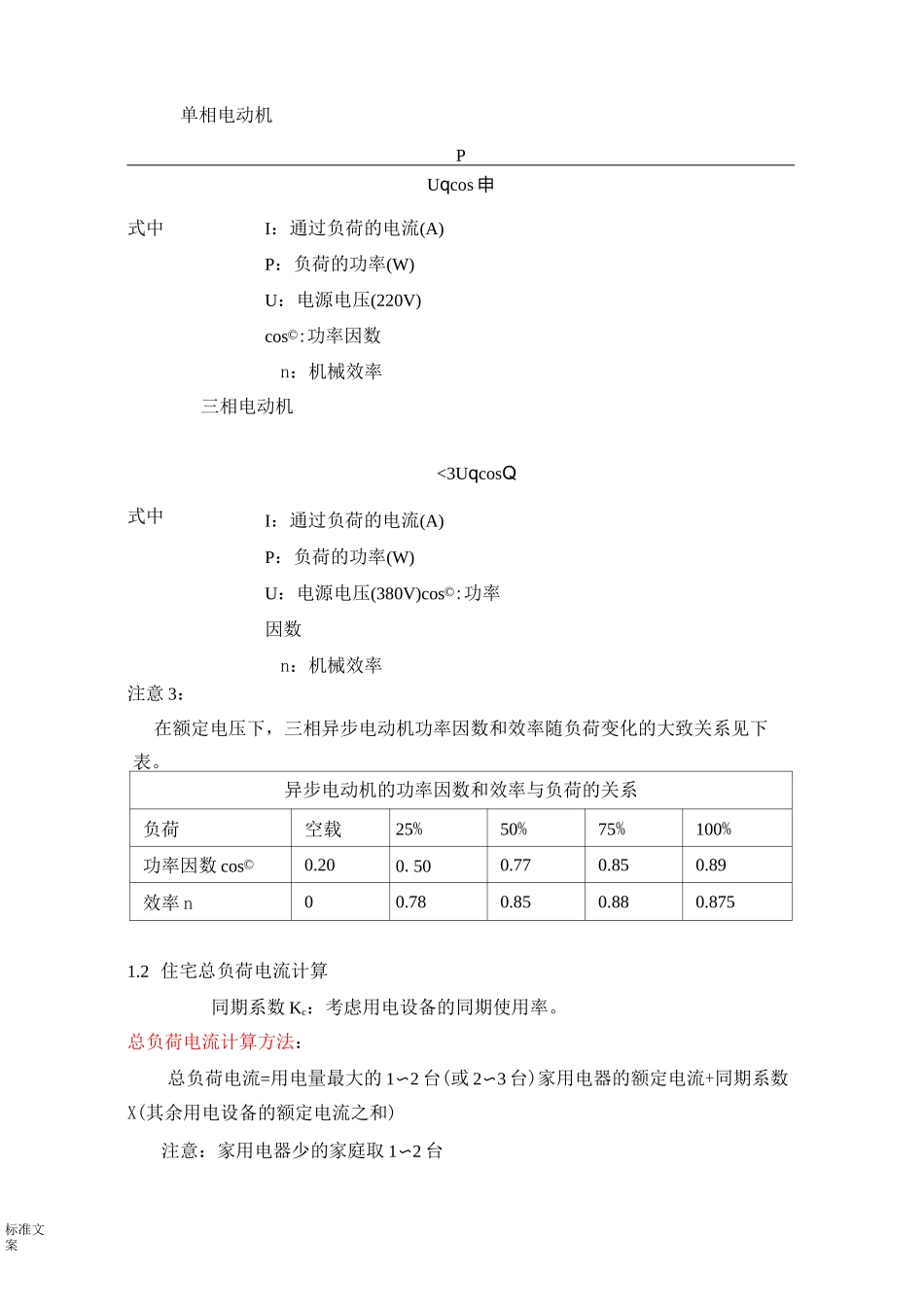

民用建筑电气负荷计算及电线电缆负荷计算_第3页
3/15
标准文案一、民用建筑电气负荷计算1、住宅负荷电流计算1.1用电设备负荷电流计算(1)荧光灯、家用电器的耗电量、额定电流及功率因数表1各种荧光灯、家用电器的耗电量、额定电流及功率因数灯管型号灯管耗电量(W)镇流器耗电量(w)总耗电量(W)额定电流(A)功率因数(cos©)寿命不小于(h)YZ8RR884120.150.362000YZ20RR208280.350.365000YZ30RR308380.360.485000YZ40RR408480.410.535000表2常用家用电器的的耗电量、额定电流及功率因数家用电器名称功率(W)额定电流(A)功率因数(cos©)彩色电视机(74cm)1000.51〜0.650.7〜0.9电冰箱、电冰柜2002.27〜3.030.3〜0.4洗衣机1200.91〜1.090.5〜0.6电烫斗500〜10002.27〜4.541电热毯20〜1000.09〜0.451电吹风机350〜5501.59〜2.51电热杯3001.361电暖器15006.81电烤箱600〜12002.73〜5.451电饭煲300〜5001.36〜2.271电炒锅1000〜15004.55〜6.821吊扇(120mm)750.380.9电热水器3000〜600013.64〜27.271式标准文案音响设备150〜2000.85〜1.140.7〜0.9吸尘器400〜8002.1〜3.90.94抽油烟机120〜2000.6〜1.00.9排气扇400.20.9空调器1000〜30006.5〜150.7〜0.9(2)用电负荷电流计算通过线路负荷计算,为选择导线、开关、熔断器等其他保护设备提供依据。线路负荷的类型不同,其负荷电流的计算方法也不同。①纯电阻负荷。如白炽灯、电加热器等。I=PU式中I通过负荷的电流(A)P负荷的功率(W)U电源电压(V)②感性负荷。如荧光灯、电视机、洗衣机等。I二亠Ucos申I通过负荷的电流(A)P负荷的功率(W)U电源电压(V)cos©功率因数注意1:P是整个用电器具的负荷功率,而不是其中某一部分的负荷功率。例如:荧光灯负荷功率P=灯管的负荷功率+镇流器的负荷功率对于电动机注意2:标准文案单相电动机PUqcos申式中I:通过负荷的电流(A)P:负荷的功率(W)U:电源电压(220V)cos©:功率因数n:机械效率三相电动机<3UqcosQ式中I:通过负荷的电流(A)P:负荷的功率(W)U:电源电压(380V)cos©:功率因数n:机械效率注意3:在额定电压下,三相异步电动机功率因数和效率随负荷变化的大致关系见下表。异步电动机的功率因数和效率与负荷的关系负荷空载25%50%75%100%功率因数cos©0.200.500.770.850.89效率n00.780.850.880.8751.2住宅总负荷电流计算同期系数Kc:考虑用电设备的同期使用率。总负荷电流计算方法:总负荷电流=用电量最大的1〜2台(或2〜3台)家用电器的额定电流+同期系数X(其余用电设备的额定电流之和)注意:家用电器少的家庭取1〜2台标准文案家用电器多的家庭取2〜3台例题:某户有家用电器,照明用的40W荧光灯5个、彩色电视机一台100W音响设备150W、洗衣机120W、电烫斗500W、电冰箱200W、电饭锅1000W。计算负荷电流,由此选择额定电流为多少的电能表。解:荧光灯40Wcos©=0.53I=5X0.41=2.05A电视机100Wcos©=0.9I=0.51A音响设备150Wcos©=0.7I=1.14A洗衣机120W、cos©=0.5I=1.09A电烫斗300Wcos©=1I=1.36A电冰箱200Wcos©=0.4I=2.27A电饭锅1000Wcos©=1I=4.55A总负荷电流=4.55+0.5X(2.05+0.51+1.14+1.09+1.36+2.27)=4.55+3.53=8.76A可以选择额定电流为10A的电能表.工程设计中计算方法:P=K工PjscPI=jsj220cos(p式中Pjs:住宅用电计算负荷(W)jsIjs:住宅用电计算电流(A)js工P:所有家用电器额定功率总和(W)cos©:平均功率因数,可取0.8〜0.9同期系数Kc:可取0.4〜0.6,家用电器越多、住宅面积越大、人口越少此值越小;反之,此值越大。例题:某户有家用电器,照明用的40W荧光灯5个、彩色电视机一台100W、音响设备150W、洗衣机120W、电烫斗500W、电冰箱200W、电饭锅1000W。计算负荷电流,由此选择额定电流为多少的电能表。解:由公式P二K工PjscPjs=0.6X(40X5+100+150+120+300+200+1000)=1242W标准文案P由公式I二js一取cos©=0.8js220cos甲Ijs=7.06js2、住宅用电计算负荷住宅用电负荷受气候条件、经济状况等多种因素的影响。因此,很难用一个模式和一个标准涵盖用电负荷的大小。下面,从不同角度给出用电负荷的参考值。2.1按住宅档次计算负荷由居住条件可划分为:一档住宅:别墅式二档住宅:高级公寓三档住宅:80〜120m2住宅四档住宅:50〜80m2住宅面的表列出了在一般条件下不同住宅档次用电...
