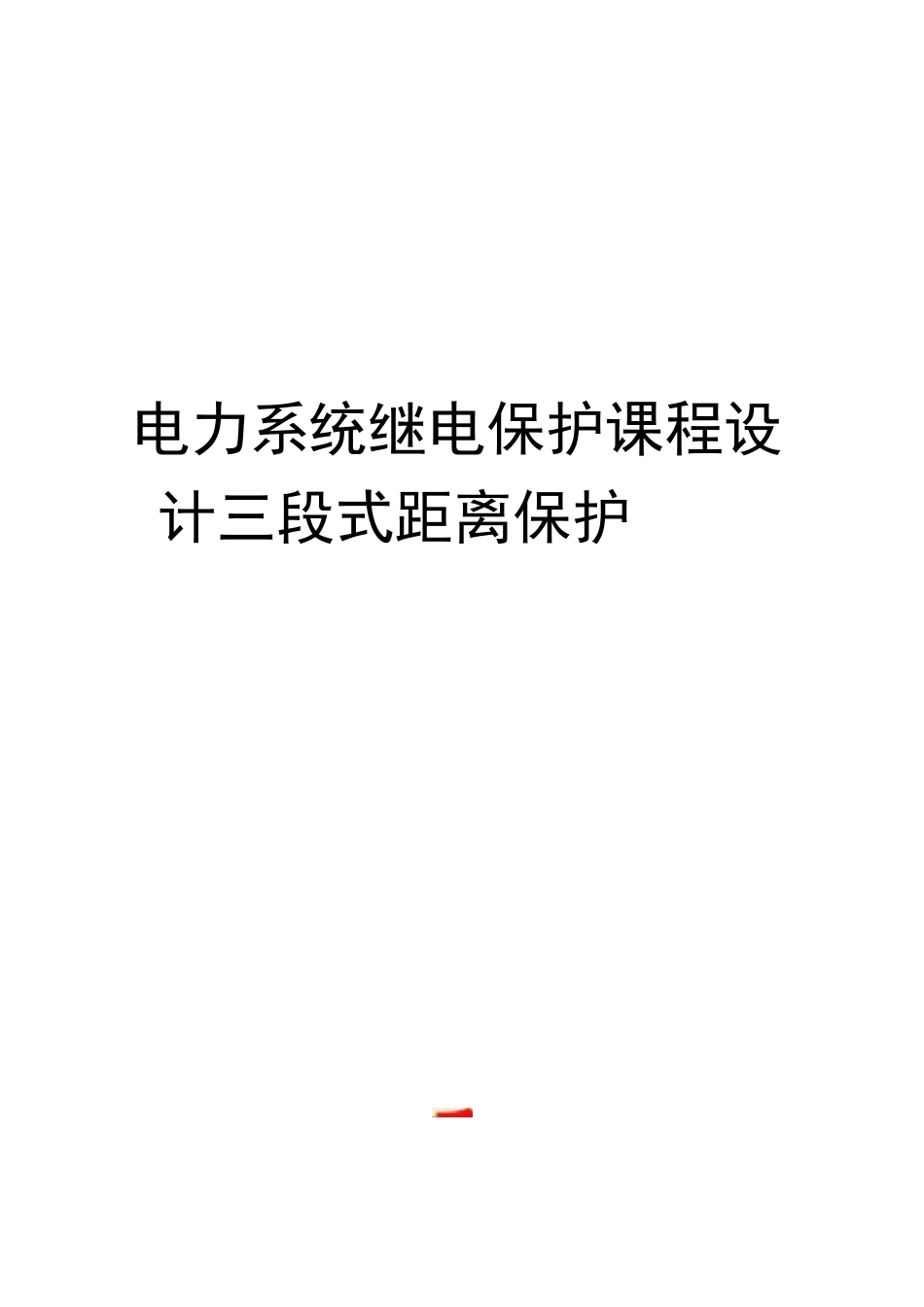

电力系统继电保护课程设计三段式距离保护VIP免费

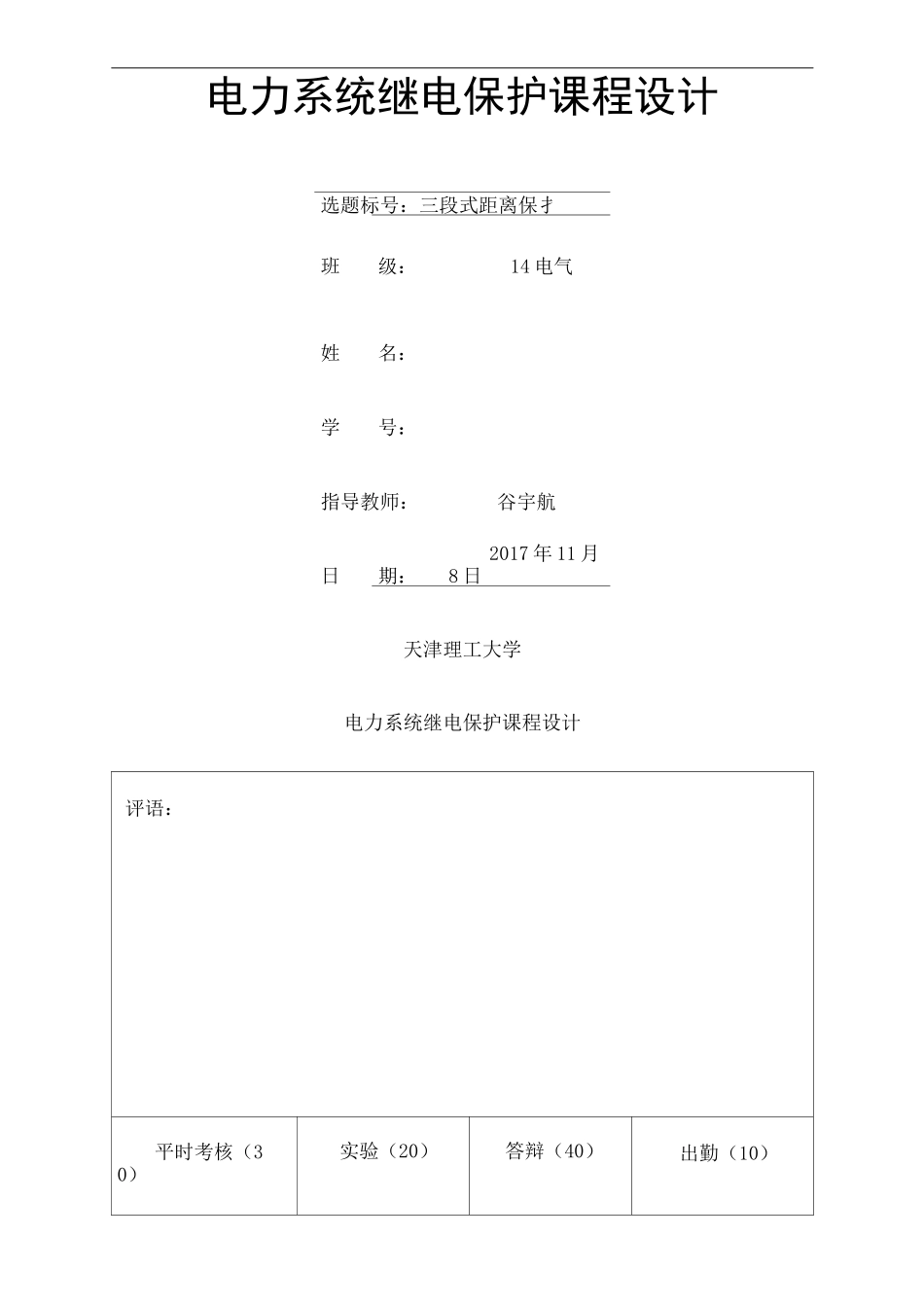

电力系统继电保护课程设计三段式距离保护■I集团标准化工作小组[Q8QX9QTX8QQB8Q8-NQ8QJ8|M8QMN]电力系统继电保护课程设计选题标号：三段式距离保扌班级：14电气姓名：学号：指导教师：谷宇航日期：2017年11月8日天津理工大学电力系统继电保护课程设计评语：平时考核（30）实验（20）答辩（40）出勤（10）天津理工大学目录re、选题背景选题意义随着电力系统的发展，出现了容量大，电压高，距离长，负荷重，结构复杂的网络，这时简单的电流，电压保护已不能满足电网对保护的要求。在高压长距离重负荷线路上，线路的最大负荷电流有时可能接近于线路末端的短路电流，所以在这种线路上过电流保护是不能满足灵敏系数要求的。另外对于电流速断保护，其保护范围受电网运行方式改变的影响，保护范围不稳定，有时甚至没有保护区，过电流保护的动作时限按阶梯原则来整定，往往具有较长时限，因此，满足不了系统快速切除故障的要求。对于多电源的复杂网络，方向过电流保护的动作时限往往不能按选择性要求来整定，而且动作时限长，不能满足电力系统对保护快速性的要求。设计原始资料E二37；l：3kV,Z=120、Z=200、Z=150,L=L=125km、L=70km,:G1G2G3123L=42km,L=25km,L=20km,线路阻抗0.40/km,K'=1.2、B-CC-DD-ErelK''二K”二1.15,I二150A,I二250A,I二200A,K=1.5,relrelB-C.maxC-D.maxD-E.maxssreK二0.85AB要完成的内容（1）保护的配置及选择；（2）短路电流计算（系统运行方式的考虑、短路点的考虑、短路类型的考虑）；（3）保护配合及整定计算；（4）对保护的评价。二、分析要设计的课题内容设计规程在距离保护中应满足一下四个要求，即可靠性、选择性、速动性和灵敏性。这几个之间，紧密联系，既矛盾又统一，必须根据具体电力系统运行的主要矛盾和矛盾的主要方面，配置、配合、整定每个电力原件的继电保护。充分发挥和利用继电保护的科学性、工程技术性，使继电保护为提高电力系统运行的安全性、稳定性和经济性发挥最大效能。可靠性包括安全性和信赖性，是对继电保护性能的最根本要求。所谓安全性，是要求继电保护在不需要它动作时可靠不动作，即不发生误动作。所谓信赖性，是要求继电保护在规定的保护范围内发生了应该动作的故障时可靠动作，即不发生拒绝动作。安全性和信赖性主要取决于保护装置本身的制造质量、保护回路的连接和运行维护的水平。一般而言，保护装置的组成原件质量越高、回路接线越简单，保护的工作就越可靠。同时，正确的调试、整定，良好的运行维护以及丰富的运行经验，对于提高保护的可靠性具有重要作用。继电保护的选择性是指保护装置动作时，在可能最小的区间内将故障从电力系统中断开，最大限度的保证系统中无故障部分仍能继续安全运行。它包含两种意思：其一是只应有装在故障元件上的保护装置动作切除故障；其二是要力争相邻原件的保护装置对它起后备保护作用。继电保护的速动性是指尽可能快的切出故障，以减少设备及用户在大短路电流、低电压下运行的时间，降低设备的损坏程度，提高电力系统并列运行的稳定性。动作迅速而又能满足选择性要求的保护装置，一般结构都比较复杂，价格比较昂贵，对大量的中、低压电力原件，不一定都采用高速动作的保护。对保护速动性要求的保护装置，一般结构都比较复杂，价格比较昂贵，对大量的中、低压电力原件的具体情况，经技术经济比较后确定。继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的能力。满足灵敏性要求的保护装置应该是在规定的保护范围内部故障时，在系统任意的运行条件下，无论短路点的位置、短路的类型如何以及短路点是否有过渡电阻，当发生短路时都能敏锐感觉、正确反应。灵敏性通常用灵敏系数或灵敏度来衡量，增大灵敏度，增加了保护动作的信赖性，但有时与安全性相矛盾。对各类保护的的灵敏系数的要求都作了具体规定，一般要求灵敏系数在~2之间。以上四个基本要求是评价和研究继电保护性能的基础，在它们之间，既有矛盾的一面，又要根据被保护原件在电力系统中的作用，使以上四个基本要求在所配置的保护中得到统一。继电保护的科学研究、设计、制造和运行的大部分工作也是围绕如何处理好这四者的辩...
