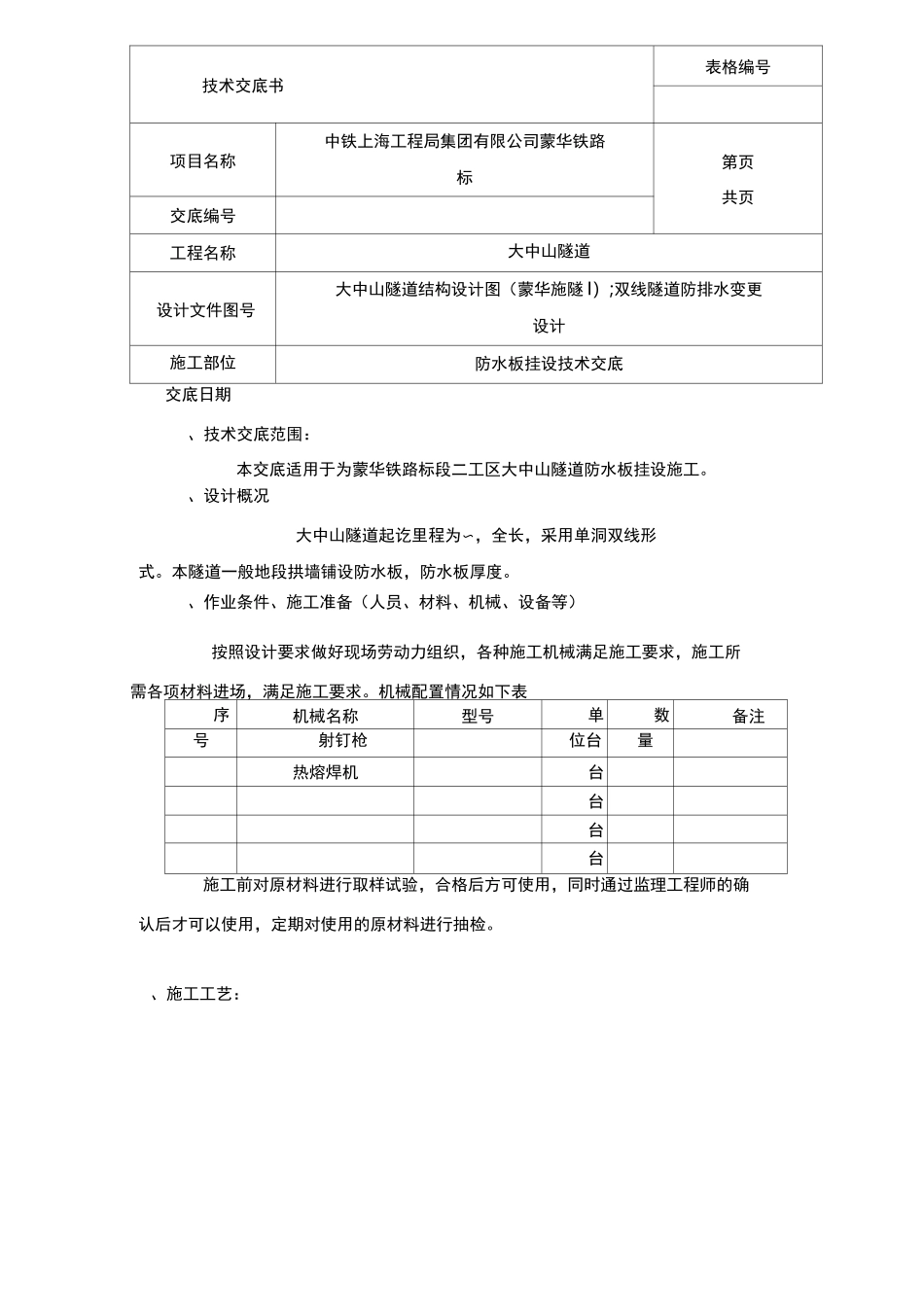

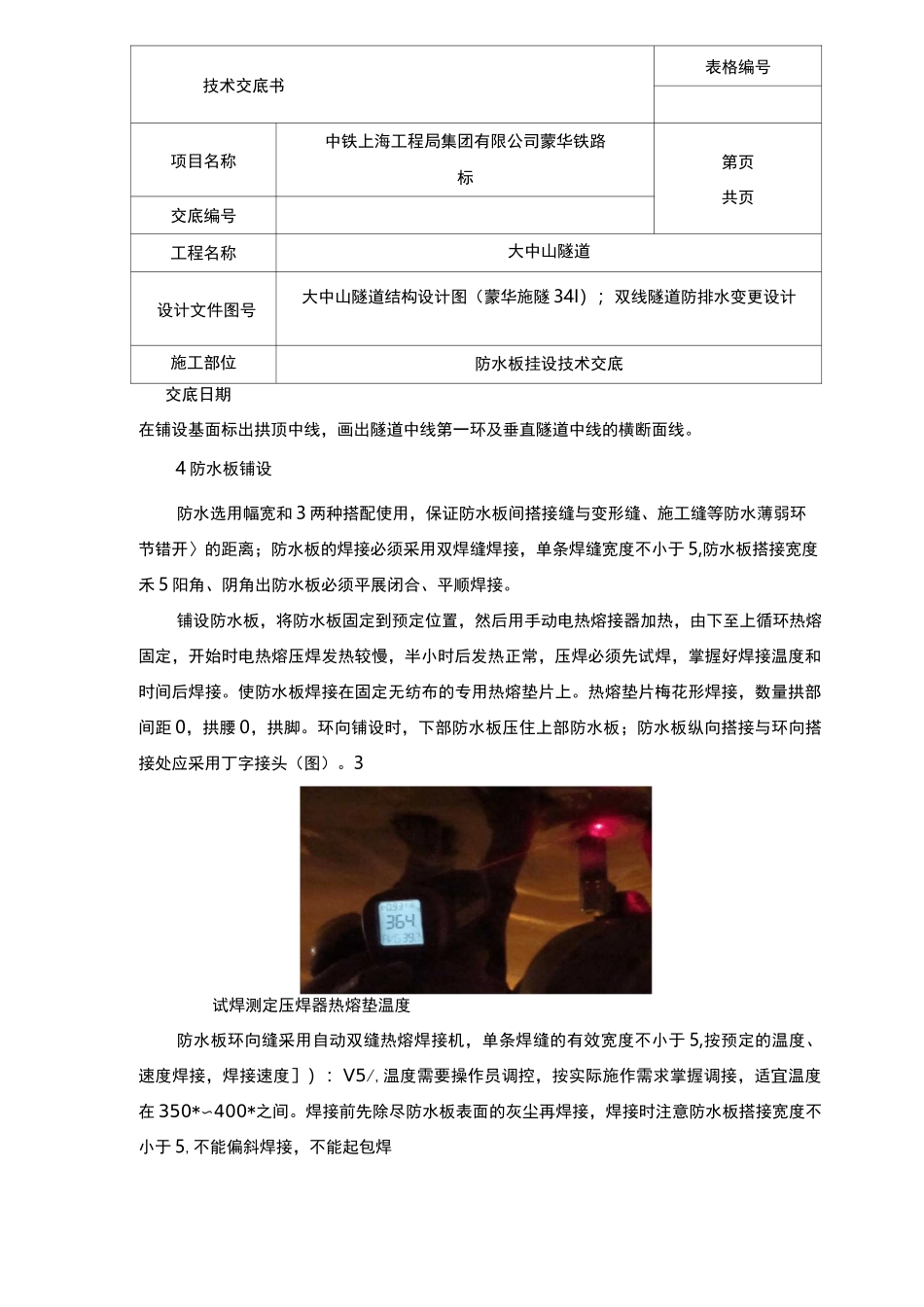

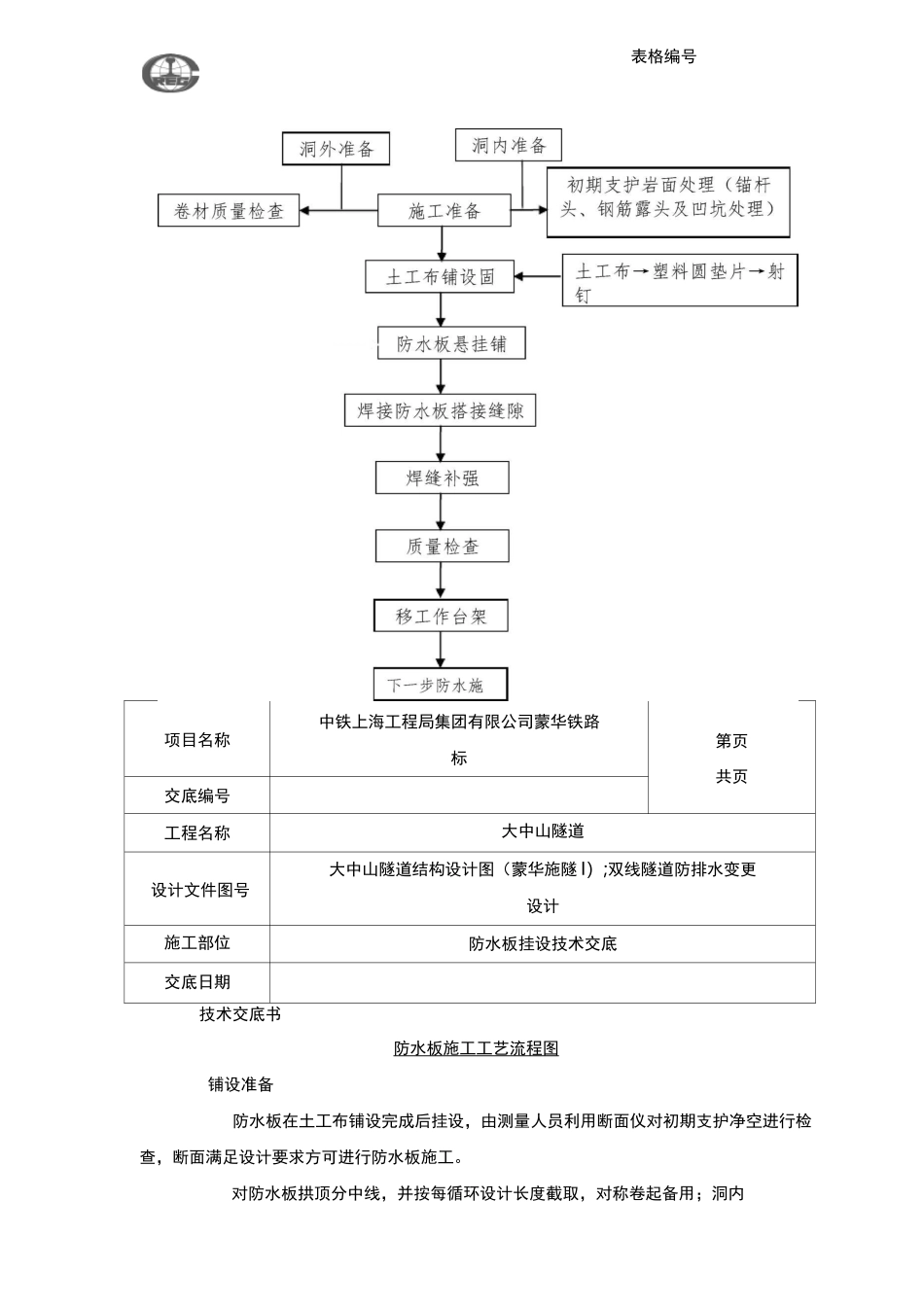

技术交底书表格编号项目名称中铁上海工程局集团有限公司蒙华铁路标第页共页交底编号工程名称大中山隧道设计文件图号大中山隧道结构设计图（蒙华施隧I）;双线隧道防排水变更设计施工部位防水板挂设技术交底交底日期、技术交底范围：本交底适用于为蒙华铁路标段二工区大中山隧道防水板挂设施工。、设计概况大中山隧道起讫里程为〜，全长，采用单洞双线形式。本隧道一般地段拱墙铺设防水板，防水板厚度。、作业条件、施工准备（人员、材料、机械、设备等）按照设计要求做好现场劳动力组织，各种施工机械满足施工要求，施工所需各项材料进场，满足施工要求。机械配置情况如下表序机械名称型号单数备注号射钉枪位台量热熔焊机台台台台施工前对原材料进行取样试验，合格后方可使用，同时通过监理工程师的确认后才可以使用，定期对使用的原材料进行抽检。、施工工艺：表格编号项目名称中铁上海工程局集团有限公司蒙华铁路标第页共页交底编号工程名称大中山隧道设计文件图号大中山隧道结构设计图（蒙华施隧I）;双线隧道防排水变更设计施工部位防水板挂设技术交底交底日期防水板施工工艺流程图铺设准备防水板在土工布铺设完成后挂设，由测量人员利用断面仪对初期支护净空进行检查，断面满足设计要求方可进行防水板施工。对防水板拱顶分中线，并按每循环设计长度截取，对称卷起备用；洞内技术交底书技术交底书表格编号项目名称中铁上海工程局集团有限公司蒙华铁路标第页共页交底编号工程名称大中山隧道设计文件图号大中山隧道结构设计图（蒙华施隧34I）；双线隧道防排水变更设计施工部位防水板挂设技术交底交底日期在铺设基面标出拱顶中线，画出隧道中线第一环及垂直隧道中线的横断面线。4防水板铺设防水选用幅宽和3两种搭配使用，保证防水板间搭接缝与变形缝、施工缝等防水薄弱环节错开〉的距离；防水板的焊接必须采用双焊缝焊接，单条焊缝宽度不小于5,防水板搭接宽度禾5阳角、阴角出防水板必须平展闭合、平顺焊接。铺设防水板，将防水板固定到预定位置，然后用手动电热熔接器加热，由下至上循环热熔固定，开始时电热熔压焊发热较慢，半小时后发热正常，压焊必须先试焊，掌握好焊接温度和时间后焊接。使防水板焊接在固定无纺布的专用热熔垫片上。热熔垫片梅花形焊接，数量拱部间距0，拱腰0，拱脚。环向铺设时，下部防水板压住上部防水板；防水板纵向搭接与环向搭接处应采用丁字接头（图）。3试焊测定压焊器热熔垫温度防水板环向缝采用自动双缝热熔焊接机，单条焊缝的有效宽度不小于5,按预定的温度、速度焊接，焊接速度］）：V5/,温度需要操作员调控，按实际施作需求掌握调接，适宜温度在350*〜400*之间。焊接前先除尽防水板表面的灰尘再焊接，焊接时注意防水板搭接宽度不小于5,不能偏斜焊接，不能起包焊技术交底书表格编号项目名称中铁上海工程局集团有限公司蒙华铁路标第页共页交底编号工程名称大中山隧道设计文件图号大中山隧道结构设计图（蒙华施隧I）；双线隧道防排水变更设计施工部位防水板挂设技术交底交底日期接，要平顺焊接,确保接缝的密实度。防水板的悬挂从一侧开始，沿环向向另一侧逐渐展开贴着初期支护表面托起，当贴到热熔垫片的位置时，防水板焊接在固定无纺布的专用热熔垫片上。为了加快进度，可数块防水材料同时铺挂，平行作业。防水材料接缝与砼施工缝错开〉距离，有利于防止砼施工接缝处渗漏水。搭接焊缝为双焊缝，检查到有漏焊、假焊时应立即补焊，当有烤焦、焊穿时应补焊；防水板铺设不得紧绷以挂设时用手托起防水板能贴在岩面上为准，以保证灌筑混凝土时板面与喷射混凝土能密贴。不能使用爬行焊机时接头处采用电热熔接器焊接。接头处不得有气泡、折皱及空隙，对焊缝采用气压测试，两条焊缝间生成的气压，在分钟以上，气压下降值在％以内说明合格。灌注混凝土时不得损坏防水板，发现有损坏时应及时修补。图防水板焊接示意图图固定点防水板铺设示意图设施工部位交底日期匚1项检验项目防水板检验项目及方法规定值或允许偏差搭接宽度（）焊缝宽度（）固定点间距（）单条焊缝宽三符合设计要求检验方法和频率尺量：全部搭接均要检查，每个搭接检查处尺量：焊缝全部检查尺量：...
