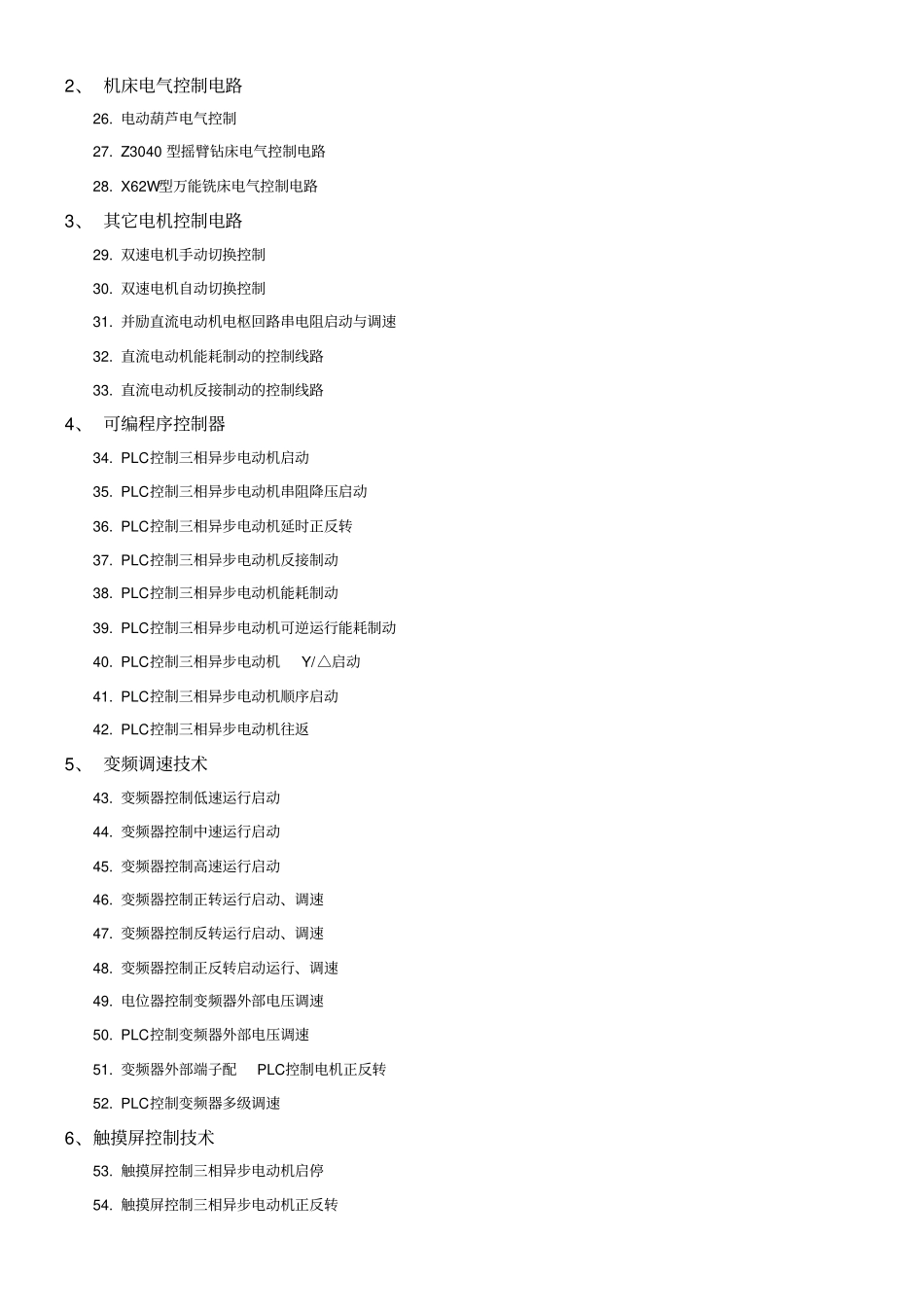

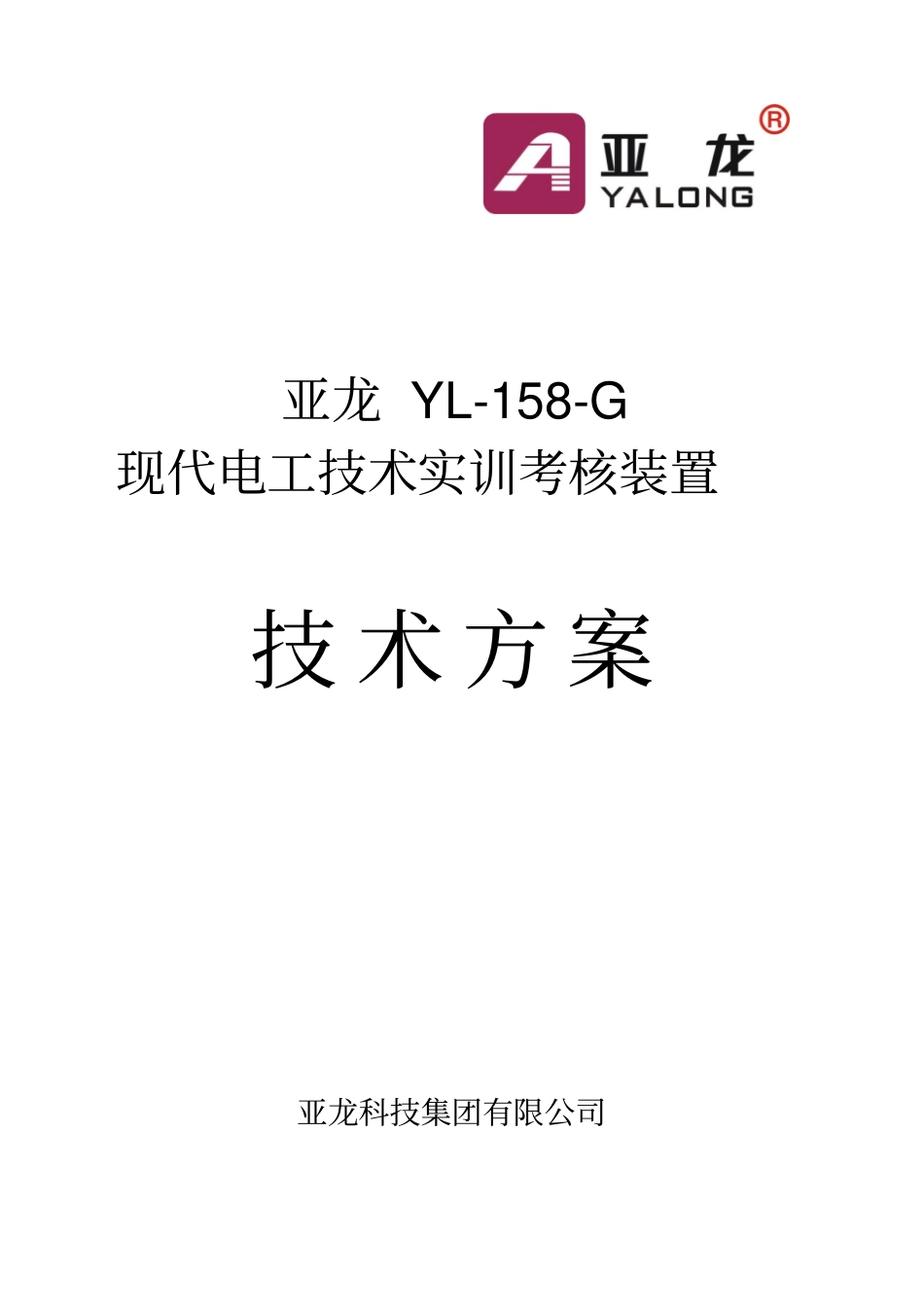

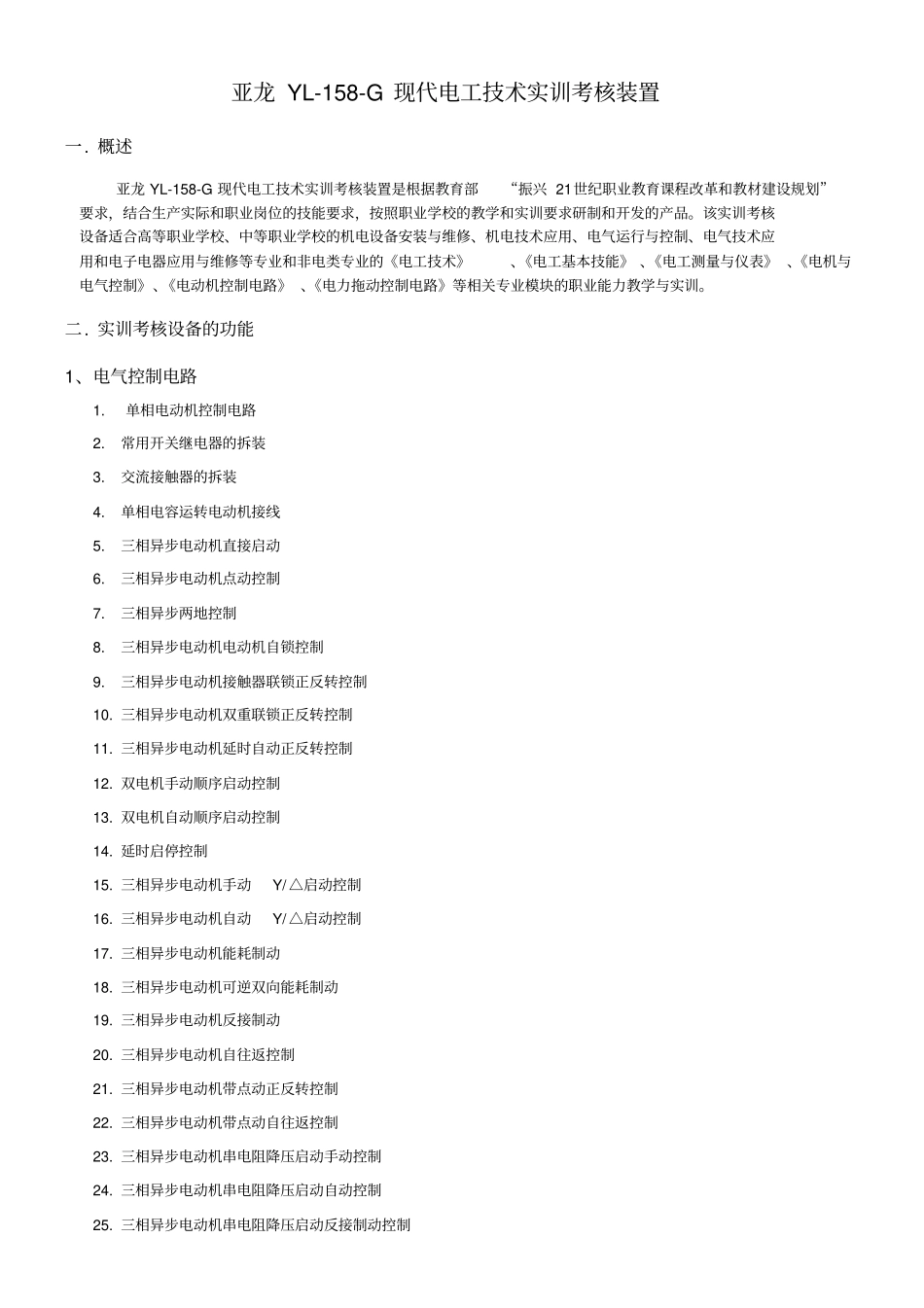

亚龙YL-158-G现代电工技术实训考核装置技术方案亚龙科技集团有限公司亚龙YL-158-G现代电工技术实训考核装置一.概述亚龙YL-158-G现代电工技术实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。该实训考核设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块的职业能力教学与实训。二.实训考核设备的功能1、电气控制电路1.单相电动机控制电路2.常用开关继电器的拆装3.交流接触器的拆装4.单相电容运转电动机接线5.三相异步电动机直接启动6.三相异步电动机点动控制7.三相异步两地控制8.三相异步电动机电动机自锁控制9.三相异步电动机接触器联锁正反转控制10.三相异步电动机双重联锁正反转控制11.三相异步电动机延时自动正反转控制12.双电机手动顺序启动控制13.双电机自动顺序启动控制14.延时启停控制15.三相异步电动机手动Y/△启动控制16.三相异步电动机自动Y/△启动控制17.三相异步电动机能耗制动18.三相异步电动机可逆双向能耗制动19.三相异步电动机反接制动20.三相异步电动机自往返控制21.三相异步电动机带点动正反转控制22.三相异步电动机带点动自往返控制23.三相异步电动机串电阻降压启动手动控制24.三相异步电动机串电阻降压启动自动控制25.三相异步电动机串电阻降压启动反接制动控制2、机床电气控制电路26.电动葫芦电气控制27.Z3040型摇臂钻床电气控制电路28.X62W型万能铣床电气控制电路3、其它电机控制电路29.双速电机手动切换控制30.双速电机自动切换控制31.并励直流电动机电枢回路串电阻启动与调速32.直流电动机能耗制动的控制线路33.直流电动机反接制动的控制线路4、可编程序控制器34.PLC控制三相异步电动机启动35.PLC控制三相异步电动机串阻降压启动36.PLC控制三相异步电动机延时正反转37.PLC控制三相异步电动机反接制动38.PLC控制三相异步电动机能耗制动39.PLC控制三相异步电动机可逆运行能耗制动40.PLC控制三相异步电动机Y/△启动41.PLC控制三相异步电动机顺序启动42.PLC控制三相异步电动机往返5、变频调速技术43.变频器控制低速运行启动44.变频器控制中速运行启动45.变频器控制高速运行启动46.变频器控制正转运行启动、调速47.变频器控制反转运行启动、调速48.变频器控制正反转启动运行、调速49.电位器控制变频器外部电压调速50.PLC控制变频器外部电压调速51.变频器外部端子配PLC控制电机正反转52.PLC控制变频器多级调速6、触摸屏控制技术53.触摸屏控制三相异步电动机启停54.触摸屏控制三相异步电动机正反转55.触摸屏控制三相异步电动机运行时间56.触摸屏控制变频器调速57.触摸屏控制直流电机调速58.触摸屏控制直流电机调速三.实训考核设备的结构与配置1.实训考核设备元件结构由于维修电工高级培训涉及专业内容广，技术跨越性大，现有维修电工教学、培训、考核设备均采用多种不同的专用设备组合考核的形式，（如：机床电气考核设备、PLC设备等），投入成本大，专业培训、考核点多，不便使用、考核准备时间长、占用考核资源多、且不利于占地面积有限的环境使用。亚龙YL-158-G现代电工技术实训考核装置设备以标准的配电柜为主柜，合理利用柜体的双面空间，科学地布置电器及配套实验器材，本实用新型的目的在于克服上述现有技术中的不足之处，提供一种占地面积小、布局合理、结构紧凑、功能齐全，提高考核效率的创新技术方案。该种维修电工教学柜式实训考核装置，包括有柜架、观察窗、仪表操作盘、电气系统、电机机组组成，所说的电气系统由多个部分组成前面板排列，包括触摸屏部分、PLC主机部分、变频器部分、直流调速部分、电力拖动与继电控制部分，交直流电压、电流、交流功率、功率因数测量部分等组成。后面板排列可以完成铣床、镗床等不同实训挂板的智能考核，同时学生可以自由接线完成不同的实训。柜体内部装有完成电动...
