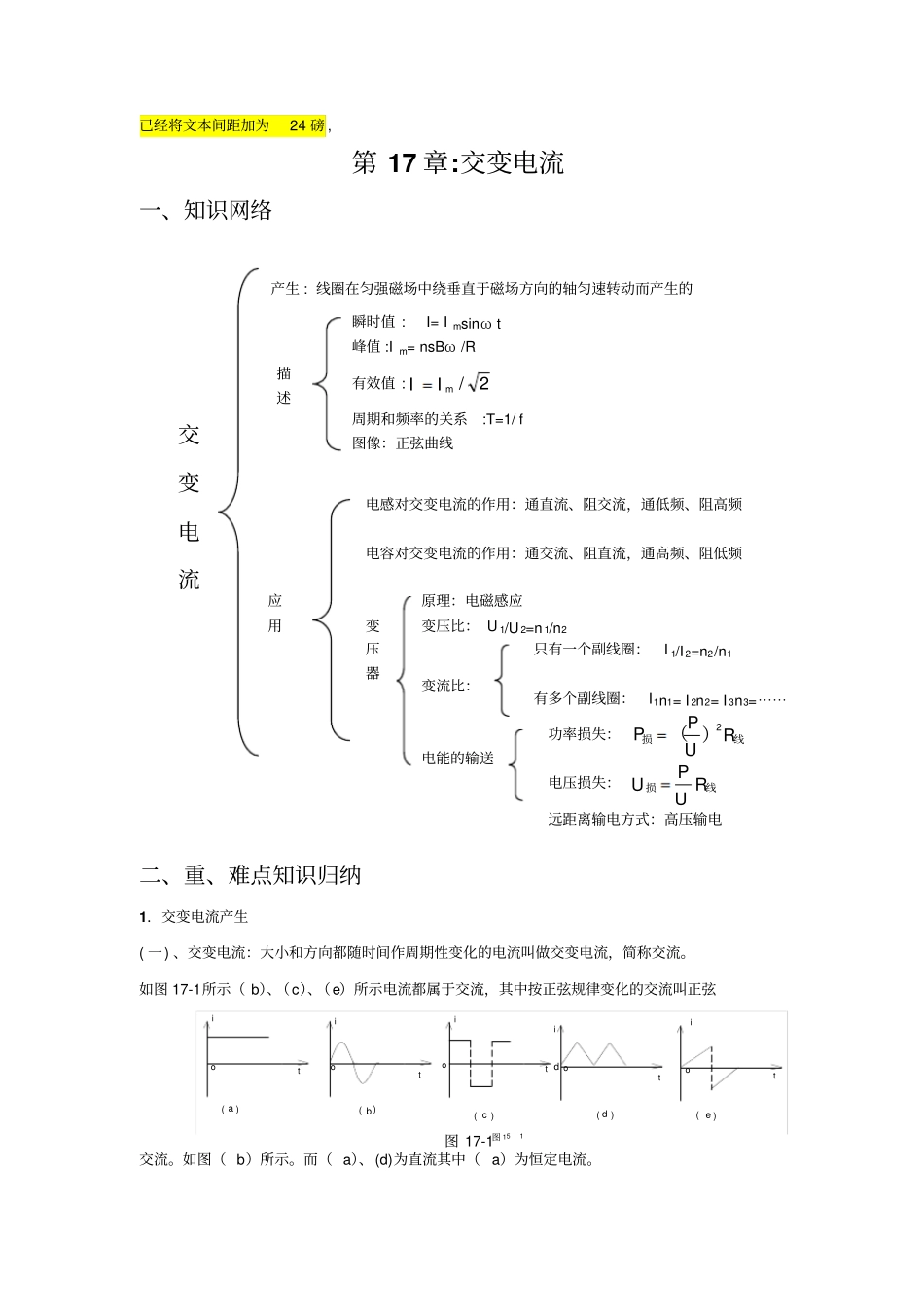

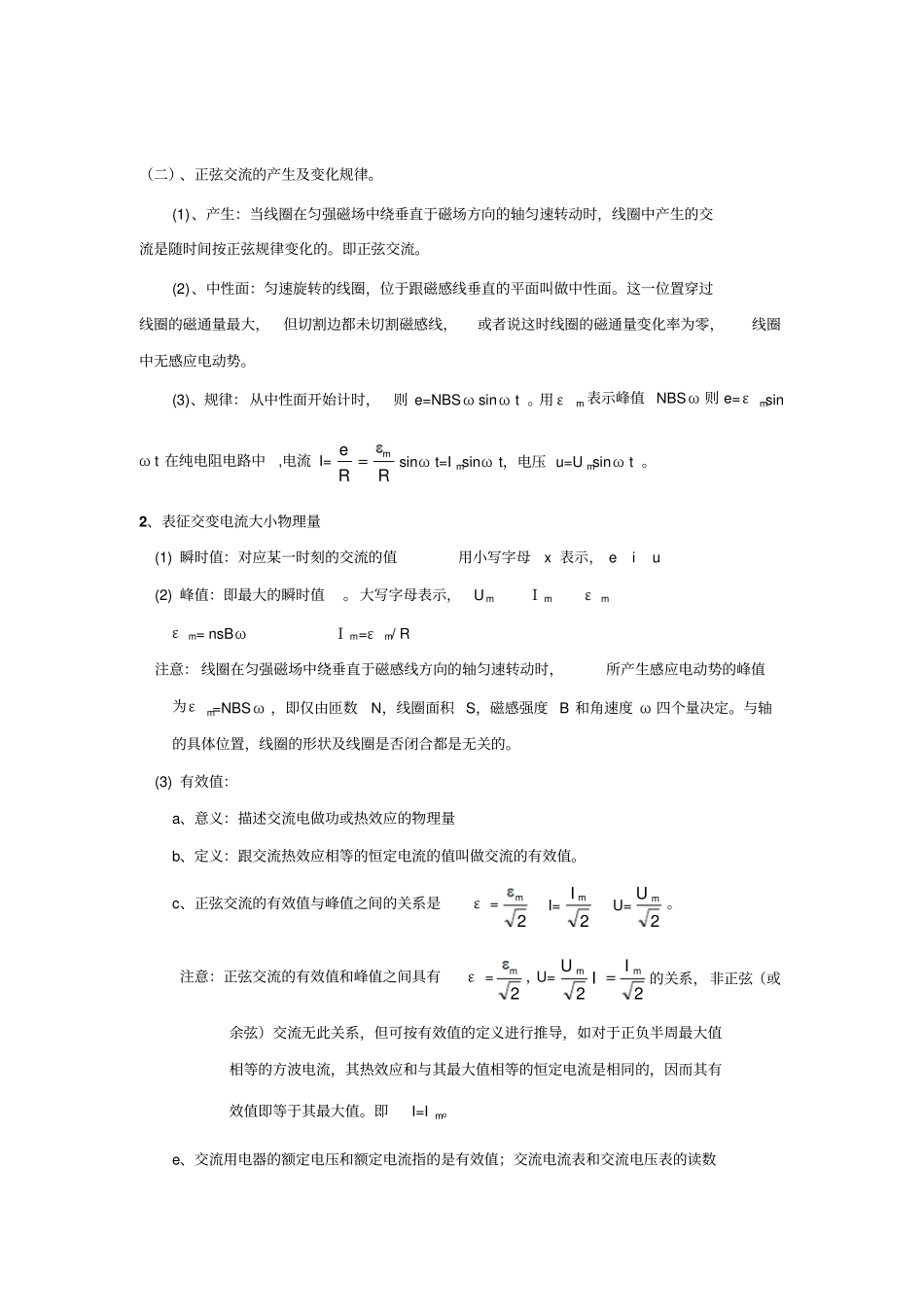

已经将文本间距加为24磅,第17章:交变电流一、知识网络二、重、难点知识归纳1．交变电流产生(一)、交变电流：大小和方向都随时间作周期性变化的电流叫做交变电流，简称交流。如图17-1所示（b）、（c）、（e）所示电流都属于交流，其中按正弦规律变化的交流叫正弦交流。如图（b）所示。而（a）、(d)为直流其中（a）为恒定电流。产生:线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动而产生的描述瞬时值:I=Imsinωt峰值:Im=nsBω/R有效值:2/mII周期和频率的关系:T=1/f图像：正弦曲线电感对交变电流的作用：通直流、阻交流，通低频、阻高频应用交变电流电容对交变电流的作用：通交流、阻直流，通高频、阻低频变压器变流比：电能的输送原理：电磁感应变压比：U1/U2=n1/n2只有一个副线圈：I1/I2=n2/n1有多个副线圈：I1n1=I2n2=I3n3=⋯⋯功率损失：线损R）UP（P2电压损失：线损RUPU远距离输电方式：高压输电iotiotiotiotiot图151ad())(b()c()d()e图17-1（二）、正弦交流的产生及变化规律。(1)、产生：当线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生的交流是随时间按正弦规律变化的。即正弦交流。(2)、中性面：匀速旋转的线圈，位于跟磁感线垂直的平面叫做中性面。这一位置穿过线圈的磁通量最大，但切割边都未切割磁感线，或者说这时线圈的磁通量变化率为零，线圈中无感应电动势。(3)、规律：从中性面开始计时，则e=NBSωsinωt。用εm表示峰值NBSω则e=εmsinωt在纯电阻电路中,电流I=RRemsinωt=Imsinωt，电压u=Umsinωt。2、表征交变电流大小物理量(1)瞬时值：对应某一时刻的交流的值用小写字母x表示，eiu(2)峰值：即最大的瞬时值。大写字母表示，UmＩmεmεm=nsBωＩm=εm/R注意：线圈在匀强磁场中绕垂直于磁感线方向的轴匀速转动时，所产生感应电动势的峰值为εm=NBSω，即仅由匝数N，线圈面积S，磁感强度B和角速度ω四个量决定。与轴的具体位置，线圈的形状及线圈是否闭合都是无关的。(3)有效值：a、意义：描述交流电做功或热效应的物理量b、定义：跟交流热效应相等的恒定电流的值叫做交流的有效值。c、正弦交流的有效值与峰值之间的关系是ε=2mI=2mIU=2mU。注意：正弦交流的有效值和峰值之间具有ε=2m，U=22mmIIU的关系，非正弦（或余弦）交流无此关系，但可按有效值的定义进行推导，如对于正负半周最大值相等的方波电流，其热效应和与其最大值相等的恒定电流是相同的，因而其有效值即等于其最大值。即I=Im。e、交流用电器的额定电压和额定电流指的是有效值；交流电流表和交流电压表的读数ot()b图152oa()tεφmm是有效值。对于交流电若没有特殊说明的均指有效值。f、在求交流电的功、功率或电热时必须用交流电的有效值。(4)峰值、有效值、平均值在应用上的区别。峰值是交流变化中的某一瞬时值，对纯电阻电路来说，没有什么应用意义。若对含电容电路，在判断电容器是否会被击穿时，则需考虑交流的峰值是否超过电容器的耐压值。交流的有效值是按热效应来定义的，对于一个确定的交流来说，其有效值是一定的。而平均值是由公式tn确定的，其值大小由某段时间磁通量的变化量来决定，在不同的时间段里是不相同的。如对正弦交流，其正半周或负半周的平均电动势大小为nBsTBsn222，而一周期内的平均电动势却为零。在计算交流通过电阻产生的热功率时，只能用有效值，而不能用平均值。在计算通过导体的电量时，只能用平均值，而不能用有效值。在实际应用中，交流电器铭牌上标明的额定电压或额定电流都是指有效值，交流电流表和交流电压表指示的电流、电压也是有效值，解题中，若题示不加特别说明，提到的电流、电压、电动势时，都是指有效值。(5)、表征交变电流变化快慢的物理量a、周期T：电流完成一次周期性变化所用的时间。单位：s.b、频率f：一秒内完成周期性变化的次数。单位：ＨZ.c、角频率ω：就是线圈在匀强磁场中转动的角速度。单位：rad/s.d、角速度、频率、周期，的关系ω=2f=T2(6)、疑难辨析交流电的电动势瞬时值和穿过线圈面积的磁通量的变化率成正比。当线圈在匀强磁场中匀速转动时，线圈磁通量也是按正弦（或余弦）规律变化的，若从中性面开始计时，t=0时，磁通量...
