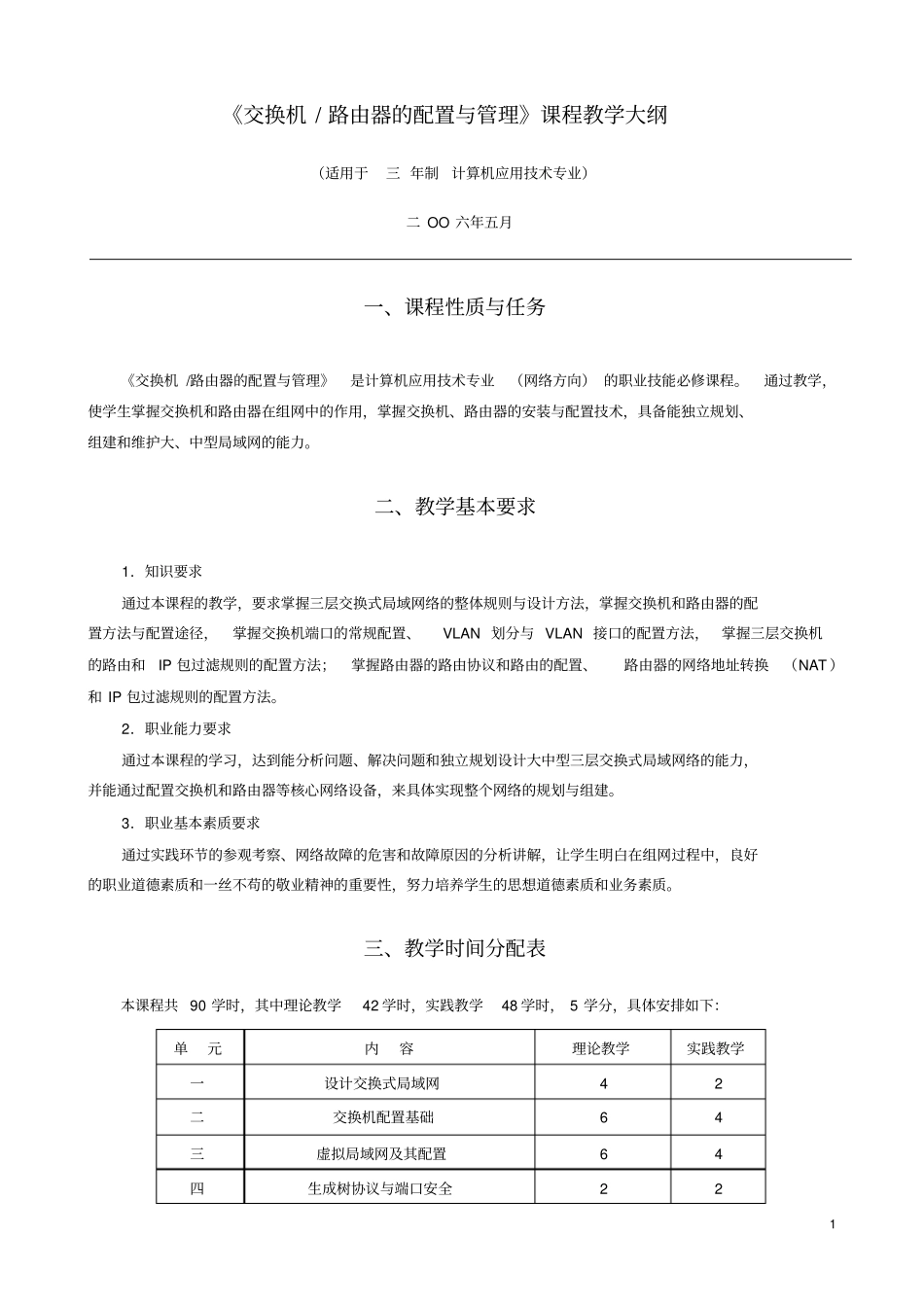

1《交换机/路由器的配置与管理》课程教学大纲（适用于三年制计算机应用技术专业）二OO六年五月一、课程性质与任务《交换机/路由器的配置与管理》是计算机应用技术专业（网络方向）的职业技能必修课程。通过教学，使学生掌握交换机和路由器在组网中的作用，掌握交换机、路由器的安装与配置技术，具备能独立规划、组建和维护大、中型局域网的能力。二、教学基本要求1．知识要求通过本课程的教学，要求掌握三层交换式局域网络的整体规则与设计方法，掌握交换机和路由器的配置方法与配置途径，掌握交换机端口的常规配置、VLAN划分与VLAN接口的配置方法，掌握三层交换机的路由和IP包过滤规则的配置方法；掌握路由器的路由协议和路由的配置、路由器的网络地址转换（NAT）和IP包过滤规则的配置方法。2．职业能力要求通过本课程的学习，达到能分析问题、解决问题和独立规划设计大中型三层交换式局域网络的能力，并能通过配置交换机和路由器等核心网络设备，来具体实现整个网络的规划与组建。3．职业基本素质要求通过实践环节的参观考察、网络故障的危害和故障原因的分析讲解，让学生明白在组网过程中，良好的职业道德素质和一丝不苟的敬业精神的重要性，努力培养学生的思想道德素质和业务素质。三、教学时间分配表本课程共90学时，其中理论教学42学时，实践教学48学时，5学分，具体安排如下：单元内容理论教学实践教学一设计交换式局域网42二交换机配置基础64三虚拟局域网及其配置64四生成树协议与端口安全222五路由器配置基础42六TCP/IP协议与IP路由配置42七广域网协议及其配置62八访问控制列表48九千兆校园网组网示例612参观学习到学校网络中心、校外实训基地、企事业单位参观学习网络规划与组网建设10四、课程内容第一单元设计交换式局域网【教学目的】１．了解局域网的发展与常用技术。２．熟悉常用的网络拓扑结构，交换机的工作原理和交换机的分类与性能指标。３．掌握交换式局域网的结构与设计方法，掌握交换机彼此间的级联方法，掌握交换机/路由器模块软件的功能与使用方法。【教学内容】1.1局域网技术简介1.2交换机的分类与性能指标1.3设计交换式园区网络1.4交换机/路由器模拟器的使用【实训内容】实训１搭建交换机/路由器模拟实验环境第二单元交换机配置基础【教学目的】1．了解交换机的IOS操作系统的功能与命令特点。2．熟悉交换机的加电启动过程。2．掌握交换机的配置方法与配置途径，掌握交换机常用的基本配置命令。【教学内容】2.1CiscoIOS简介2.2搭建交换机配置环境2.3交换机的加电启动2.4交换机的命令模式32.5交换机的基本配置2.6MAC地址与MAC地址表2.7配置2层交换机端口2.8配置3层交换机端口【实训内容】实训2.1交换机的启动及配置途径实训2.2交换机的基本配置第三单元虚拟局域网及其配置【教学目的】1．了解冲突域与广播域的概念，虚拟局域网的概念。2．熟悉为什么要划分VLAN以及划分VLAN的好处。3．熟练掌握和理解VLAN的工作原理与划分方法，掌握交换机关于VLAN划分和配置的相关命令。【教学内容】3.1虚拟局域网简介3.2静态VLAN与动态VLAN3.3VLAN的汇聚链接与封装协议3.4VLAN间主机的通讯3.5VLAN的配置方法3.6指定trunk链路中的VLAN3.7配置动态VLAN3.8配置交换机作为DHCP服务器【实训内容】实训3.1交换机的VLAN配置实训3.2跨交换机的VLAN配置第四单元生成树协议与端口安全【教学目的】1．了解生成树协议的作用与工作原理。2．掌握交换机生成树协议的配置方法与相关配置命令。【教学内容】4.1生成树协议4.1.1生成树协议的作用4.1.2生成树协议的原理4.1.3快速生成树协议4.1.4VLAN快速生成树协议44.1.5多实例生成树协议4.1.6生成树协议的配置4.1.7生成树协议实例4.1.8生成树协议总结4.2端口安全【实训内容】实训4生成树协议配置第五单元路由器配置基础【教学目的】1．了解路由器的硬软件组成与启动过程。2．熟悉路由器的功能与用途，以及在组网中的作用。3．掌握路由器的配置途径与配置方法，熟练掌握路由器的常规则配置操作与相关的配置命令。【教学内容】5.1路由器简介5.2路由器的配置途径与初始配置5.3管理与查看路由器的配置文件5.4路由器常规配置5.5配置路由器的端口【...
