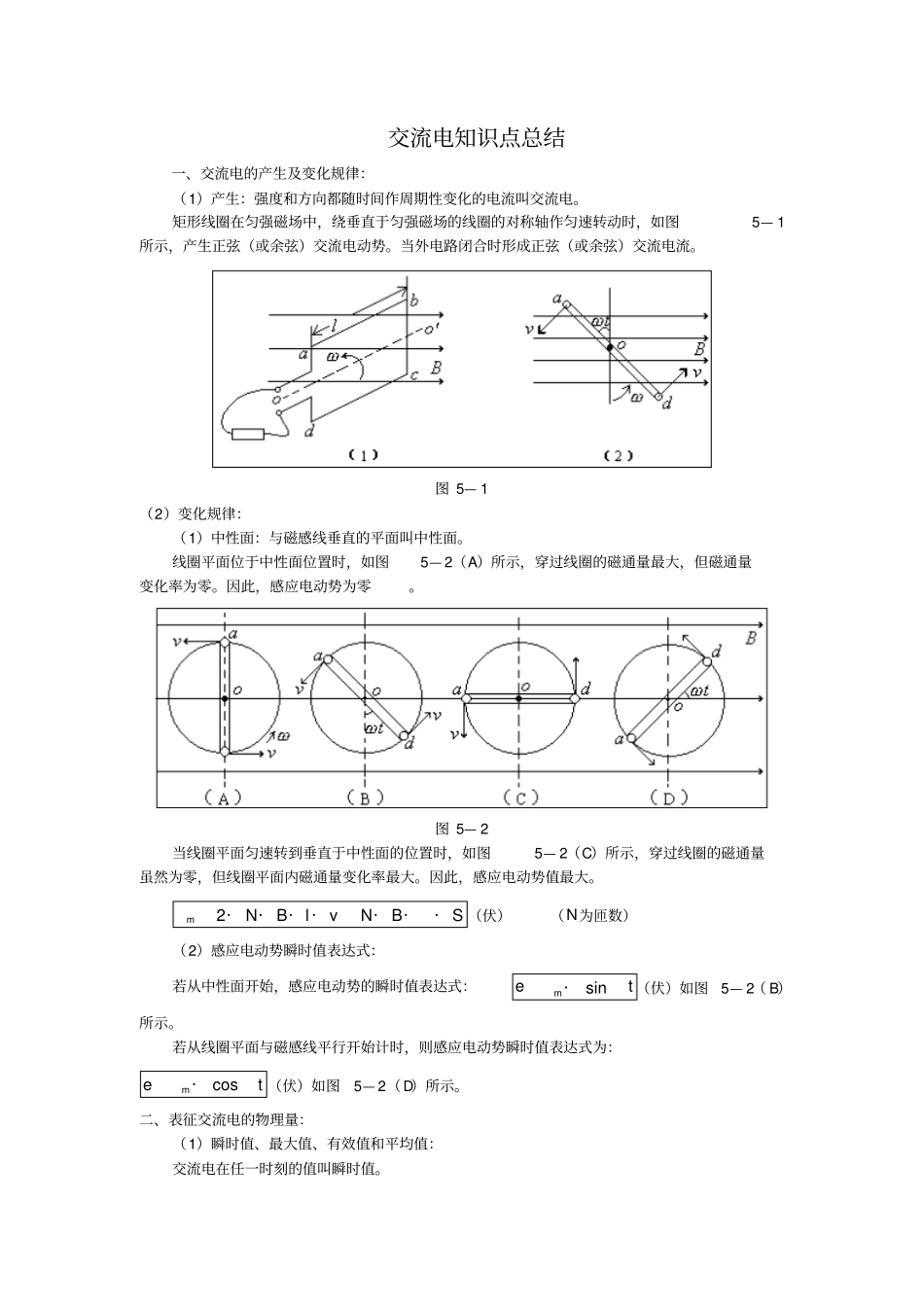

交流电知识点总结一、交流电的产生及变化规律：（1）产生：强度和方向都随时间作周期性变化的电流叫交流电。矩形线圈在匀强磁场中，绕垂直于匀强磁场的线圈的对称轴作匀速转动时，如图5—1所示，产生正弦（或余弦）交流电动势。当外电路闭合时形成正弦（或余弦）交流电流。图5—1（2）变化规律：（1）中性面：与磁感线垂直的平面叫中性面。线圈平面位于中性面位置时，如图5—2（A）所示，穿过线圈的磁通量最大，但磁通量变化率为零。因此，感应电动势为零。图5—2当线圈平面匀速转到垂直于中性面的位置时，如图5—2（C）所示，穿过线圈的磁通量虽然为零，但线圈平面内磁通量变化率最大。因此，感应电动势值最大。mNBlvNBS2·······（伏）（N为匝数）（2）感应电动势瞬时值表达式：若从中性面开始，感应电动势的瞬时值表达式：etm·sin（伏）如图5—2（B）所示。若从线圈平面与磁感线平行开始计时，则感应电动势瞬时值表达式为：etm·cos（伏）如图5—2（D）所示。二、表征交流电的物理量：（1）瞬时值、最大值、有效值和平均值：交流电在任一时刻的值叫瞬时值。瞬时值中最大的值叫最大值又称峰值。交流电的有效值是根据电流的热效应规定的：让交流电和恒定直流分别通过同样阻值的电阻，如果二者热效应相等（即在相同时间内产生相等的热量）则此等效的直流电压，电流值叫做该交流电的电压，电流有效值。正弦（或余弦）交流电电动势的有效值和最大值m的关系为：mm20707.注意：通常交流电表测出的值就是交流电的有效值。用电器上标明的额定值等都是指有效值。用电器上说明的耐压值是指最大值。交流电的平均值的计算方法和公式：（2）周期、频率和角频率交流电完成一次周期性变化所需的时间叫周期。以T表示，单位是秒。交流电在1秒内完成周期性变化的次数叫频率。以f表示，单位是赫兹。周期和频率互为倒数，即Tf1。我国市电频率为50赫兹，周期为0.02秒。角频率：22Tf单位：弧度/秒交流电的图象：etm·sin图象如图5—3所示。etm·cos图象如图5—4所示。三．电感和电容对交变电流的影响①电感对交变电流有阻碍作用，阻碍作用大小用感抗表示。“通直流，阻交流，通低频，阻高频”②电容对交变电流有阻碍作用，阻碍作用大小用容抗表示“隔直流、通交流，阻低频、通高频”四．变压器变压器是可以用来改变交流电压和电流的大小的设备。理想变压器输入功率等于输出功率。对于原、副线圈各一组的变压器来说（如图5—6），原、副线圈上的电压与它们的匝数成正。即UUnn1212因为有UIUI1122··，因而通过原、副线圈的电流强度与它们的匝数成反比。即IInn1221注意：1．理想变压器各物理量的决定因素输入电压U1决定输出电压U2，输出电流I2决定输入电流I1，输入功率随输出功率的变化而变化直到达到变压器的最大功率（负载电阻减小，输入功率增大；负载电阻增大，输入功率减小）。2．一个原线圈多个副线圈的理想变压器的电压、电流的关系U1:U2:U3:⋯=n1:n2:n3:⋯I1n1=I2n2+I3n3+⋯上述各公式中的I、U、P均指有效值，不能用瞬时值。（3）电压互感器和电流互感器电压互感器是将高电压变为低电压，故其原线圈并联在待测高压电路中；电流互感器是将大电流变为小电流，故其原线圈串联在待测的高电流电路中。（二）解决变压器问题的常用方法思路1电压思路。变压器原、副线圈的电压之比为U1/U2=n1/n2；当变压器有多个副绕组时U1/n1=U2/n2=U3/n3=⋯⋯思路2功率思路。理想变压器的输入、输出功率为P入=P出，即P1=P2；当变压器有多个副绕组时P1=P2+P3+⋯⋯思路3电流思路。由I=P/U知，对只有一个副绕组的变压器有I1/I2=n2/n1；当变压器有多个副绕组时n1I1=n2I2+n3I3+⋯⋯动态分析问题的思路程序可表示为：U122222121IRUIUnnUU决定负载决定决定决定1112211211)(UIPIUIUIPPP1思路5原理思路。变压器原线圈中磁通量发生变化，铁芯中ΔΦ/Δt相等；五．电能的输送由于送电的导线有电阻，远距离送电时，线路上损失电能较多。在输送的电功率和送电导线电阻一定的条件下，提高送电电压，减小送电电流强度可以达到减少线路上电能损失的目的。线路中电流强度I和损失电功率计算式如下：IPUPIR输出损线·2注意：送电导线上损失的电功率，不能用PUR损出线2求，因为U出不是全部降落在导线上。
