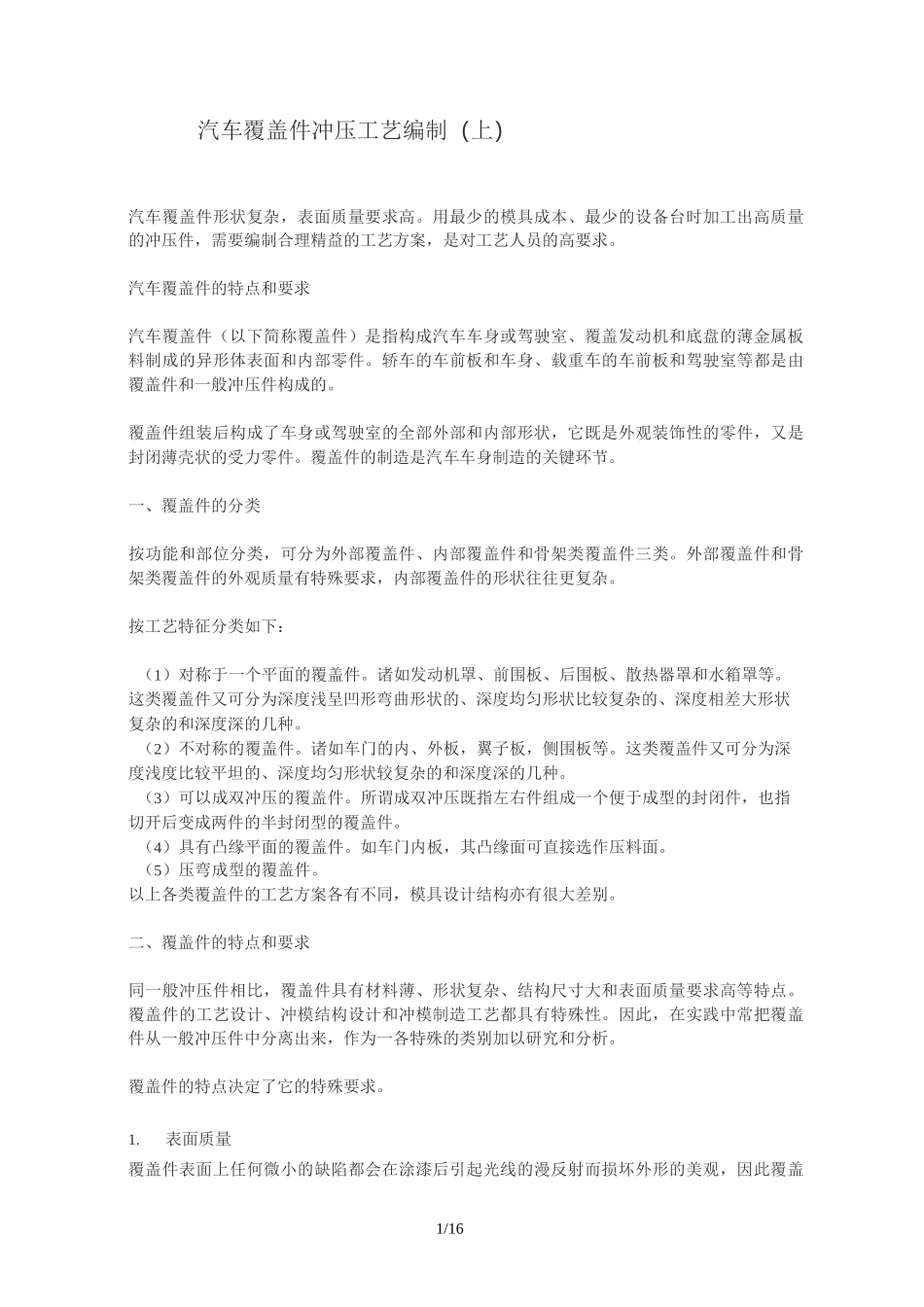

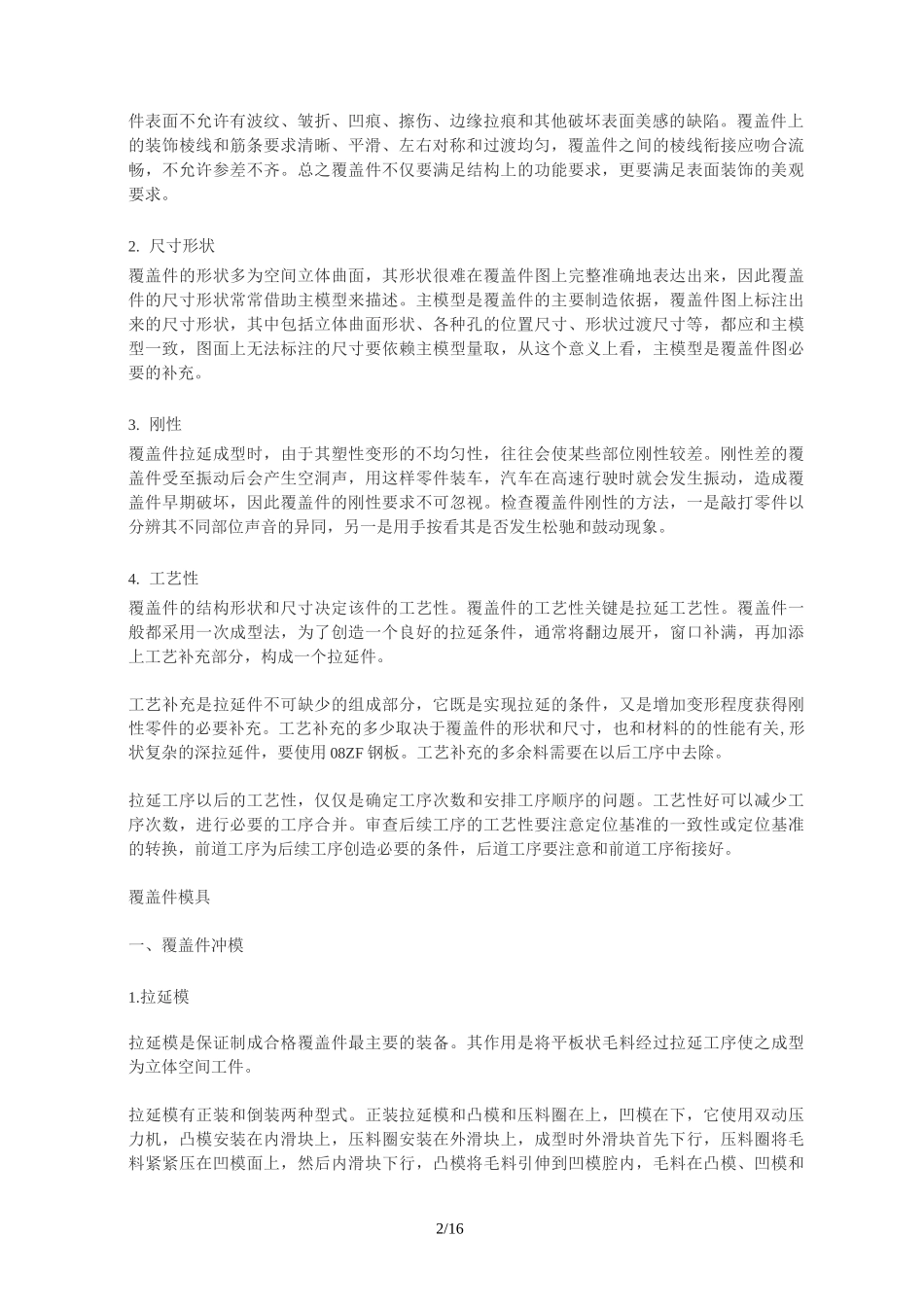

1/16汽车覆盖件冲压工艺编制（上）汽车覆盖件形状复杂，表面质量要求高。用最少的模具成本、最少的设备台时加工出高质量的冲压件，需要编制合理精益的工艺方案，是对工艺人员的高要求。汽车覆盖件的特点和要求汽车覆盖件（以下简称覆盖件）是指构成汽车车身或驾驶室、覆盖发动机和底盘的薄金属板料制成的异形体表面和内部零件。轿车的车前板和车身、载重车的车前板和驾驶室等都是由覆盖件和一般冲压件构成的。覆盖件组装后构成了车身或驾驶室的全部外部和内部形状，它既是外观装饰性的零件，又是封闭薄壳状的受力零件。覆盖件的制造是汽车车身制造的关键环节。一、覆盖件的分类按功能和部位分类，可分为外部覆盖件、内部覆盖件和骨架类覆盖件三类。外部覆盖件和骨架类覆盖件的外观质量有特殊要求，内部覆盖件的形状往往更复杂。按工艺特征分类如下：（1）对称于一个平面的覆盖件。诸如发动机罩、前围板、后围板、散热器罩和水箱罩等。这类覆盖件又可分为深度浅呈凹形弯曲形状的、深度均匀形状比较复杂的、深度相差大形状复杂的和深度深的几种。（2）不对称的覆盖件。诸如车门的内、外板，翼子板，侧围板等。这类覆盖件又可分为深度浅度比较平坦的、深度均匀形状较复杂的和深度深的几种。（3）可以成双冲压的覆盖件。所谓成双冲压既指左右件组成一个便于成型的封闭件，也指切开后变成两件的半封闭型的覆盖件。（4）具有凸缘平面的覆盖件。如车门内板，其凸缘面可直接选作压料面。（5）压弯成型的覆盖件。以上各类覆盖件的工艺方案各有不同，模具设计结构亦有很大差别。二、覆盖件的特点和要求同一般冲压件相比，覆盖件具有材料薄、形状复杂、结构尺寸大和表面质量要求高等特点。覆盖件的工艺设计、冲模结构设计和冲模制造工艺都具有特殊性。因此，在实践中常把覆盖件从一般冲压件中分离出来，作为一各特殊的类别加以研究和分析。覆盖件的特点决定了它的特殊要求。1.表面质量覆盖件表面上任何微小的缺陷都会在涂漆后引起光线的漫反射而损坏外形的美观，因此覆盖2/16件表面不允许有波纹、皱折、凹痕、擦伤、边缘拉痕和其他破坏表面美感的缺陷。覆盖件上的装饰棱线和筋条要求清晰、平滑、左右对称和过渡均匀，覆盖件之间的棱线衔接应吻合流畅，不允许参差不齐。总之覆盖件不仅要满足结构上的功能要求，更要满足表面装饰的美观要求。2.尺寸形状覆盖件的形状多为空间立体曲面，其形状很难在覆盖件图上完整准确地表达出来，因此覆盖件的尺寸形状常常借助主模型来描述。主模型是覆盖件的主要制造依据，覆盖件图上标注出来的尺寸形状，其中包括立体曲面形状、各种孔的位置尺寸、形状过渡尺寸等，都应和主模型一致，图面上无法标注的尺寸要依赖主模型量取，从这个意义上看，主模型是覆盖件图必要的补充。3.刚性覆盖件拉延成型时，由于其塑性变形的不均匀性，往往会使某些部位刚性较差。刚性差的覆盖件受至振动后会产生空洞声，用这样零件装车，汽车在高速行驶时就会发生振动，造成覆盖件早期破坏，因此覆盖件的刚性要求不可忽视。检查覆盖件刚性的方法，一是敲打零件以分辨其不同部位声音的异同，另一是用手按看其是否发生松驰和鼓动现象。4.工艺性覆盖件的结构形状和尺寸决定该件的工艺性。覆盖件的工艺性关键是拉延工艺性。覆盖件一般都采用一次成型法，为了创造一个良好的拉延条件，通常将翻边展开，窗口补满，再加添上工艺补充部分，构成一个拉延件。工艺补充是拉延件不可缺少的组成部分，它既是实现拉延的条件，又是增加变形程度获得刚性零件的必要补充。工艺补充的多少取决于覆盖件的形状和尺寸，也和材料的的性能有关,形状复杂的深拉延件，要使用08ZF钢板。工艺补充的多余料需要在以后工序中去除。拉延工序以后的工艺性，仅仅是确定工序次数和安排工序顺序的问题。工艺性好可以减少工序次数，进行必要的工序合并。审查后续工序的工艺性要注意定位基准的一致性或定位基准的转换，前道工序为后续工序创造必要的条件，后道工序要注意和前道工序衔接好。覆盖件模具一、覆盖件冲模1.拉延模拉延模是保证制成合格覆盖件最主要的装备。其作用是将平板状毛料经过拉延工序使之成型为立体空间工件...
