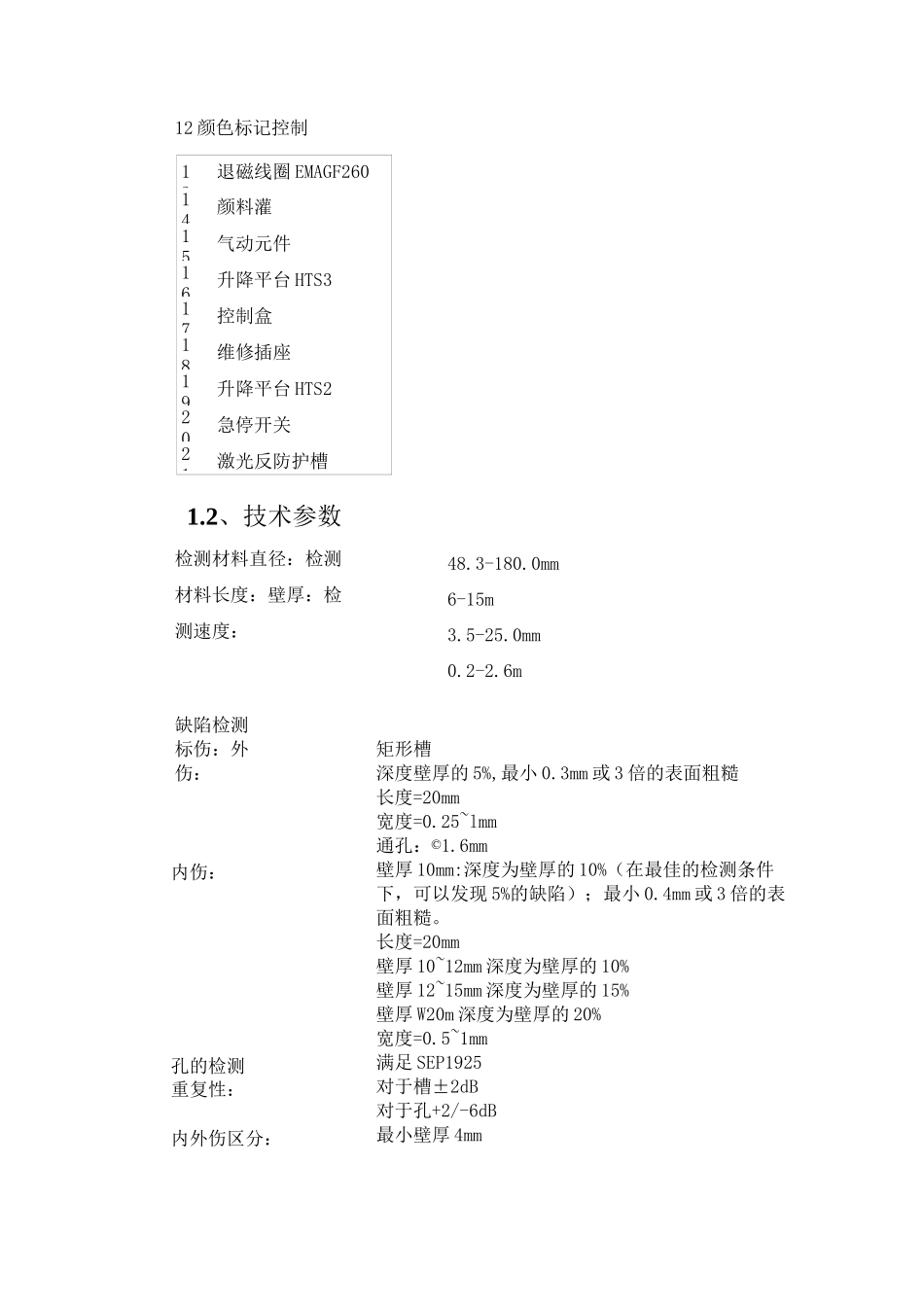

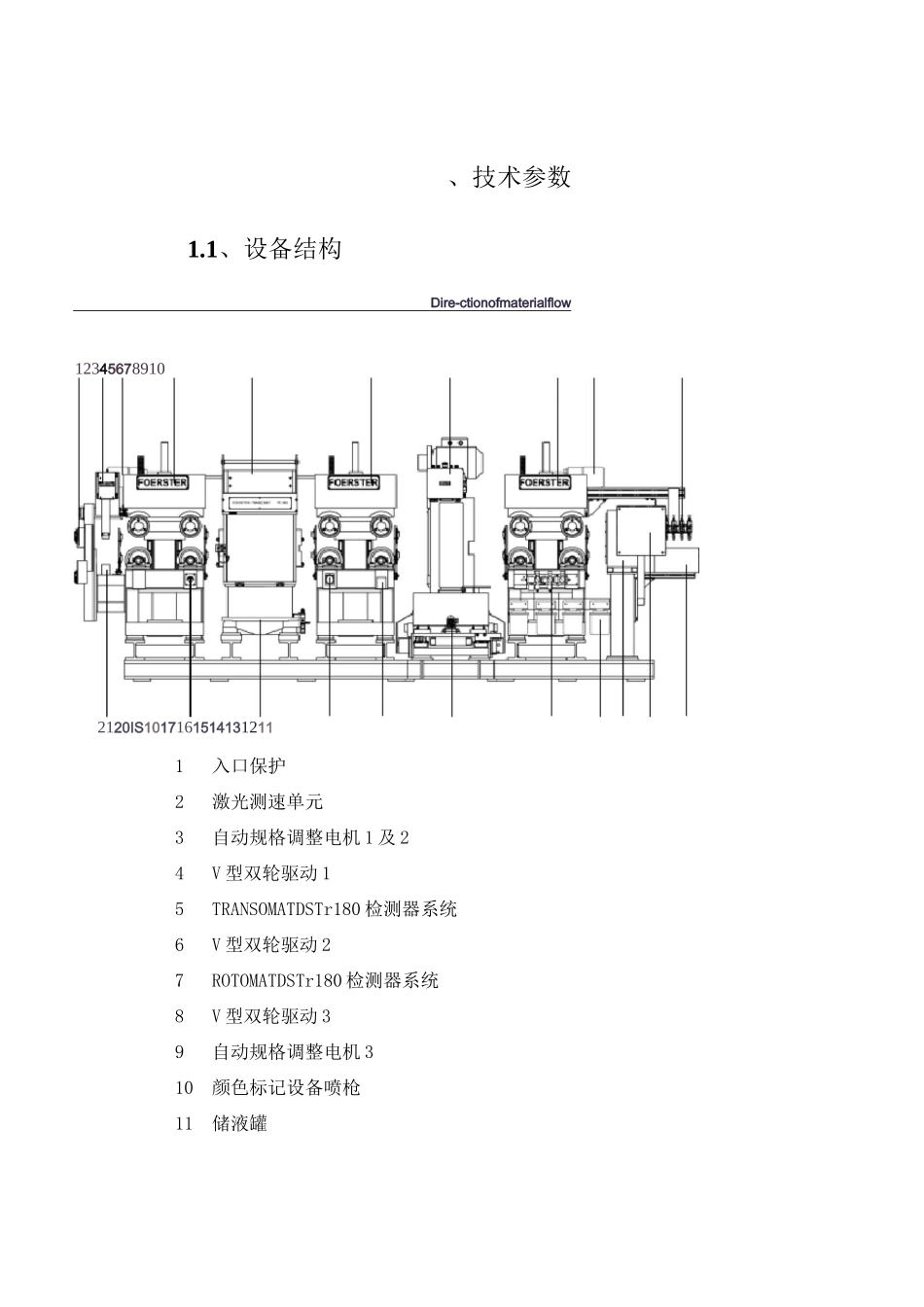

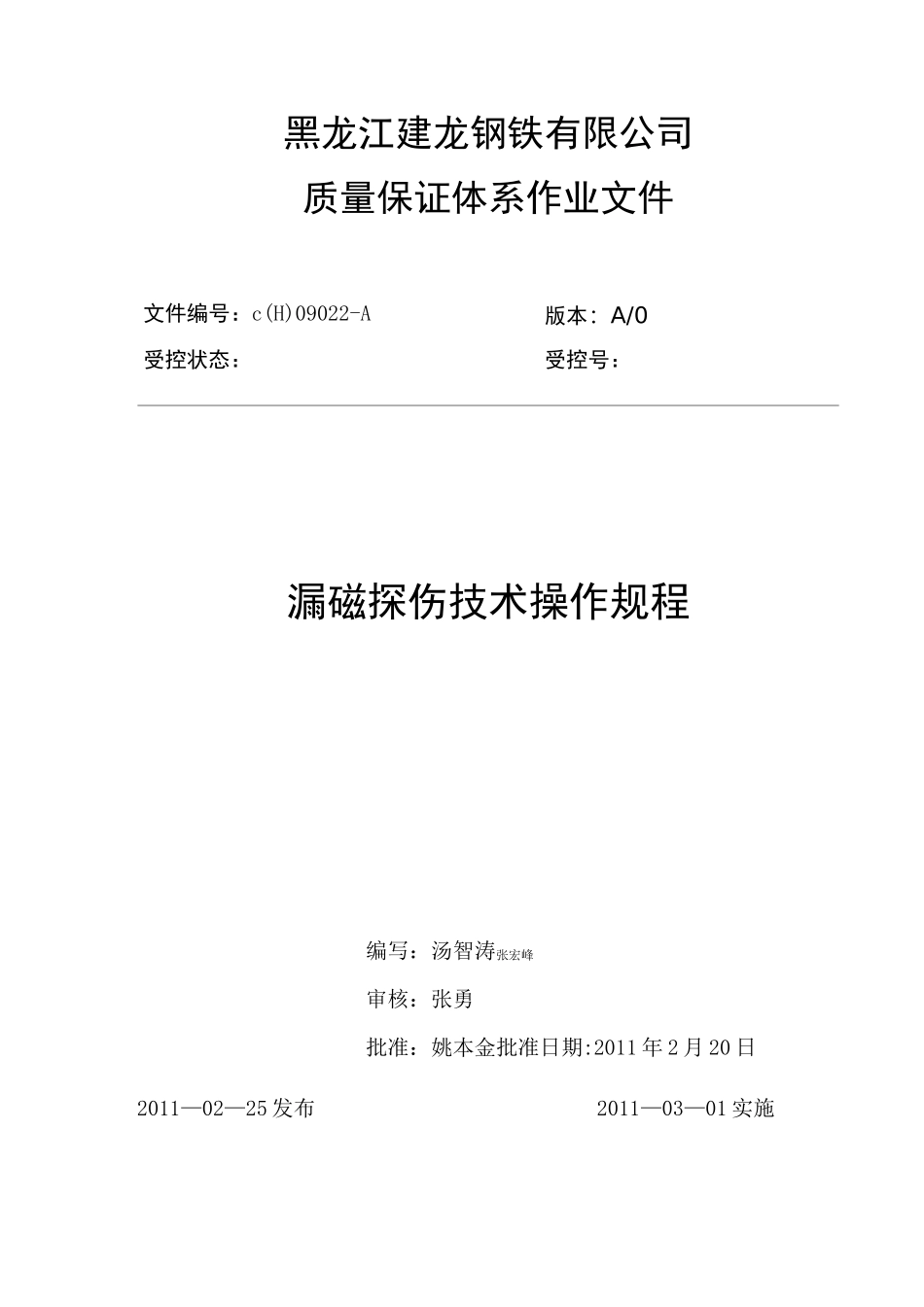

黑龙江建龙钢铁有限公司质量保证体系作业文件文件编号：c(H)09022-A版本：A/0受控状态：受控号：漏磁探伤技术操作规程编写：汤智涛张宏峰审核：张勇批准：姚本金批准日期:2011年2月20日2011—02—25发布2011—03—01实施、技术参数1.1、设备结构Dire-ctionofmaterialflow123456789102120IS10171615141312111入口保护2激光测速单元3自动规格调整电机1及24V型双轮驱动15TRANSOMATDSTr180检测器系统6V型双轮驱动27ROTOMATDSTr180检测器系统8V型双轮驱动39自动规格调整电机310颜色标记设备喷枪11储液罐13退磁线圈EMAGF26014颜料灌15气动元件16升降平台HTS317控制盒18维修插座19升降平台HTS220急停开关21激光反防护槽12颜色标记控制1.2、技术参数检测材料直径：检测材料长度：壁厚：检测速度：48.3-180.0mm6-15m3.5-25.0mm0.2-2.6m缺陷检测标伤：外伤：内伤：孔的检测重复性：内外伤区分：矩形槽深度壁厚的5%,最小0.3mm或3倍的表面粗糙长度=20mm宽度=0.25~lmm通孔：©1.6mm壁厚10mm:深度为壁厚的10%（在最佳的检测条件下，可以发现5%的缺陷）；最小0.4mm或3倍的表面粗糙。长度=20mm壁厚10~12mm深度为壁厚的10%壁厚12~15mm深度为壁厚的15%壁厚W20m深度为壁厚的20%宽度=0.5~1mm满足SEP1925对于槽±2dB对于孔+2/-6dB最小壁厚4mm重量：V型双轮驱动器V型辊道：驱动：压轮压力：规格设定：大约：5000kg角度120。3kW传动电机（三相电）气动电机驱动升降平台HST2运输能力：大约：12000N高度调整：电机驱动调整垂直行程：100mm滑入滑出：手动垂直位置：电机驱动滑轨行程：760mm最终位置锁定：TEST最终位置用手轮锁定SETUP最终位置用锁紧销锁定监控：在最终位置用接近开关监控升降平台HST3运输能力：大约：12000N高度调整：电机驱动调整垂直行程：100mm滑入滑出：电机驱动垂直位置：电机驱动滑轨行程：780mm最终位置锁定：气动监控：在最终位置用接近开关监控环境数据电气数据运行电压：230V±10%3X380V±10%频率：50Hz额定电流：157A压缩空气连接：消耗：压轮压力：颜色标记控制压力R1”0.5-0.6MPa运行压力低油（V1g/m3）及水最大20Nm3/h0.3-0.5MPa（根据检测材料直径）大约0.5MPa重量（8）颜色标记喷标压力：HST3平台压力：大约0.3MPa大约0.5MPa环境条件环境温度：相对湿度：+5~+45oC最大85%储存的环境条件储存场地：环境温度：相对湿度：最大储存时间：封闭的场所，不打开原始包装。-20~+70oC最大95%，没有水气凝结12个月（超期可由FOERSTER博士研究所售后服务部的雇员进行适当的检查）排放噪声水平：W70dB二、安全说明使用使用设备时注意设备上的安全标识!2.1、带电区域ADANGER当电源打开，操作台、电子单元、电源柜中有一些通电部件。电源关闭以后电容会保持电荷。如果接触通电部件或电容可能触电造成致命伤害。•检测系统必须由有资质的人员（电工）进行连接（如电缆连接）。•手动调整检测系统之前，在电源柜上设定主开关为（0OFF）并启动安全锁。•设备关闭后等待几分钟，直到电容器彻底放电。2.2、磁性区域对于使用心脏起搏器的人没有现行的标准值。所有相关标准都存在不同偏差。在特殊的情况下，在工作场所必须对特殊的条件（起搏器类型及植入类型进行测量。危险，使用心脏起搏器的人员！危险，被磁力部件挤压！检测器系统产生高磁力区。磁力区可能对使用心脏起搏器的人员的健康造成严重伤害，甚至可能造成死亡。•使用心脏起搏器的人员必须清出这个区域之外。•必须确保在这个区域依照适当的国家标准及可能存在的危险进行标识，并由操作者注意可能出现的危险。由于磁性的影响，磁性部件（如：保护导套及铁制工具）会产生吸引力。磁力部件的吸引力可能压坏手指及手。•在进行手动调整之前，用安全开关关闭检测器系统并拔下钥匙。•启动检测器系统之前确保检测插件是仔细调整的并安装牢靠。•防止磁性部件脱离工作平台。2.3、激光辐射区域直视激光束可能损坏眼睛甚至造成失明。当激光束照射到皮肤上可能造成灼伤。•不能直视激光束。•避免暴露。•进入激光束照射范围工作前关闭激光器并确保它不能再次启动。•当在激光的范围内工作时佩戴适当的保护眼镜。2.4、发热区域如果磁化与退磁打...
