人教版九年级物理上册串并联电路电压规律练习题VIP免费

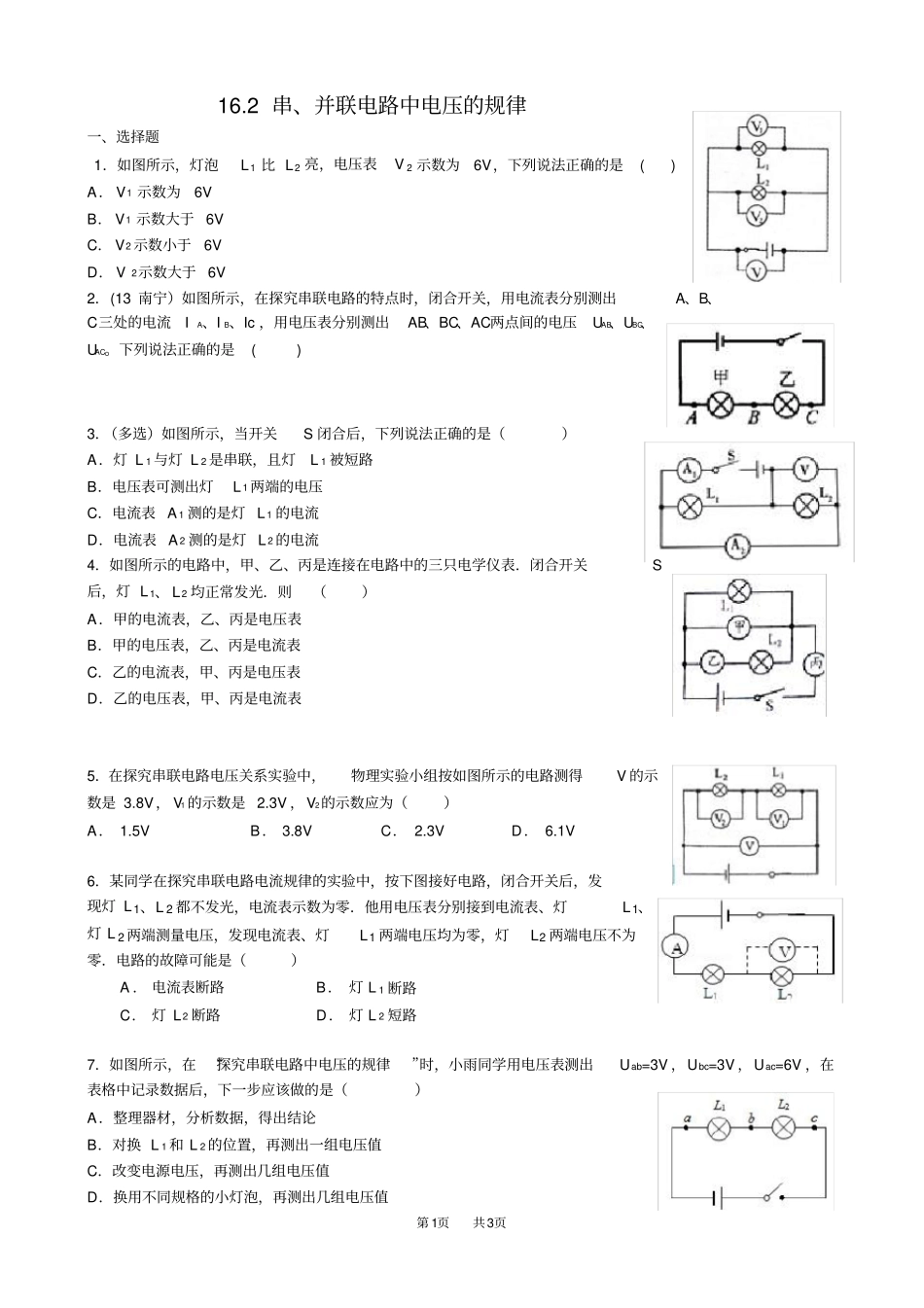

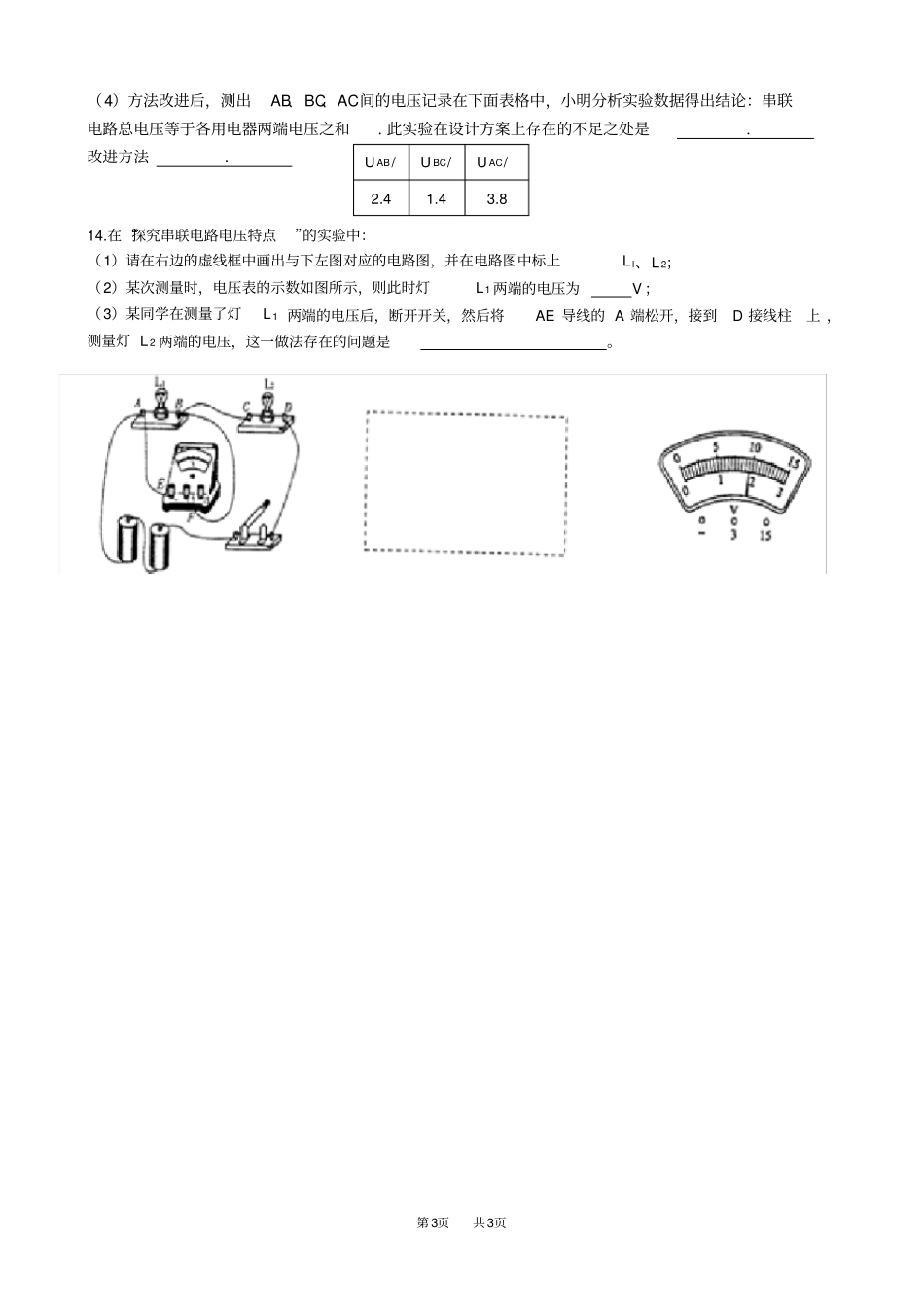

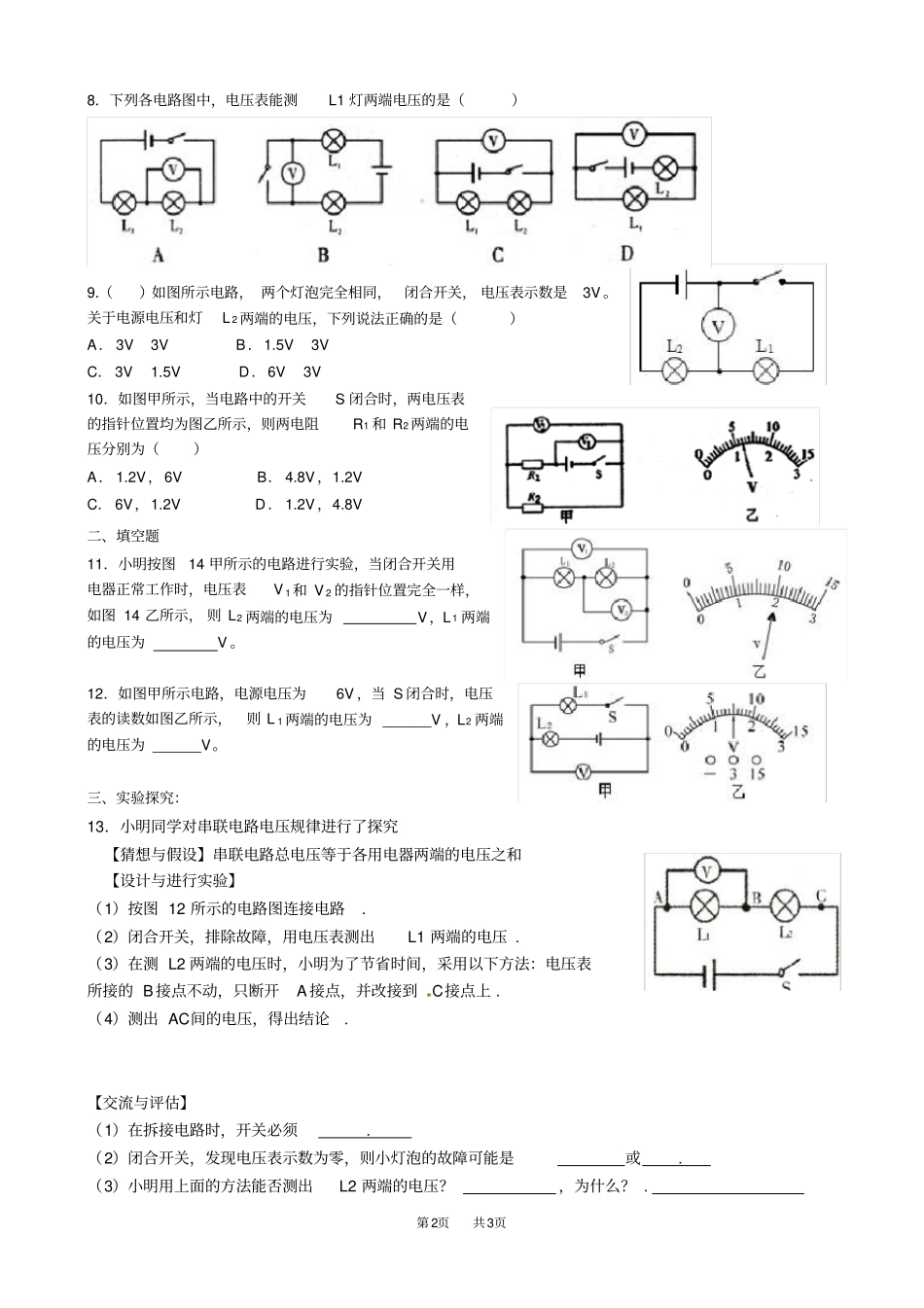

第1页共3页16.2串、并联电路中电压的规律一、选择题1．如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是()A．V1示数为6VB．V1示数大于6VC．V2示数小于6VD．V2示数大于6V2．(13南宁）如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、Ic，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC。下列说法正确的是()3．（多选）如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流4．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则（）A．甲的电流表，乙、丙是电压表B．甲的电压表，乙、丙是电流表C．乙的电流表，甲、丙是电压表D．乙的电压表，甲、丙是电流表5．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（）A．1.5VB．3.8VC．2.3VD．6.1V6．某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零．他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零．电路的故障可能是（）A．电流表断路B．灯L1断路C．灯L2断路D．灯L2短路7．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是（）A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值第2页共3页8．下列各电路图中，电压表能测L1灯两端电压的是（）9．（）如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V。关于电源电压和灯L2两端的电压，下列说法正确的是（）A．3V3VB．1.5V3VC．3V1.5VD．6V3V10．如图甲所示，当电路中的开关S闭合时，两电压表的指针位置均为图乙所示，则两电阻R1和R2两端的电压分别为（）A．1.2V，6VB．4.8V，1.2VC．6V，1.2VD．1.2V，4.8V二、填空题11．小明按图14甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图14乙所示，则L2两端的电压为V，L1两端的电压为V。12．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为______V，L2两端的电压为______V。三、实验探究：13．小明同学对串联电路电压规律进行了探究【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按图12所示的电路图连接电路.（2）闭合开关，排除故障，用电压表测出L1两端的电压.（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上.（4）测出AC间的电压，得出结论.【交流与评估】（1）在拆接电路时，开关必须.（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是或.（3）小明用上面的方法能否测出L2两端的电压？，为什么？.第3页共3页（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是.改进方法.14.在“探究串联电路电压特点”的实验中：（1）请在右边的虚线框中画出与下左图对应的电路图，并在电路图中标上Ll、L2；（2）某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为V；（3）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是。UAB/UBC/UAC/2.41.43.8
