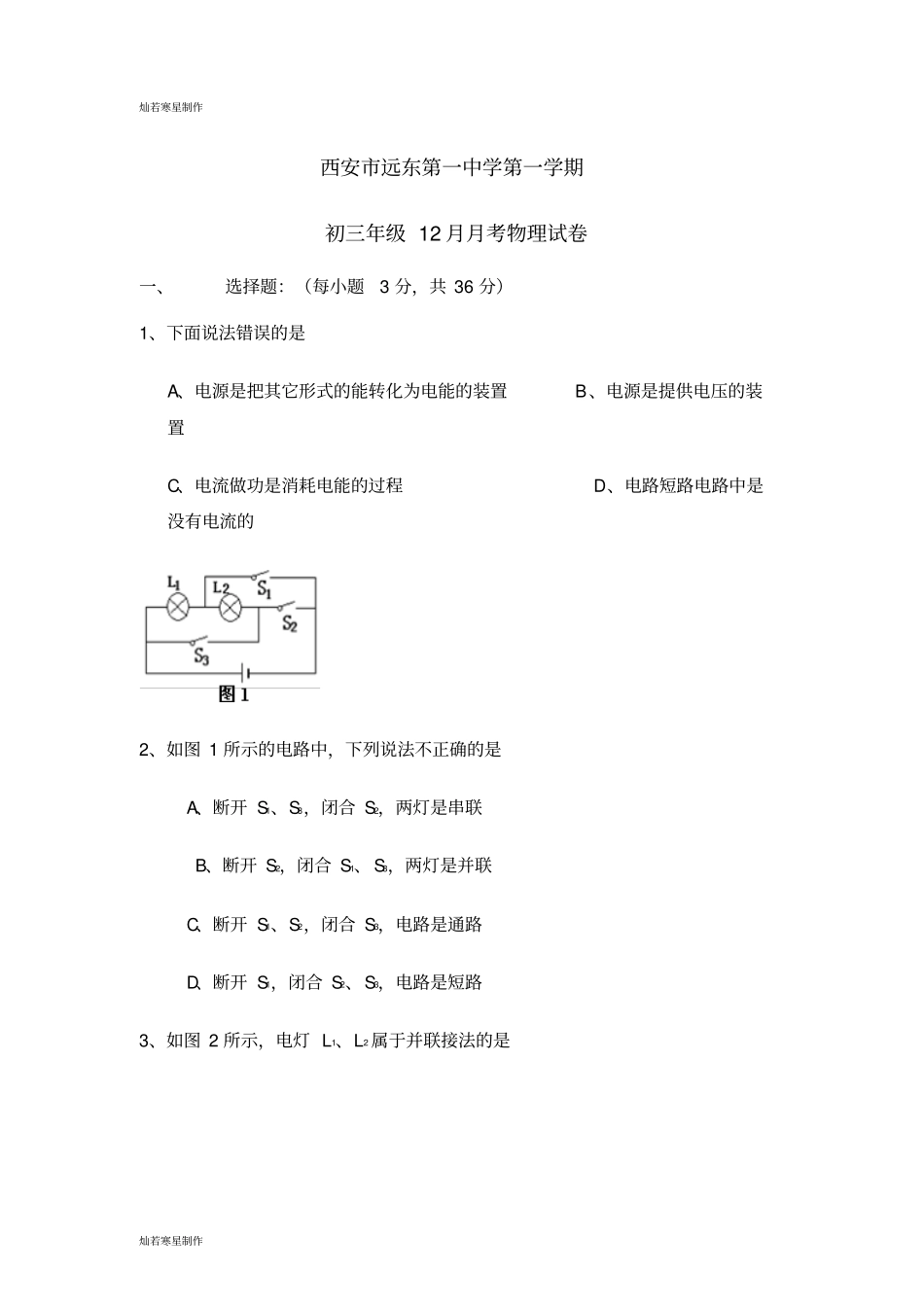

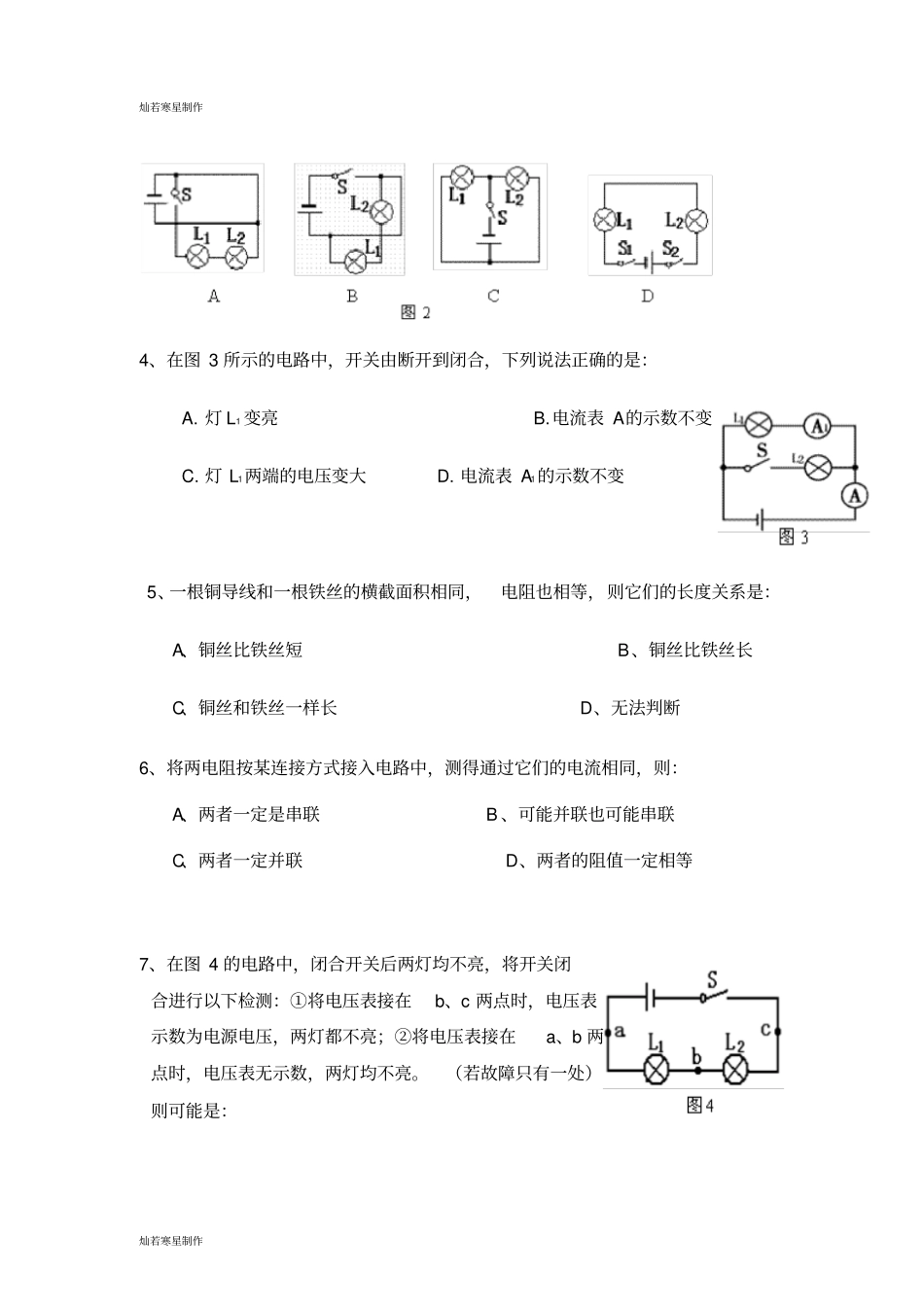

灿若寒星制作灿若寒星制作西安市远东第一中学第一学期初三年级12月月考物理试卷一、选择题：（每小题3分，共36分）1、下面说法错误的是A、电源是把其它形式的能转化为电能的装置B、电源是提供电压的装置C、电流做功是消耗电能的过程D、电路短路电路中是没有电流的2、如图1所示的电路中，下列说法不正确的是A、断开S1、S3，闭合S2，两灯是串联B、断开S2，闭合S1、S3，两灯是并联C、断开S1、S2，闭合S3，电路是通路D、断开S1，闭合S2、S3，电路是短路3、如图2所示，电灯L1、L2属于并联接法的是灿若寒星制作灿若寒星制作4、在图3所示的电路中，开关由断开到闭合，下列说法正确的是：A.灯L1变亮B.电流表A的示数不变C.灯L1两端的电压变大D.电流表A1的示数不变5、一根铜导线和一根铁丝的横截面积相同，电阻也相等，则它们的长度关系是：A、铜丝比铁丝短B、铜丝比铁丝长C、铜丝和铁丝一样长D、无法判断6、将两电阻按某连接方式接入电路中，测得通过它们的电流相同，则：A、两者一定是串联B、可能并联也可能串联C、两者一定并联D、两者的阻值一定相等7、在图4的电路中，闭合开关后两灯均不亮，将开关闭合进行以下检测：①将电压表接在b、c两点时，电压表示数为电源电压，两灯都不亮；②将电压表接在a、b两点时，电压表无示数，两灯均不亮。（若故障只有一处）则可能是：灿若寒星制作灿若寒星制作A.L1被短路B.L2被短路C.L2断路D.L1断路8、在图5所示的电路中，只能直接测量灯泡L1两端电压正确电路的是9、在如图6流表或电压表测量电路中的电流、电压，以下说法中正确的A.a为电流表，b为电压表，c为电流表，两灯并联B.a为电压表，b为电压表，cC.a为电流表，b为电流表，cD.a为电流表，b为电流表，c10、将图7滑动变阻器中的一个与一个电灯串联后接入电源电压不变的电路中，当滑片P向左滑动时电路的总功率变大的是：灿若寒星制作灿若寒星制作11、关于公式：R=U/I，下列说法正确的是：A.通过导体电流一定时，导体电阻与导体两端电压成正比。B.导体电阻的大小由电压、电流共同决定C.导体的电阻，可以用导体两端电压与通过导体电流的比值表示D．导体中电流为零时，导体电阻是零12、如图8所示电路，电源电压为6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为60Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法不正确的是：A.当滑片移到a端时，电流表示数为B.电压表示数与电流表示数的比值不变C.当滑片移到中点时，电压表示数为D.二、填空题（每空1分，共22分）13、影响电路中电流大小的因素有两个：一是的大小，二是灿若寒星制作灿若寒星制作的大小。14、在国际单位制中，电压、电流、电阻的单位分别对应的是。15、用电压表测电压时，电压表要与被测的用电器联；用电流表测电流时，电流表要与被测的用电器联；滑动变阻器要与用电器联。16、不管用电器电阻的大小，只要它们串联都相等，只要它们并联都相等。17、如图9(a)所示的电路中，当闭合开关后，两个电流表指针偏转均如图9(b)所示，则通过R1的电流为A.18、如图10(a)所示的电路中，当闭合开关后，两个电压表指针偏转均如图10(b)所示，则R1两端的电压为V.灿若寒星制作灿若寒星制作19、在如图11的电路中，①②③是电流表或电压表．若电灯L1和L2串联，则②是表；若电灯L1和L2并联，则①是表。20、在图12的电路中，当开关闭合时，电流表A1、A2、A3的示数分别为1.8A、1.2A、0.8A.则通过L1的电流I1=A.21、在图13的电路中，电源的是由四节新干电池串联组成，当开关闭合时，电压表V1的示数为4V，电压表V2的示数为3V，则灯L1两端的电压U1=V，灯L2两端的电压U2=V，灯L3两端的电压U3=V.灿若寒星制作灿若寒星制作22、一滑动变阻器上标有“50Ω1.5A”字样，则其中“50Ω”表示，“1.5A”表示.23、用如图14的电路，研究导体的电流与电压、电阻的关系。①在研究电流与电压的关系时，要保持不变，若要使定值电阻两端的电压由2V升到3V，闭合开关后，应将滑片向（填“左”或“右”）滑动；②在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压...
