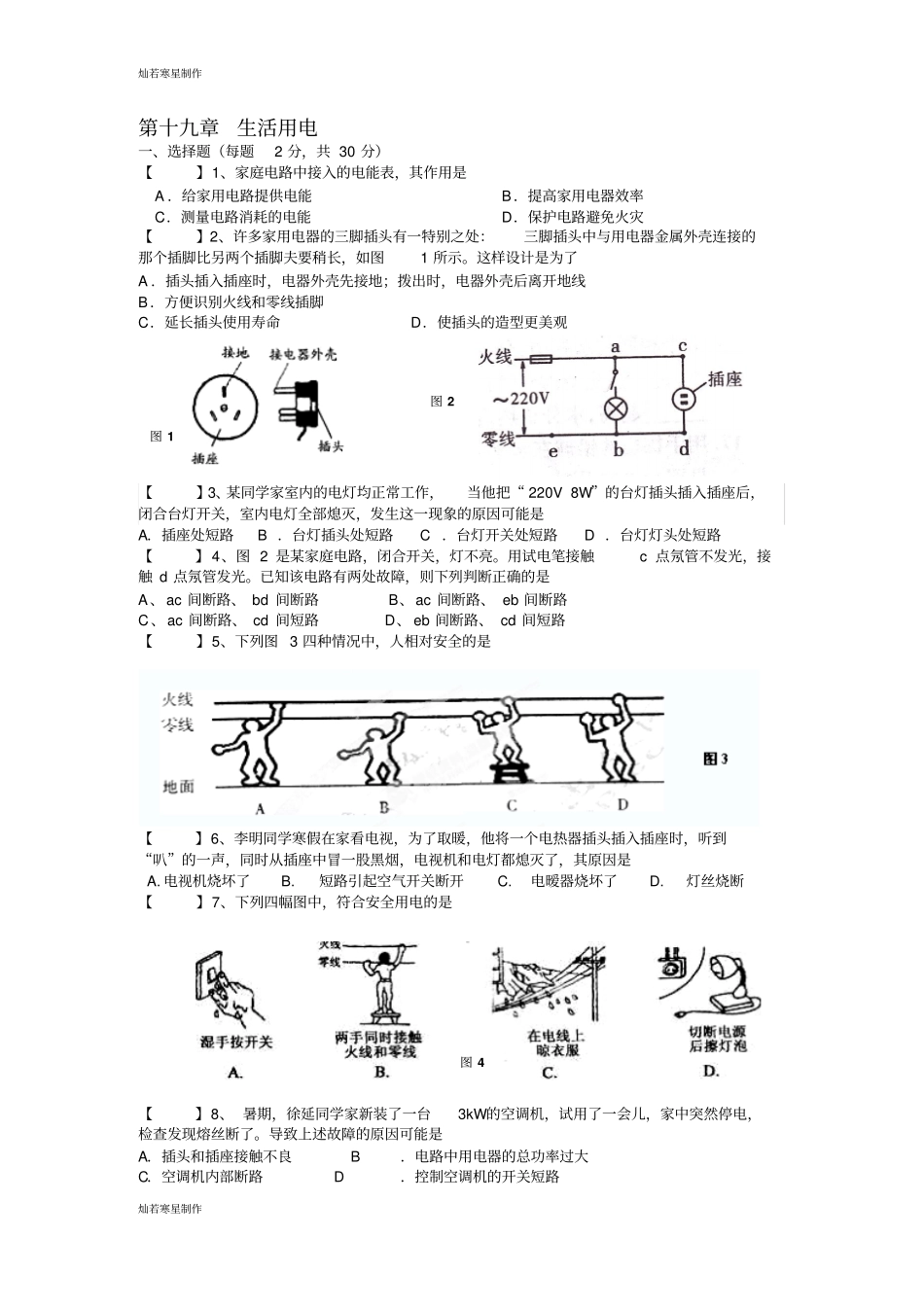

灿若寒星制作灿若寒星制作图1图2第十九章生活用电一、选择题（每题2分，共30分）【】1、家庭电路中接入的电能表，其作用是A．给家用电路提供电能B．提高家用电器效率C．测量电路消耗的电能D．保护电路避免火灾【】2、许多家用电器的三脚插头有一特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚夫要稍长，如图1所示。这样设计是为了A．插头插入插座时，电器外壳先接地；拨出时，电器外壳后离开地线B．方便识别火线和零线插脚C．延长插头使用寿命D．使插头的造型更美观【】3、某同学家室内的电灯均正常工作，当他把“220V8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是A．插座处短路B．台灯插头处短路C．台灯开关处短路D．台灯灯头处短路【】4、图2是某家庭电路，闭合开关，灯不亮。用试电笔接触c点氖管不发光，接触d点氖管发光。已知该电路有两处故障，则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路【】5、下列图3四种情况中，人相对安全的是【】6、李明同学寒假在家看电视，为了取暖，他将一个电热器插头插入插座时，听到“叭”的一声，同时从插座中冒一股黑烟，电视机和电灯都熄灭了，其原因是A.电视机烧坏了B.短路引起空气开关断开C.电暧器烧坏了D.灯丝烧断【】7、下列四幅图中，符合安全用电的是【】8、暑期，徐延同学家新装了一台3kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了。导致上述故障的原因可能是A．插头和插座接触不良B．电路中用电器的总功率过大C．空调机内部断路D．控制空调机的开关短路图4灿若寒星制作灿若寒星制作图8【】9、如图5所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是A．火线与零线短路B．a、d之间某处断路C．b、c之间某处断路D．电灯的灯丝断了【】10、如图6，教室的讲台旁边装有一盏白炽灯和白炽灯的控制开关，老师需要在讲台上安装一个插座，下面是几位同学的安装方案，其中正确的是A．从白炽灯控制开关的两个接线柱上分别引出两根线将插座接入B．从白炽灯灯头接线盒内的两个接线柱上分别引出两根线将插座接入C．剥开a、b分别引出两根线将插座接入D．剥开a、c分别引出两根线将插座接入【】11、某同学在学习家庭电路时，安装了两盏额定电压均为220V的完好的白炽灯(甲和乙)和两个插座，如图7所示，如果两个插座均未连入家用电器，将电路中的开关全部闭合，保险丝未熔断，那么各用电器工作的情况是A、甲、乙都正常工作B、只有乙正常工作C、甲、乙都不正常工作D、只有甲正常工作【】12、当有人发生触电事故时，下列做法中，正确的是A.迅速用手将人脱离触电区B.用水果刀将电线割断C.立即断开闸刀开关或空气开关，或者用干燥竹竿挑开电线D.赶快逃离现场【】13、家用电器中的总阻的变化情况是A.只开一盏灯时，电路中总电阻最小B.不开灯时，电路中电阻为零C.所有灯都开时，电路中的总电阻最大D.所有灯都开时，电路中的总电阻最小【】14、图8甲所示为一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)，它连入电路如图8乙所示。下列说法正确的是A．灯和插座是串联的B．灯和插座是并联的C．开关只控制插座D．开关同时控制灯和插座【】15、小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。图9所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是二、填空题（每空1分，共24分）16、家庭电路中每盏灯都有一个开关，跟电灯，用来控制电灯的通断，其他家用电器也都有自己的开关。家用电器要联接入电路中。17、家庭电路的两根线，一根叫火线，另一根叫零线。在低电压供电的电源处，线是acb图6图5图9图7灿若寒星制作灿若寒星制作接地的。所以在正常情况下，线与地之间没有电压，线和地之间有220V的电压。18、家庭电路中要装表，它用来测用户在一定时间内消耗多少千瓦时的电能。电能表要装在家庭电路的路上。19、辨别火线和零线可以用测电笔，使...
