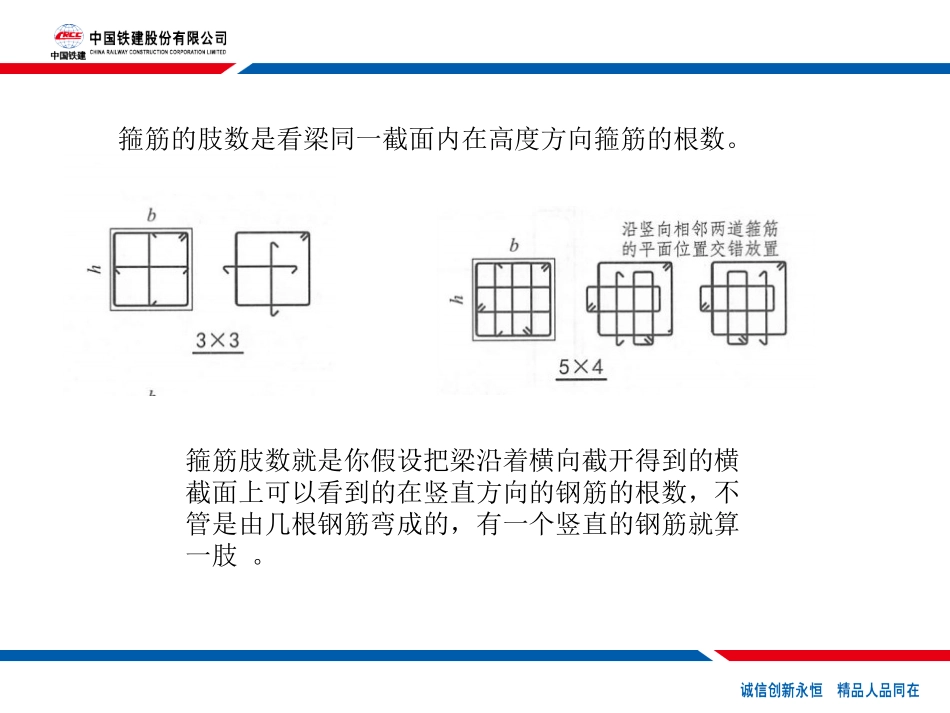

如何快速读懂钢筋配筋图中国铁建股份有限公司主讲人：张雨一、箍筋箍筋的作用：用来满足斜截面抗剪强度，并联结受力主筋和受压区混筋骨架的钢筋。箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。箍筋肢数就是你假设把梁沿着横向截开得到的横截面上可以看到的在竖直方向的钢筋的根数，不管是由几根钢筋弯成的，有一个竖直的钢筋就算一肢。箍筋表示方法(1)Ф10@100/200，表示箍筋为HPB300级钢筋，直径为10，加密区间距为100，非加密区问距为200。(2)Ф10@100/200(Ф12@100)，表示柱中箍筋为HPB300级钢筋，直径为10,加密区问距为100，非加密区间距为200.框架节点核心区箍筋为HPB300级钢筋，直径为12，间距为100.(3)当箍筋沿柱全高为一种间距时，则不使用“/”线。[例]Ф10@100,表示沿柱全高范围内箍筋均为HPB300,钢筋直径为10,间距为100。(4)当圆柱采用螺旋箍筋时，需在箍筋前加“L”。【例】LФ10@100/200，表示采用螺旋箍筋，HPB300,钢筋直径为10。(5)φ8@200(2)表示箍筋为Φ8，间距为200,双肢箍。(6)φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍；非加密区间距150，双肢箍。注：箍筋对纵筋至少隔一拉一冠梁配筋图细晶粒热轧带肋二、钢筋的等级和符号：钢筋的标注：三、钢筋的锚固长度钢筋混凝土结构中的钢筋能够受力，主要是依靠钢筋和混凝土之间的粘结锚固作用，因此锚固是钢筋混凝土结构受力的基础，如果钢筋的锚固失效，则结构可能丧失承载能力并由此引发结构破坏。钢筋的锚固长度与钢筋的等级直径、混凝土类型、及抗震等级有关。混凝土斜撑与冠梁节点四、钢筋的画法钢筋的区分：1、受力筋：承受力或压力的钢筋。2、架力筋：一般在梁中使用，与受力筋、箍筋一起形成钢筋骨架。3、箍筋：一般用于梁柱中，用来抗剪和组成钢筋骨架。4、分布筋：一般用于板内，与板内受力钢筋垂直。5、构造钢筋：因构件在构造上的要求或施工安装过程中的需要而配置的钢筋。6、弯起钢筋：主要在构件端部起着抗剪的作用。7、拉结钢筋：是构造上为了满足连接构件间稳定性需要而增设的钢筋。1）怎么样区分板的受力筋跟分布筋？（1）以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋；（2）以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；（3）以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，（4）负弯矩筋（如悬挑板）则相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。2）、架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。架立钢筋的直径与梁的跨度有关。）3）、分布筋；出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。）4)、贯通筋:是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。*架立筋和贯通筋有什么区别？架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。用于定位的后来可以不用，无须计算，而结构架立筋则须计算。架立筋起一定的受压作用，可以在一定程度上提高梁的承载力。这是两个互相交叉的概念。贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。贯通筋既可以是受力钢筋，也可以是架力钢筋。架立筋是构造要求...
