光伏并网发电系统设计概述VIP免费

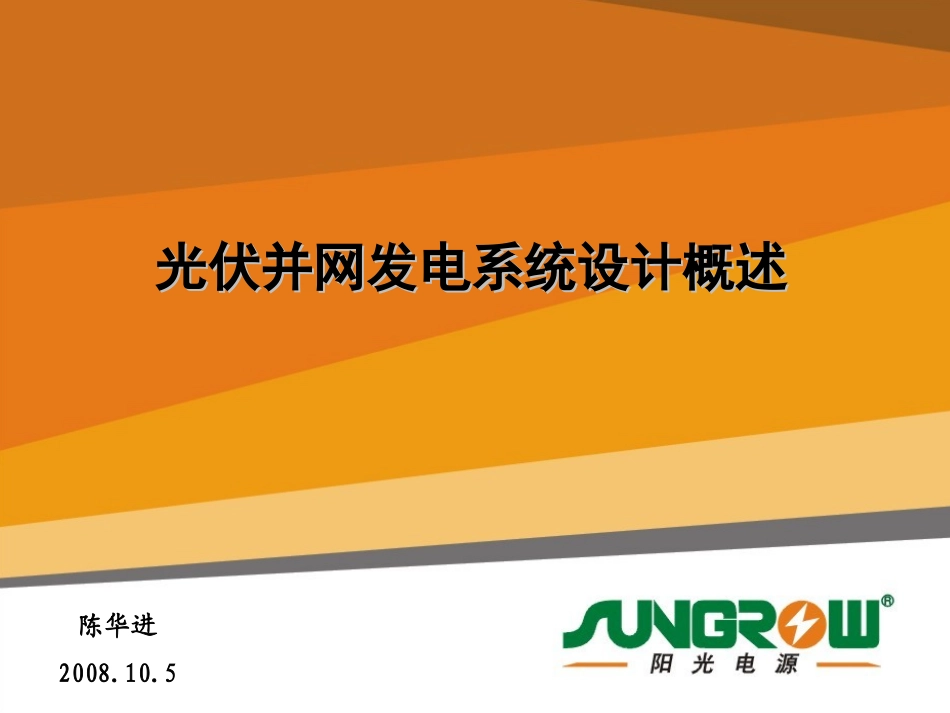

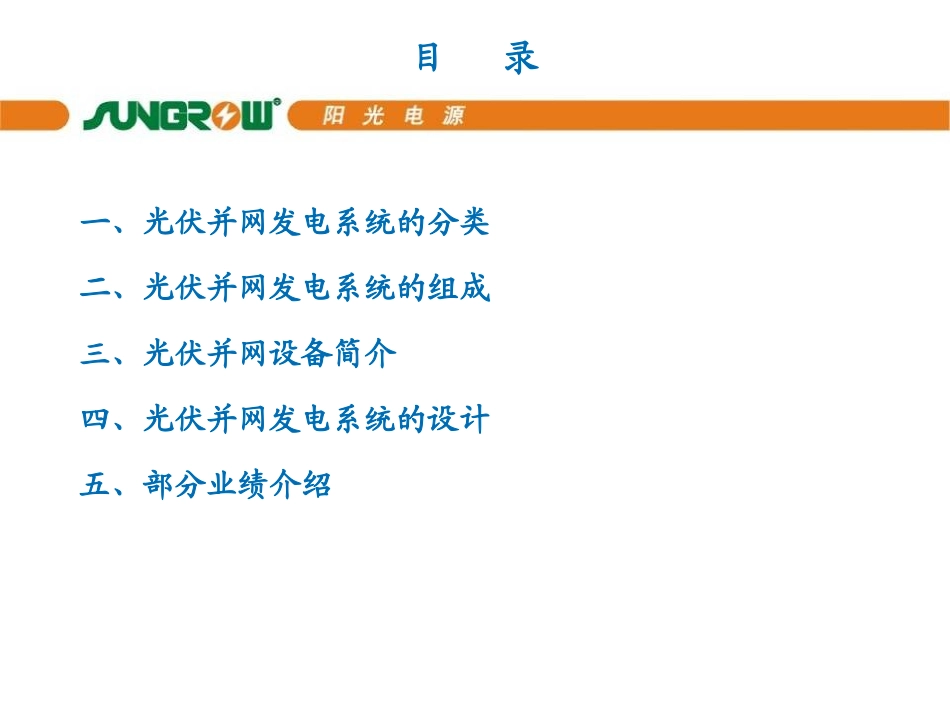

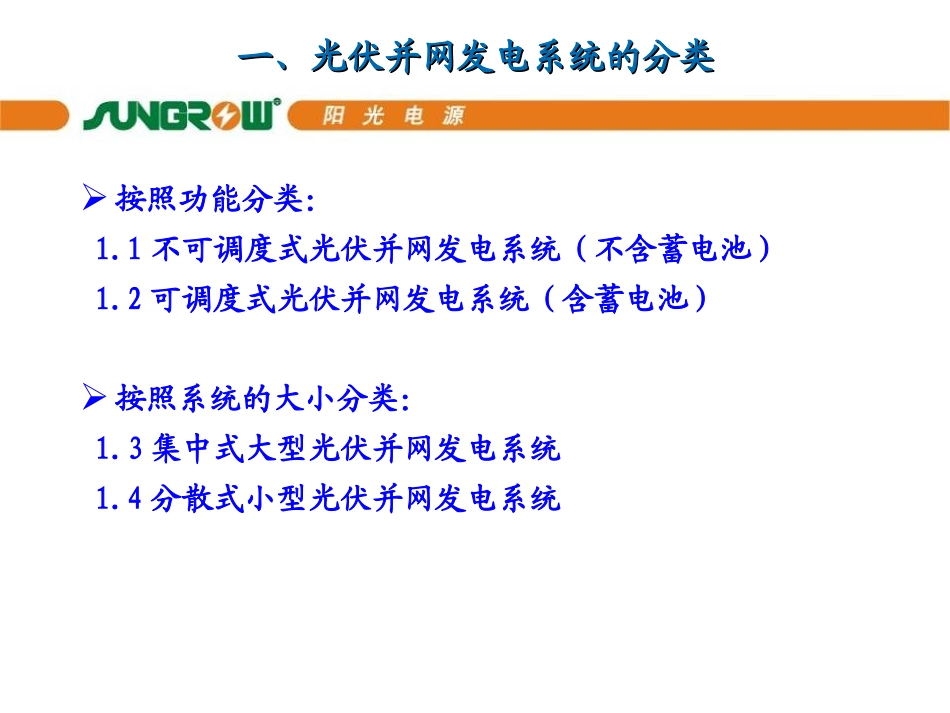

陈华进2008.10.5光伏并网发电系统设计概述光伏并网发电系统设计概述目录一、光伏并网发电系统的分类二、光伏并网发电系统的组成三、光伏并网设备简介四、光伏并网发电系统的设计五、部分业绩介绍按照功能分类：1.1不可调度式光伏并网发电系统（不含蓄电池）1.2可调度式光伏并网发电系统（含蓄电池）按照系统的大小分类：1.3集中式大型光伏并网发电系统1.4分散式小型光伏并网发电系统一、光伏并网发电系统的分类一、光伏并网发电系统的分类一、光伏并网发电系统的分类1.1不可调度式光伏并网发电系统（不含蓄电池）光伏阵列逆变器主配电开关交流负载交流电网不可调度式光伏并网发电系统中，并网逆变器将光伏阵列产生的直流电能转化为和电网电压同频、同相的交流电能并入电网，当主电网断电时，系统自动停止向电网供电。一、光伏并网发电系统的分类1.2可调度式光伏并网发电系统（含蓄电池）光伏阵列逆变器主配电开关不重要的交流负载交流电网蓄电池组重要的交流负载可调度式光伏并网发电系统中，配有储能环节(目前采用蓄电池组)。并网逆变器不但可以将光伏阵列产生的直流电能转化为和电网电压同频、同相的交流电能并入电网，而且还经DC/DC变换后给蓄电池充电。当主电网断电时，系统自动停止向电网供电，同时通过独立逆变给重要的交流负载供电。一、光伏并网发电系统的分类一、光伏并网发电系统的分类可调度式光伏并网发电系统在功能上虽然优于不可调度式光伏并网发电系统，但由于增加了储能环节，也带来了若干严重的弱点，正是这些弱点使可调度式光伏并网发电系统的应用规模当前还难与不可调度式相比较。可调度式光伏并网发电系统的弱点：•蓄电池寿命较短，一般5年左右。•蓄电池的价格相对昂贵。•蓄电池相对较重，体积较大，需占用很大的空间。•报废的蓄电池会造成环境的污染。一、光伏并网发电系统的分类一、光伏并网发电系统的分类不可调度式光伏并网发电系统的集成度高、可靠性高、安装和调试相对方便。省去蓄电池后的光伏系统不仅可以大幅度降低造价，还可以具有更高的发电效率和更好的环保性能。目前，我们所说的光伏并网发电系统基本上都是不可调度式的。一、光伏并网发电系统的分类1.3集中式大型光伏并网发电系统主要特点：•系统所发的电能直接输送到公用电网上，由电网统一调配向用户供电。•投资巨大、电池组件占地面积大、设计复杂、建设周期长。•一般需通过10KV以上的中、高压电网传输电能。•目前，在国内多为示范型的光伏电站。一、光伏并网发电系统的分类•美国4.6MW光伏电站一、光伏并网发电系统的分类•APS公司光伏电站一、光伏并网发电系统的分类•上海临港1.2MW光伏电站一、光伏并网发电系统的分类1.4分散式小型光伏并网发电系统主要特点：•系统所发的电能直接分配到用户的用电负载上，多余或不足的电力通过电网来调节。•投资小、可与建筑相结合、设计相对简单、建设周期短。•一般直接通过0.4KV电网传输电能。•比较适用于家庭和企业型用户。一、光伏并网发电系统的分类•阳光电源30KW光伏发电示范系统一、光伏并网发电系统的分类•深圳新天厂房100KW光伏并网发电系统二、光伏并网发电系统的组成二、光伏并网发电系统的组成2.1光伏并网发电系统的原理框图光伏组件并网逆变器电表公用电网光伏并网发电系统由光伏组件、逆变器、计量装置及配电系统组成。光伏组件通过“光伏效应”把光能转化为直流电能，经逆变器将直流电转换为与公用电网同频率、同相位的正弦波交流电，并馈入公用电网实现并网发电。二、光伏并网发电系统的组成二、光伏并网发电系统的组成2.2系统的主要组成部分2.2.1光伏组件2.2.2直流侧防雷配电2.2.3光伏并网逆变器2.2.4交流侧防雷配电（含电能计量表）2.2.5公用电网2.2.6监控装置2.2.7连接电缆及防护材料（略）2.2.8系统的防雷接地装置（略）2.2.9其他（如土建基础等）（略）二、光伏并网发电系统的组成二、光伏并网发电系统的组成2.2.1太阳能电池组件单晶硅组件多晶硅组件非晶硅组件常见的3种硅太阳电池组件二、光伏并网发电系统的组成二、光伏并网发电系统的组成重要的参数指标•峰值功率-----Wp•最大工作...
