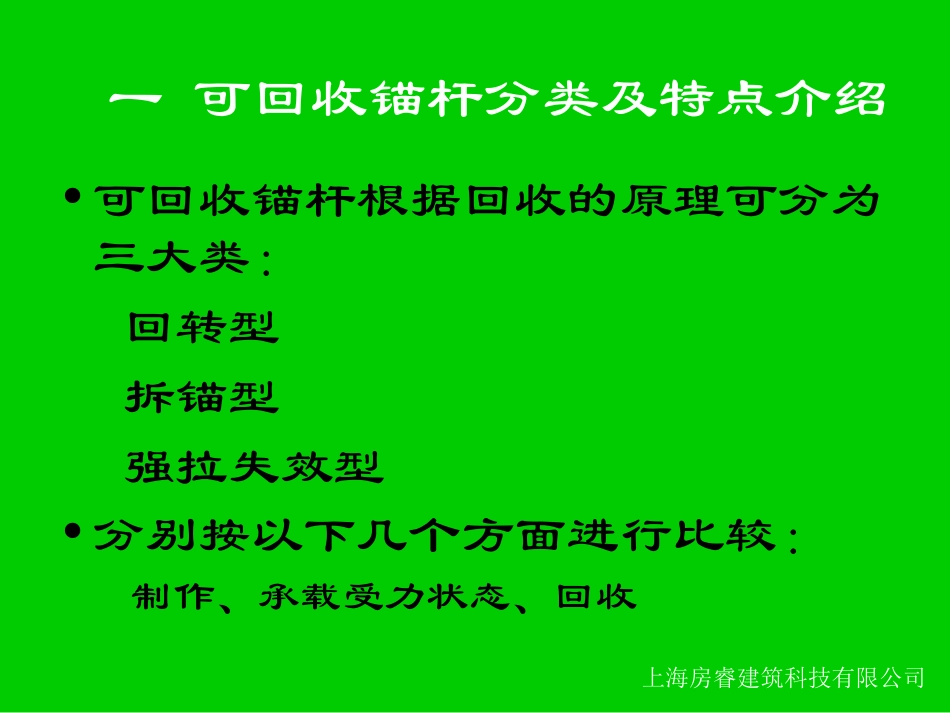

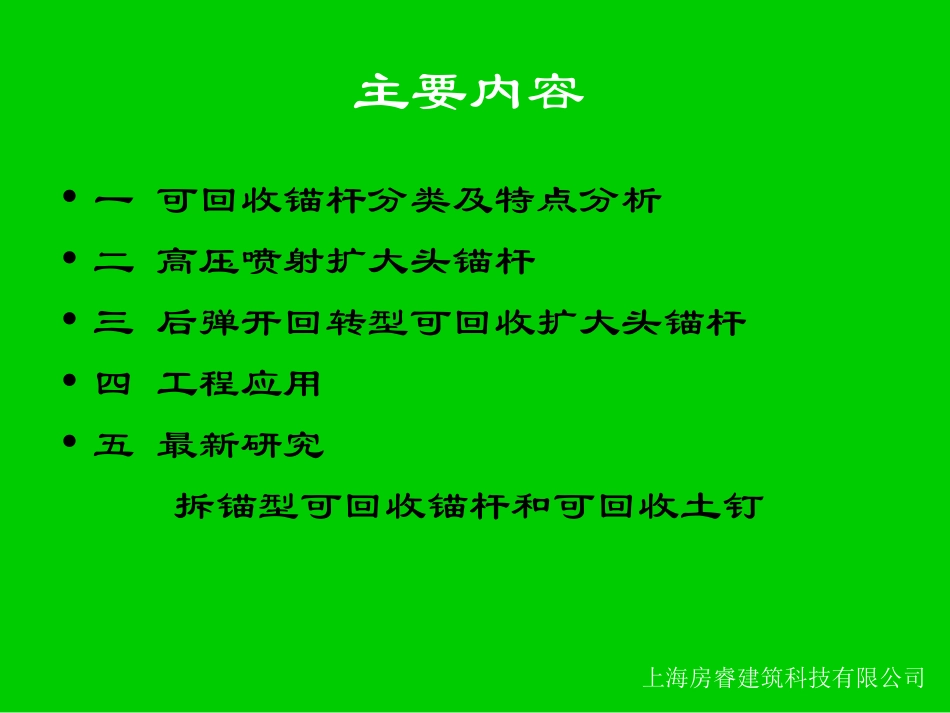

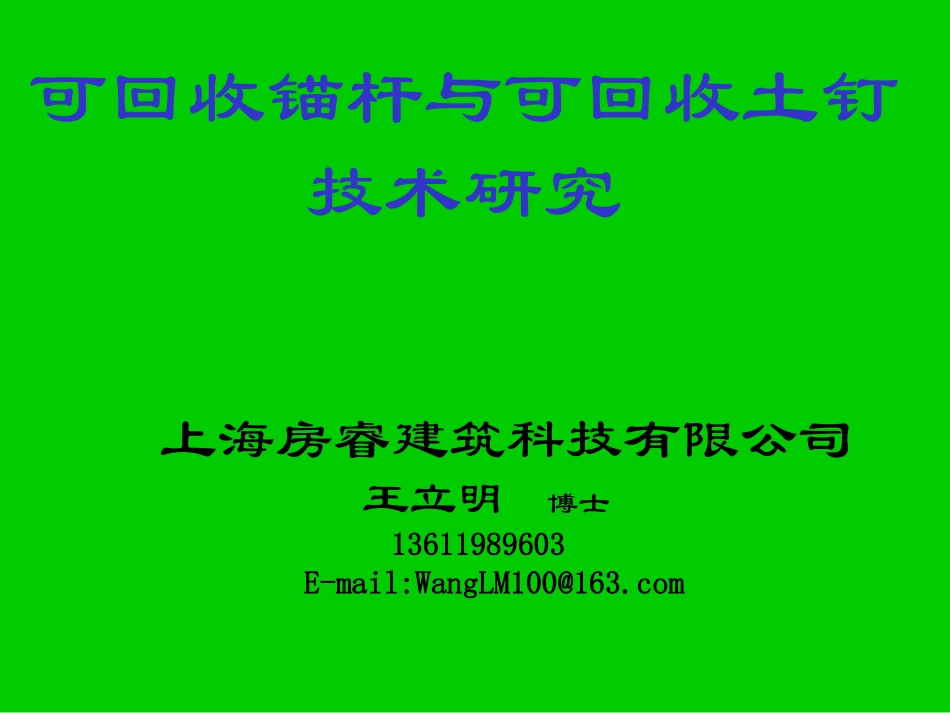

可回收锚杆与可回收土钉技术研究上海房睿建筑科技有限公司王立明博士13611989603E-mail:WangLM100@163.com主要内容•一可回收锚杆分类及特点分析•二高压喷射扩大头锚杆•三后弹开回转型可回收扩大头锚杆•四工程应用•五最新研究拆锚型可回收锚杆和可回收土钉上海房睿建筑科技有限公司•可回收锚杆根据回收的原理可分为三大类:回转型拆锚型强拉失效型•分别按以下几个方面进行比较:制作、承载受力状态、回收一可回收锚杆分类及特点介绍上海房睿建筑科技有限公司•1拆锚型•特点:承载受力阶段稳定可靠回收拉力小钢绞线(或杆体)后处理简单•⑴螺栓式可回收锚杆锚固端通过螺栓进行锚固,旋转螺栓或杆体回收钢绞线。杆体多为刚性杆且孔径较大,锚杆较短,厂家加工锚具,现场拼装。⑵锚具松落型采取措施让锚固端锚具和钢绞线分离,从而回收钢绞线。杆体为柔性索(钢绞线),孔径较小(可适用于孔径100mm以上的孔)。回收拉力很小。厂家加工(锚固端)锚具,现场拼装。上海房睿建筑科技有限公司•2强拉失效型锁定端放松后,对钢绞线施加大于锚固节点承载力一定阈值的张拉力,使锚固节点的挤压套或涨壳破坏。使锚固端失效后,将钢绞线拉出回收。特点:a承载受力阶段可靠性较差,如果锚杆受力超过阈值,承载力阶段将会失效,有风险。b回收拉力较大,超过锚杆承载力极限值。承载力的提高与回收拉力的降低是矛盾的。c杆体承载力超过节点承载力,杆体用料浪费。上海房睿建筑科技有限公司•3回转型•⑴滑轮回转型可回收锚杆(索)•⑵无粘结钢绞线回转型可回收锚杆(索)钢绞线分为后弹开和不弹开两类。后弹开钢绞线可应用于各种形式的扩大头锚杆(索)中。制作较简单,回收较方便,回收拉力较小(10-20KN)。承载力较高。缺点是:回收的钢绞线有一半螺旋打卷且钢绞线上残留油脂,后处理复杂,成本高。上海房睿建筑科技有限公司此处主要介绍:采用高压喷射成孔工艺的后弹开无粘结钢绞线回转型可回收扩大头锚杆(索)。上海房睿建筑科技有限公司二高压喷射扩大头锚杆(索)高压喷射扩孔是在土体内一定长度范围内对孔壁土体进行切割扩孔后形成一个圆柱状的扩大头空腔。扩孔结束后置入锚杆杆体,随即将纯水泥浆或砂浆注入扩孔底部,置换出原来重度较小的混合浆液。深圳:曾庆义博士专利。(一)适用范围•前提条件:为扩大头找到好土层。•适用范围:广泛适用于各种粘性土和砂土,以下土层除外:有机土;液限W>50%的土层;相对密实度Dr<0.3的砂土层。上海房睿建筑科技有限公司(二)施工工艺1钻孔2扩孔分为水扩和浆扩两个过程:粘土、粉质粘土和粉土水扩两遍,浆扩一遍;砂土水扩一遍,浆扩两遍。扩孔浆液水灰比:砂土1.0;粉土1.2;粉质粘土1.5;粘土1.5-1.8。扩孔高压喷射压力不小于25MPa。喷嘴移动速度:粉质粘土不大于10cm/min;粉土不大于15cm/min;砂土不大于20cm/min。上海房睿建筑科技有限公司三后弹开回转型可回收扩大头锚杆锚杆(索)杆体制作钻孔与扩孔锚杆(索)杆体安放钢绞线弹开拔出套管注浆置换注浆体养护张拉与锁定(一)施工流程钢绞线回收上海房睿建筑科技有限公司(二)施工工艺1锚杆(索)杆体制作(1)在钢绞线上安装合页式承压板上海房睿建筑科技有限公司合页式承压板夹具上海房睿建筑科技有限公司夹具合拢上海房睿建筑科技有限公司(2)合页式承压板及钢绞线锁紧、杆体绑扎上海房睿建筑科技有限公司杆体绑扎上海房睿建筑科技有限公司(3)钢绞线弹开地面弹开试验上海房睿建筑科技有限公司4杆体安放上海房睿建筑科技有限公司3旋喷成孔5拔出套管上海房睿建筑科技有限公司6注浆置换•取出钢套管后,将水灰比不大于0.5的纯水泥浆液注到扩大头的底部,将原来扩孔的混合浆液置换出来。7注浆体养护圈梁浇筑上海房睿建筑科技有限公司锚杆施工时间灵活,也可在圈梁浇筑后再施工锚杆。上海房睿建筑科技有限公司8张拉锁定•张拉值要达到设计值的1.05至1.1倍,以检验每根锚索(杆)的抗拔力。上海房睿建筑科技有限公司•预应力锁定值的确定,需通过试算或反算,以开挖到基坑坑底时的锚索(杆)拉力接近设计值为准。一般应为锚索(杆)抗拔力设计值的0.5至0.9倍。9钢绞线回收遗留扩...
