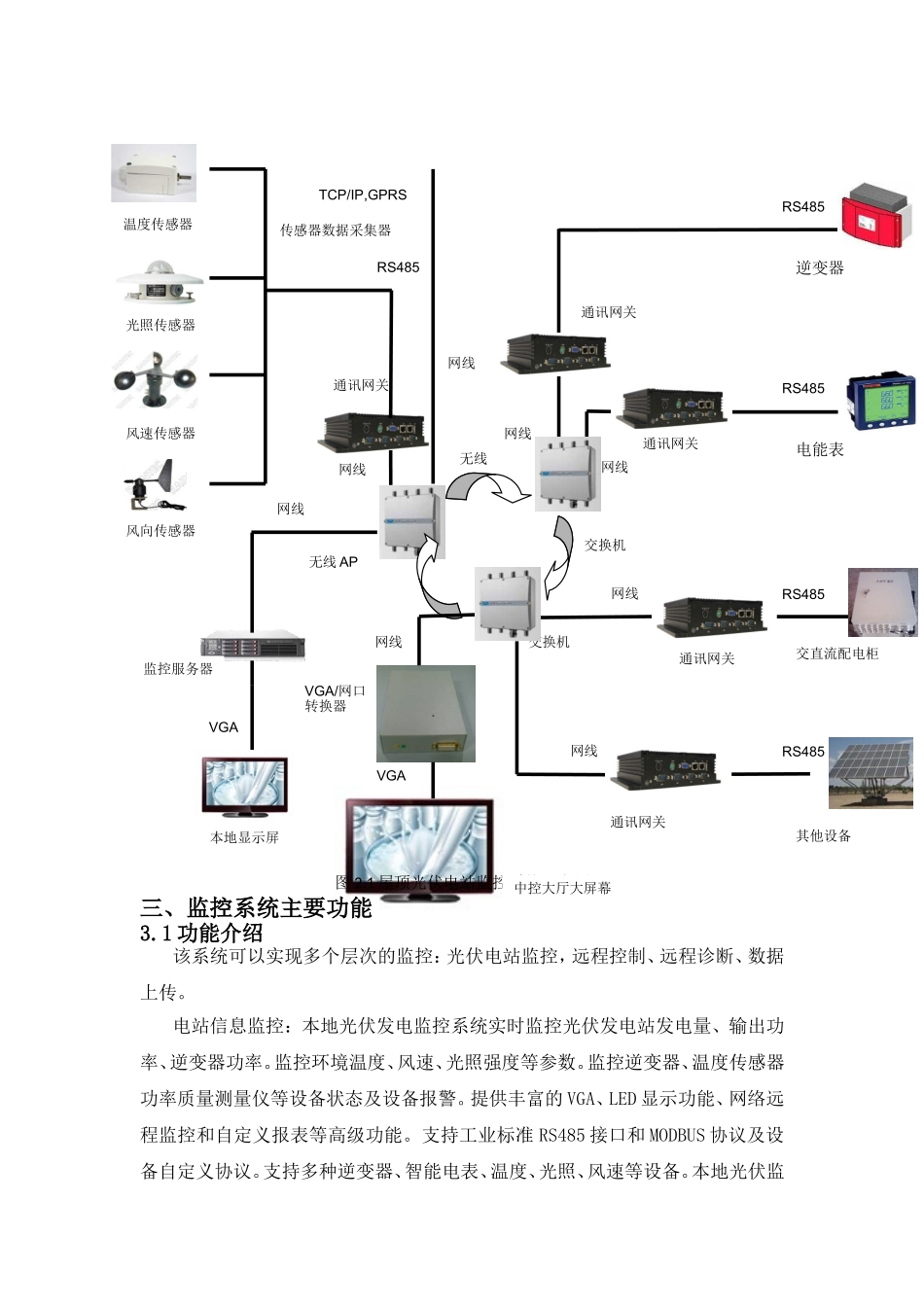

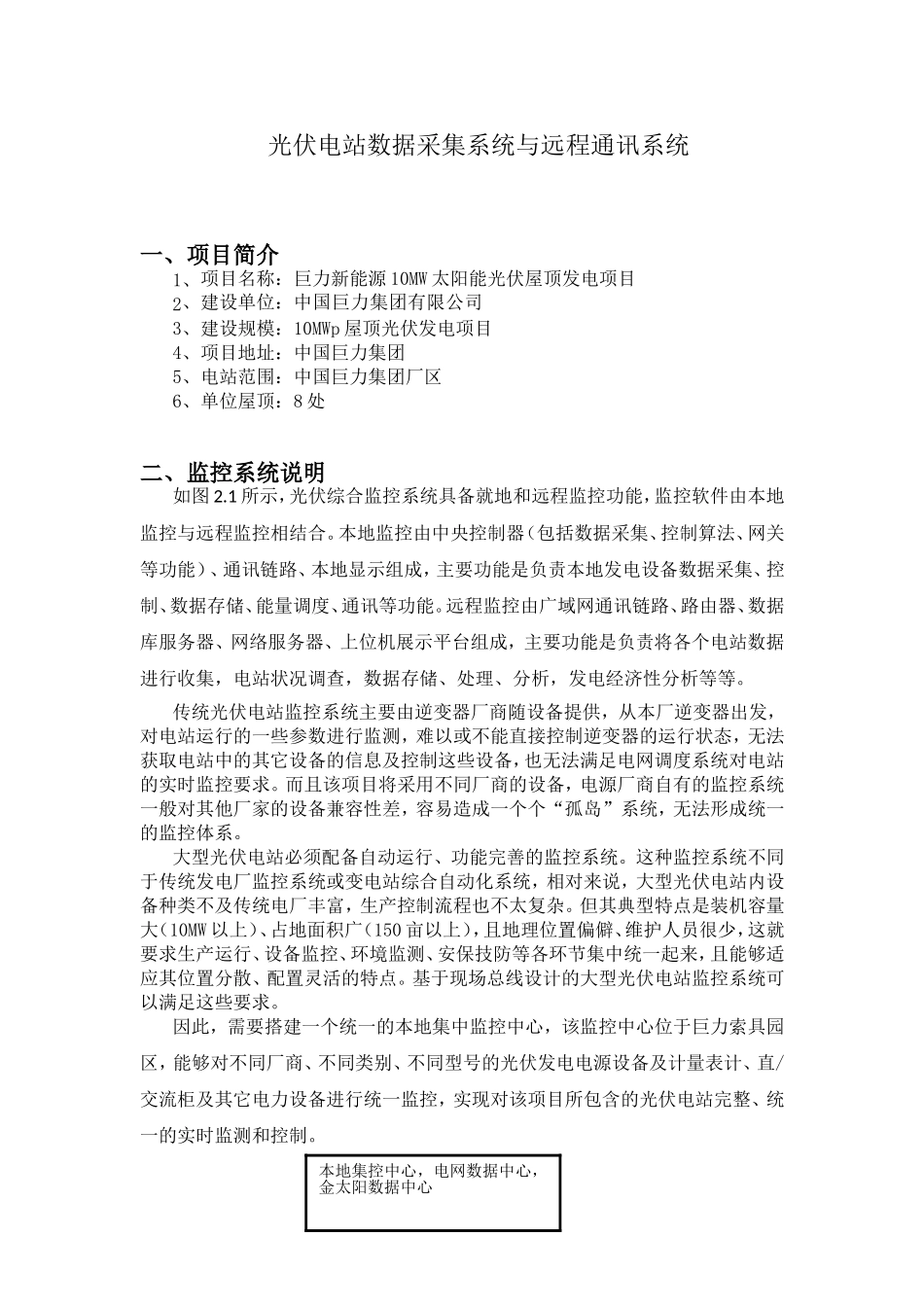

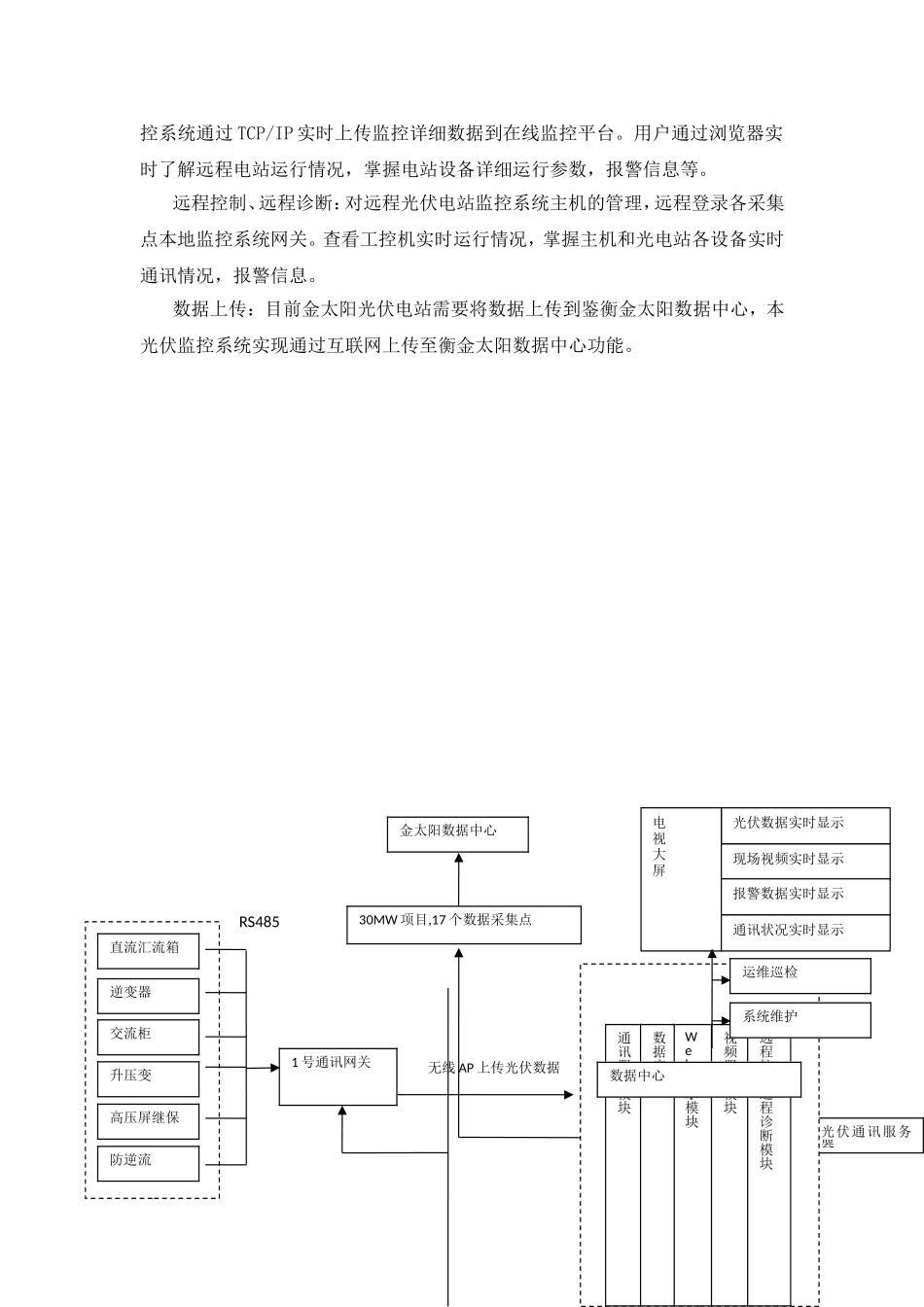

光伏电站数据采集系统与远程通讯系统一、项目简介1、项目名称：巨力新能源10MW太阳能光伏屋顶发电项目2、建设单位：中国巨力集团有限公司3、建设规模：10MWp屋顶光伏发电项目4、项目地址：中国巨力集团5、电站范围：中国巨力集团厂区6、单位屋顶：8处二、监控系统说明如图2.1所示，光伏综合监控系统具备就地和远程监控功能，监控软件由本地监控与远程监控相结合。本地监控由中央控制器（包括数据采集、控制算法、网关等功能）、通讯链路、本地显示组成，主要功能是负责本地发电设备数据采集、控制、数据存储、能量调度、通讯等功能。远程监控由广域网通讯链路、路由器、数据库服务器、网络服务器、上位机展示平台组成，主要功能是负责将各个电站数据进行收集，电站状况调查，数据存储、处理、分析，发电经济性分析等等。传统光伏电站监控系统主要由逆变器厂商随设备提供，从本厂逆变器出发，对电站运行的一些参数进行监测，难以或不能直接控制逆变器的运行状态，无法获取电站中的其它设备的信息及控制这些设备，也无法满足电网调度系统对电站的实时监控要求。而且该项目将采用不同厂商的设备，电源厂商自有的监控系统一般对其他厂家的设备兼容性差，容易造成一个个“孤岛”系统，无法形成统一的监控体系。大型光伏电站必须配备自动运行、功能完善的监控系统。这种监控系统不同于传统发电厂监控系统或变电站综合自动化系统，相对来说，大型光伏电站内设备种类不及传统电厂丰富，生产控制流程也不太复杂。但其典型特点是装机容量大（10MW以上）、占地面积广（150亩以上），且地理位置偏僻、维护人员很少，这就要求生产运行、设备监控、环境监测、安保技防等各环节集中统一起来，且能够适应其位置分散、配置灵活的特点。基于现场总线设计的大型光伏电站监控系统可以满足这些要求。因此，需要搭建一个统一的本地集中监控中心，该监控中心位于巨力索具园区，能够对不同厂商、不同类别、不同型号的光伏发电电源设备及计量表计、直/交流柜及其它电力设备进行统一监控，实现对该项目所包含的光伏电站完整、统一的实时监测和控制。本地集控中心，电网数据中心，金太阳数据中心图2.1屋顶光伏电站监控系统示意图三、监控系统主要功能3.1功能介绍该系统可以实现多个层次的监控：光伏电站监控，远程控制、远程诊断、数据上传。电站信息监控：本地光伏发电监控系统实时监控光伏发电站发电量、输出功率、逆变器功率。监控环境温度、风速、光照强度等参数。监控逆变器、温度传感器功率质量测量仪等设备状态及设备报警。提供丰富的VGA、LED显示功能、网络远程监控和自定义报表等高级功能。支持工业标准RS485接口和MODBUS协议及设备自定义协议。支持多种逆变器、智能电表、温度、光照、风速等设备。本地光伏监网线交换机VGA/网口转换器通讯网关RS485网线逆变器VGAVGATCP/IP,GPRS传感器数据采集器本地显示屏温度传感器光照传感器风速传感器风向传感器中控大厅大屏幕RS485通讯网关RS485无线电能表RS485交直流配电柜RS485网线其他设备交换机网线监控服务器网线通讯网关无线AP网线网线通讯网关通讯网关网线控系统通过TCP/IP实时上传监控详细数据到在线监控平台。用户通过浏览器实时了解远程电站运行情况，掌握电站设备详细运行参数，报警信息等。远程控制、远程诊断：对远程光伏电站监控系统主机的管理，远程登录各采集点本地监控系统网关。查看工控机实时运行情况，掌握主机和光电站各设备实时通讯情况，报警信息。数据上传：目前金太阳光伏电站需要将数据上传到鉴衡金太阳数据中心，本光伏监控系统实现通过互联网上传至衡金太阳数据中心功能。无线AP上传光伏数据金太阳数据中心30MW项目,17个数据采集点光伏通讯服务器逆变器直流汇流箱交流柜升压变高压屏继保防逆流1号通讯网关RS485通讯服务模块Web显示模块数据库视频服务模块远程控制远程诊断模块数据中心光伏数据实时显示电视大屏现场视频实时显示报警数据实时显示通讯状况实时显示运维巡检系统维护图3.1监控系统功能模块图3.2监控范围电站主要数据。包括：逆变器监控参数：PN,SN,PV输入电压,PV输入电流，交流输出电压，电流，频率，功率，逆变器温度...
