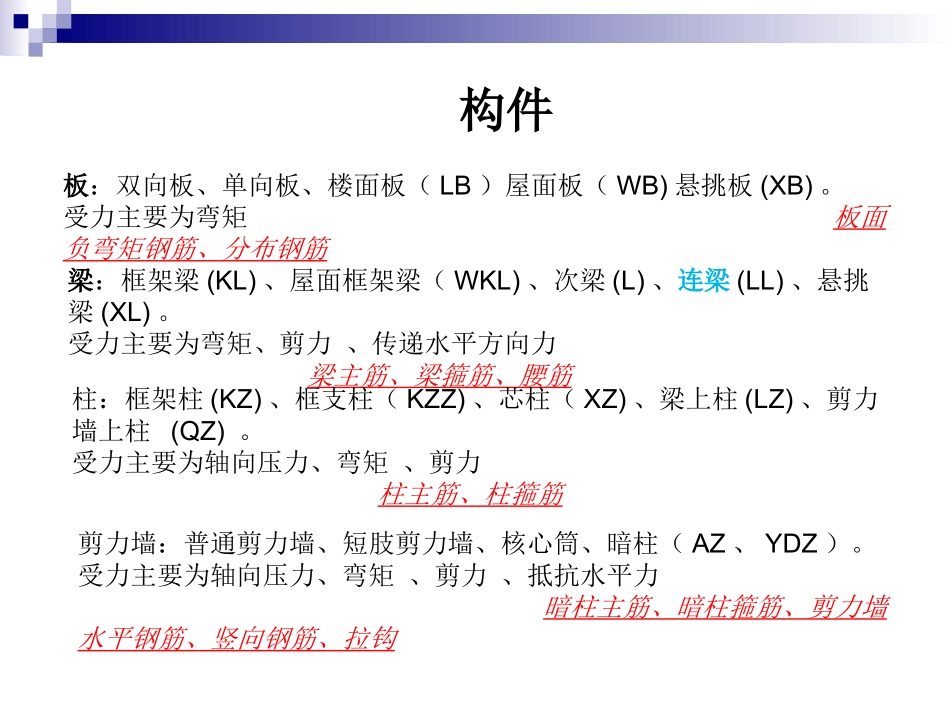

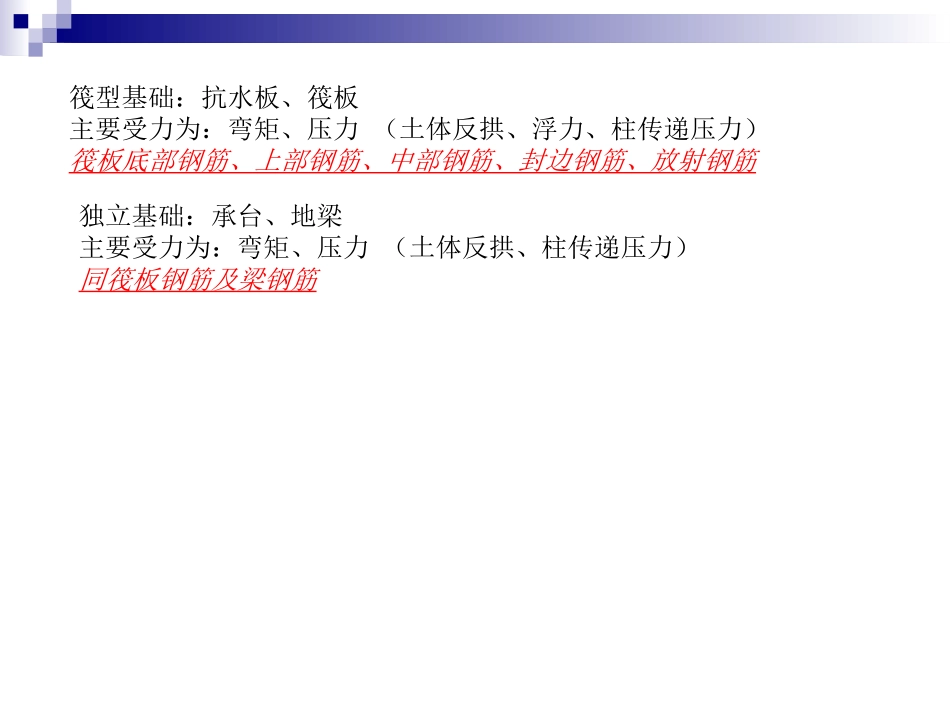

平法专业培训构件板：双向板、单向板、楼面板（LB）屋面板（WB)悬挑板(XB)。受力主要为弯矩板面负弯矩钢筋、分布钢筋梁：框架梁(KL)、屋面框架梁（WKL)、次梁(L)、连梁(LL)、悬挑梁(XL)。受力主要为弯矩、剪力、传递水平方向力梁主筋、梁箍筋、腰筋柱：框架柱(KZ)、框支柱（KZZ)、芯柱（XZ)、梁上柱(LZ)、剪力墙上柱(QZ)。受力主要为轴向压力、弯矩、剪力柱主筋、柱箍筋剪力墙：普通剪力墙、短肢剪力墙、核心筒、暗柱（AZ、YDZ）。受力主要为轴向压力、弯矩、剪力、抵抗水平力暗柱主筋、暗柱箍筋、剪力墙水平钢筋、竖向钢筋、拉钩筏型基础：抗水板、筏板主要受力为：弯矩、压力（土体反拱、浮力、柱传递压力）筏板底部钢筋、上部钢筋、中部钢筋、封边钢筋、放射钢筋独立基础：承台、地梁主要受力为：弯矩、压力（土体反拱、柱传递压力）同筏板钢筋及梁钢筋砼保护层砼保护层：结构构件中的钢筋骨架被浇筑于砼中，在钢筋骨架的外围四周必须有砼将钢筋包裹住，钢筋外皮与砼面（即构件外表面）之间的距离，就是钢筋的砼保护层厚度。锚固长度钢筋的锚固长度：指钢筋伸入支座内的长度。其目的是防止钢筋被拔出。钢筋锚固1、新规范中增加了基本锚固lab，labE2、la=ζa(修正系数)*lab3、laE=ζaE(抗震锚固长度修正系数)*laHRB335C25普通钢筋抗震等级为2级直径大于25时其抗震锚固长度是多少？（新旧对比）lae=1.15(抗震系数）*lala=33d*1.1（修正系数）lae=1.15*1.1*33d搭接长度工厂生产出来的钢筋均按一定规格(如9米和12米)的定长尺寸制作的。而实际工程中使用的钢筋均是有长有短，形状各异，因此需要对钢筋进行处理。连接的方法有绑扎、焊接及机械连接等钢筋搭接长度就是指：钢筋在连接时，其相互重叠部分的长度。采用不同的连接方式、不同的钢筋级别和砼标号及是否抗震等，规范都对钢筋的搭接长度有相应的要求，但不能小于300mm。搭接长度算法柱是梁的支座基础梁是柱的支座梁是板的支座结构各构件的连接关系（支座）结构各构件的连接关系（支座）特点：支座内箍筋连续通过柱是梁的支座基础板(或基础梁)是柱、墙的支座钢筋计算规则1、钢筋抽样：简单的说，就是计算一个工程项目的钢筋总重量，得出的结果一般是多少吨。2、钢筋的重量=钢筋的设计长度*钢筋的比重所以计算钢筋工程主要是计算各个类型各个直径钢筋的长度。钢筋计算依据建筑结构施工图平面整体表示设计方法（简称平法）是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造祥图相配合，即构成一套新型完整的结构设计。平法的推广应用是我国结构施工图表示方法的一次重大改革。平法自推广以来，先后推出96G101、00G101、03G101-1、11G101-1共四套图集，目前最新出版的是11G101-1，此图集从2011年9月1日起执行。柱平法柱配筋计算柱编号xxQZ剪力墙上柱xxLZ梁上柱xxXZ芯柱xxKZZ框支柱xxKZ框架柱序号代号柱类型框架柱列表注写方式屋面15.870412.2703.638.6703.624.4704.21-0.0304.5-1-4.5304.5层号标高（m）层高框架柱截面注写方式柱所在位置不同钢筋节点构造也不同与基础的连接----基础插筋中间层钢筋的连接-----主要注意连接形式顶层的钢筋锚固-----要根据柱子所在位置不同区分柱子类型（边、角、中柱）框架柱基础插筋柱插筋（11G101-3P59)一插筋竖直段长度Hj-bhc-d无地下室柱—嵌固部位有地下室柱—嵌固部位基础插筋长度：弯折+深入基础竖直长度+上层露出长度弯折长度基础厚-底部保护层厚度层净高/3（无地下室）+绑扎=lle(短）2.3lle(长）机械+35d焊+max(35d,500)max(Hn/6,500,hc)（有地下室）Max(6d,150)HJ-bhc-d层高-楼层框架梁高当HJ>LaE弯折长度基础厚-底部保护层厚度层净高/3（无地下室）层净高/6（有地下室）15dHj-bhc-d层高-楼层框架梁高当HJ<=LaE基础插筋长度：弯折+深入基础竖直长度+上层露出长度中间层柱子纵筋长度纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE非连接区＝max（1/6Hn、500、Hc）中柱边柱角柱顶层柱纵筋构造角柱中柱边柱边、角、中柱边角柱节点中柱节点p60箍筋标注方法...
