使用VBA进行solidworks开发指南VIP专享VIP免费

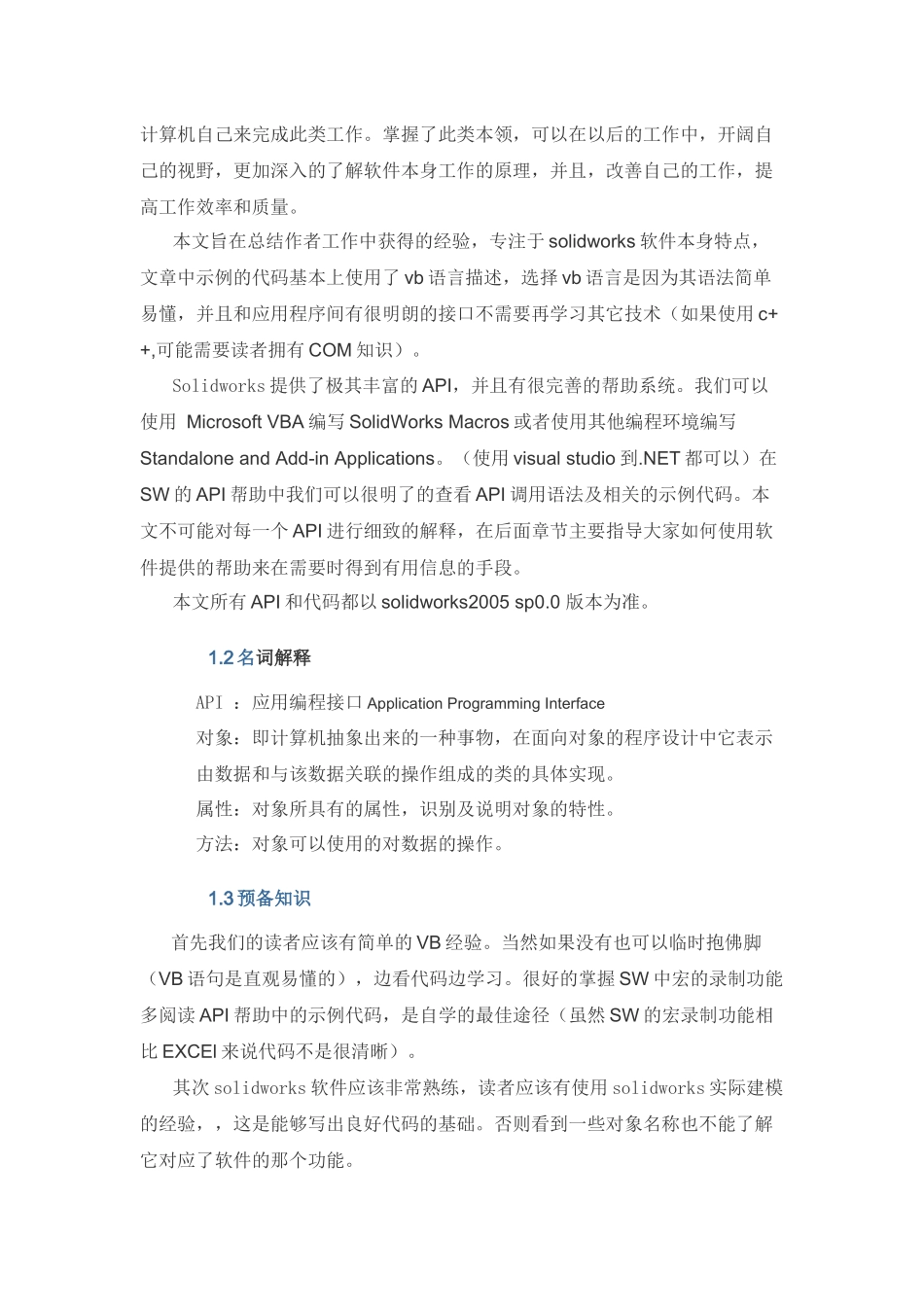

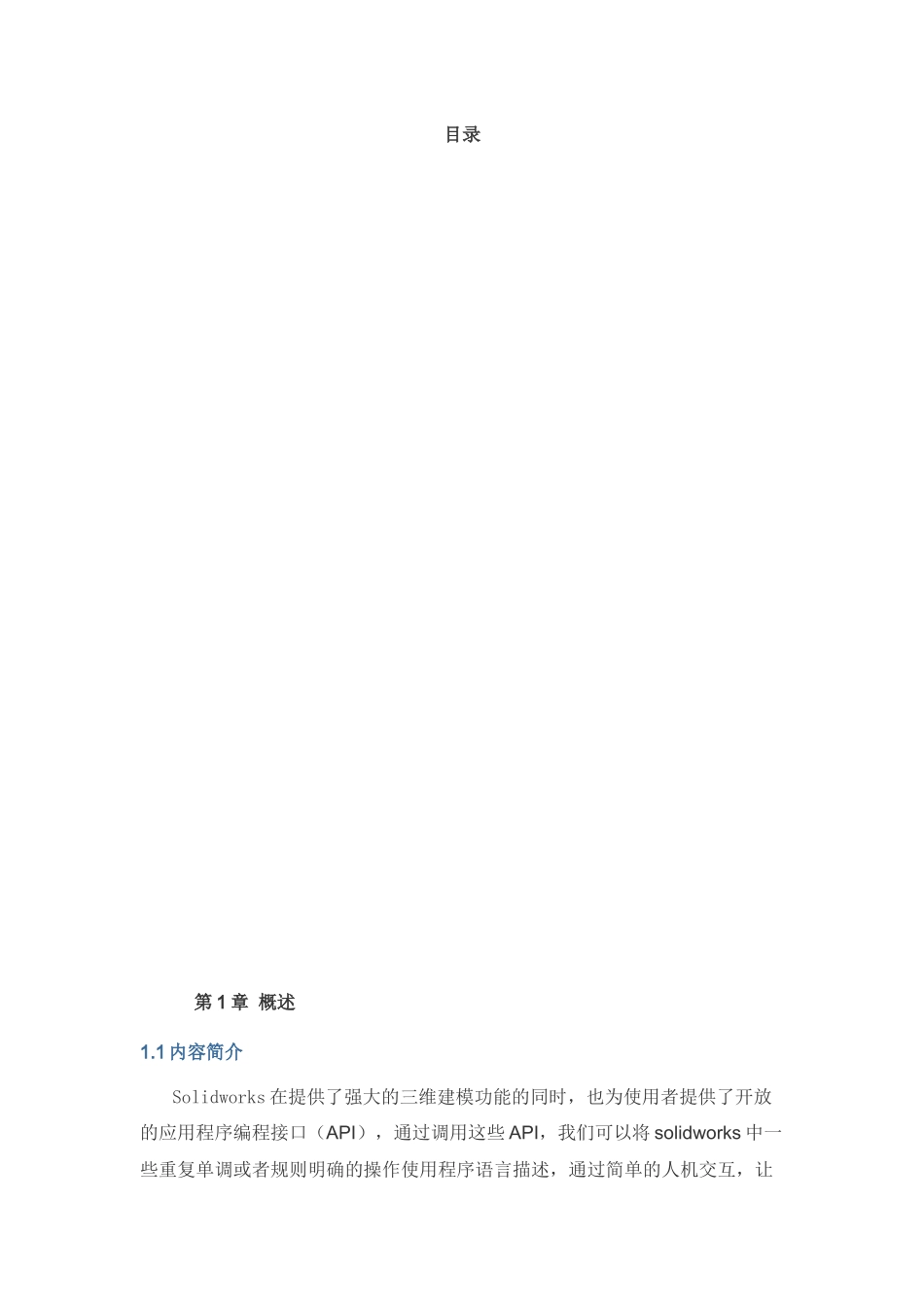

目录第1章概述1.1内容简介Solidworks在提供了强大的三维建模功能的同时，也为使用者提供了开放的应用程序编程接口（API），通过调用这些API，我们可以将solidworks中一些重复单调或者规则明确的操作使用程序语言描述，通过简单的人机交互，让计算机自己来完成此类工作。掌握了此类本领，可以在以后的工作中，开阔自己的视野，更加深入的了解软件本身工作的原理，并且，改善自己的工作，提高工作效率和质量。本文旨在总结作者工作中获得的经验，专注于solidworks软件本身特点，文章中示例的代码基本上使用了vb语言描述，选择vb语言是因为其语法简单易懂，并且和应用程序间有很明朗的接口不需要再学习其它技术（如果使用c++,可能需要读者拥有COM知识）。Solidworks提供了极其丰富的API，并且有很完善的帮助系统。我们可以使用MicrosoftVBA编写SolidWorksMacros或者使用其他编程环境编写StandaloneandAdd-inApplications。（使用visualstudio到.NET都可以）在SW的API帮助中我们可以很明了的查看API调用语法及相关的示例代码。本文不可能对每一个API进行细致的解释，在后面章节主要指导大家如何使用软件提供的帮助来在需要时得到有用信息的手段。本文所有API和代码都以solidworks2005sp0.0版本为准。1.2名词解释API：应用编程接口ApplicationProgrammingInterface对象：即计算机抽象出来的一种事物，在面向对象的程序设计中它表示由数据和与该数据关联的操作组成的类的具体实现。属性：对象所具有的属性，识别及说明对象的特性。方法：对象可以使用的对数据的操作。1.3预备知识首先我们的读者应该有简单的VB经验。当然如果没有也可以临时抱佛脚（VB语句是直观易懂的），边看代码边学习。很好的掌握SW中宏的录制功能多阅读API帮助中的示例代码，是自学的最佳途径（虽然SW的宏录制功能相比EXCEl来说代码不是很清晰）。其次solidworks软件应该非常熟练，读者应该有使用solidworks实际建模的经验，，这是能够写出良好代码的基础。否则看到一些对象名称也不能了解它对应了软件的那个功能。如果英文不够好，请准备及时词典，如金山词霸等。Solidworks提供的API帮助是纯英文的，solidworks汉化的还不错，不明白为什么不顺便把API帮助也翻过来。准备好，我们可以开始了.第2章录制、编辑、运行宏2.1录制、编辑、运行宏基本步骤：开始solidworks编程的最快方式就是录制宏。宏可以记录用户的操作将其记录为一系列solidworksAPI的调用。在solidworks“工具”菜单“宏”中有运行、录制、新建、编辑等选项。我们选择“录制”来开始记录用户操作，选择“停止”来结束宏的录制。结束后会提示保存宏文件，其后缀名为.swp。（估计是solidworksprogram的意思吧）。录制到停止间对solidworks进行的操作都将记录到宏文件中。但是直接录制的宏程序的可用性很差，我们需要对它进行一些合理的优化，清理多余的语句，所以在录制完成宏之后需要编辑它。编辑宏的时候，选择“工具”菜单“宏”中的“编辑”，此时提示你选择要编辑的宏文件（swp文件）。选择后进入编辑界面（其实就是VBA的编辑器，叫集成环境也行）。需要说明的是，如果之前你在excel、word等软件中录制过宏程序，那么可能solidworks录制宏中的垃圾数据要更多些。2.2一些基本的建议：Solidworks在帮助中也有一个大体的介绍，在编辑一个新录制的宏时可以需要删除下面的多余代码（Deleteextralinesofcode）:1、ThefollowingvariablesaredeclaredautomaticallyinaSolidWorksmacro.Deleteanyvariablesnotusedinthemacro.SolidWorks对象的声明是自动产生的，可以将没用到的删除2、Deletealllinesofcodethatchangetheview.删除切换视图的代码ardensays：像这样的Part.ActiveView().RotateAboutCenter0.0662574,0.0346621无情的删掉吧3、DeleteallModelDocExtension::SelectByID2callsappearingimmediatelybeforeModelDoc2::ClearSelection2calls.However,donotdeleteModelDocExtension::SelectByID2callsappearingimmediatelyafterModelDoc2::ClearSelection2calls.DeleteallModelDoc2::ClearSelection2callsappearingimmediatelybeforeModelDocExtension::...
