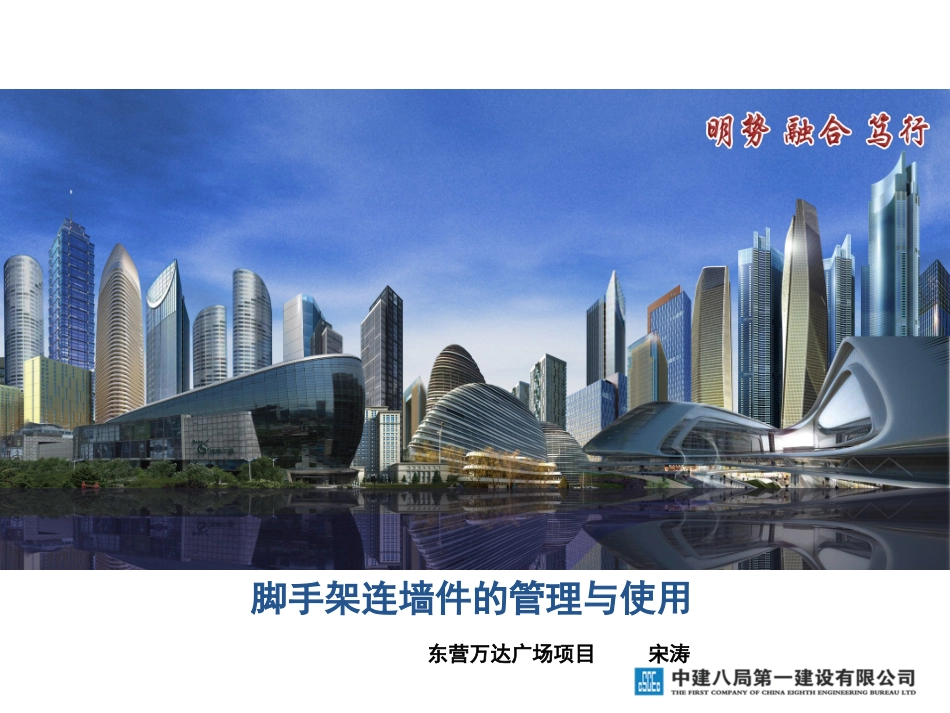

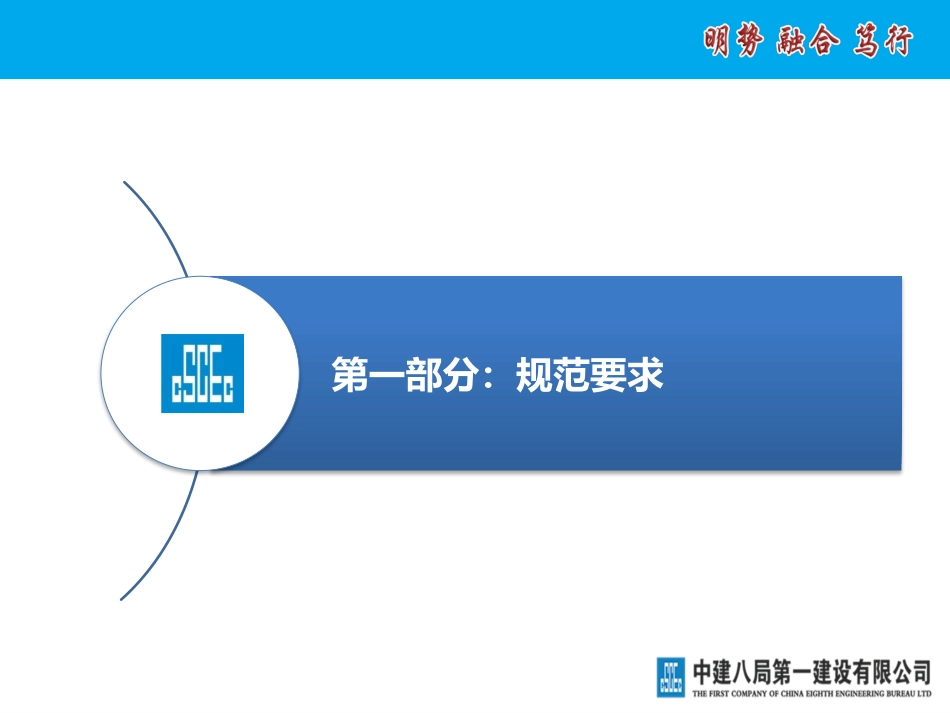

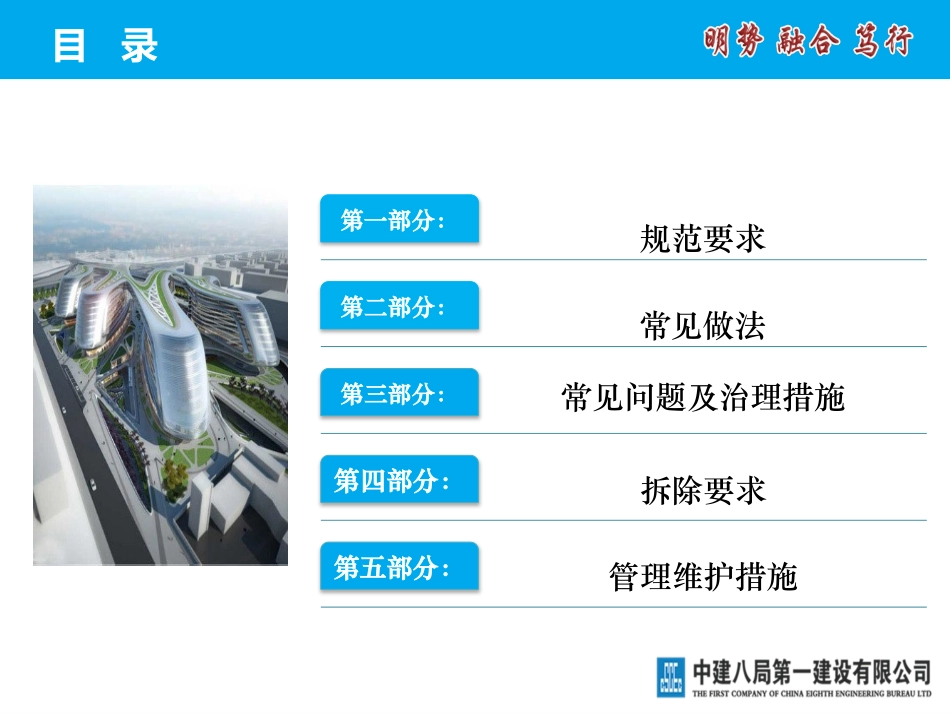

脚手架连墙件的管理与使用东营万达广场项目宋涛目录规范要求第一部分：常见做法第二部分：第三部分：第四部分：第五部分：常见问题及治理措施拆除要求管理维护措施第一部分：规范要求6．4连墙件6．4．1连墙件设置的位置、数量应按专项施工方案确定。6．4．2脚手架连墙件数量的设置除应满足本规范的计算要求外，还应符合表6．4．2的规定。搭设方法高度竖向间距（h）水平间距（la）每根连墙件覆盖面积（m2）双排落地≤50m3h3la≤40双排悬挑＞50m2h3la≤27单揸≤24m3h3la≤40表6.4.2连墙件布置最大间距注：h——步距；la——纵距。相关要求的依据：建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）6．4．3连墙件的布置应符合下列规定：1应靠近主节点设置，偏离主节点的距离不应大于300mm；（图1）2应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；3应优先采用菱形布置，或采用方形、矩形布置；6．4．4开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m。（脚手架开口处，还应设置横向斜撑）6．4．5连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。6．4．6连墙件必须采用可承受拉力和压力的构造。对高度24m以上的双排脚手架，应采用刚性连墙件与建筑物连接。6．4．7当脚手架下部暂不能设连墙件时应采取防倾覆措施。当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在45°~60°之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。6．4．8架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施。第二部分：常见做法安全周检图1：预埋管式连墙件图2：利用单根柱拉结式的连墙件图3：贯穿结构式连墙件图4：利用两根柱拉结式连墙件图5：窗洞口拉结式连墙件图6：柔性连墙件做法（刚度较差，现场使用受限）第三部分：常见问题常见问题1：脚手架开始搭设时，无法从底层第一步纵向水平杆处开始设置解决方法：设置临时抛撑，使用通长杆件与脚手架可靠连接规范：脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；常见问题2：建筑楼层过高，连墙件垂直间距大于4米解决方法：与结构柱拉结常见问题3：楼层边沿连续剪力墙，无法预埋短钢管解决方法：剪力墙预留孔，穿墙设置拉结点常见问题4：砌体施工时，连墙件位置与砌体冲突解决方法：保留连墙件，后期砌体堵洞常见问题5：安装窗户，连墙件被拆除解决方法：进行夹墙拉结常见问题6：安装阳台栏杆，连墙件被拆除解决方法：横担钢管拉结常见问题7：预埋短钢管，与拉结内外立杆不在一条线上，无法同时拉结内外立杆解决方法：预埋钢管与内外立杆连接后，方可浇筑混凝土注意：直角扣件同时连接内外立杆，连墙件先安装到位，后浇筑混凝土。避免只埋短钢管就浇筑混凝土，导致预埋管与内外立杆不在一条线上，只能连接一根立杆情况常见问题8：浇筑完混凝土，木工拆模将连墙件拆除解决方法：安全教育交底，拆完侧模，木工立即将连墙件恢复，否则罚款；拆模后，施工员安全员重新检查验收连墙件第四部分：拆除要求连墙件的拆除也应引起足够注意。连墙件必须随脚手架逐层、同步进行拆除，严禁先将连墙件整层拆除后再拆脚手架；脚手架分段拆除时，其拆除高差不应大于2步，如高差大于2步，应设法增设其他相应加固措施，即在拆除高差开口处加密设置临时拉结点：1）在门窗洞口处设置；2）在阳台栏杆或栏板处设置（栏板或栏杆多在外墙砌筑后开始施工，拆除脚手架前已经完成，可以利用）第五部分：管理维护措施一、涂刷红漆，提示工人禁止随意拆除1、浇筑混凝土前，检查连墙件是否设置到位（连接形式、间距）二、关键施工节点检查2、木工拆模后、二次砌体时、外墙施工时、阳台栏杆窗框安装时，要去检查连墙件是否被拆除3、六级大风暴雨等恶劣天气后，及时检查连墙件有无松动变形4、根据设计要求，受力较大部位，连墙件可设置防滑扣件防滑扣件结束语：连墙件是保证架体安全的重要措施，防止因风荷载而发生向内或向外的倾翻事故，同时可以作为架体的中间约...
