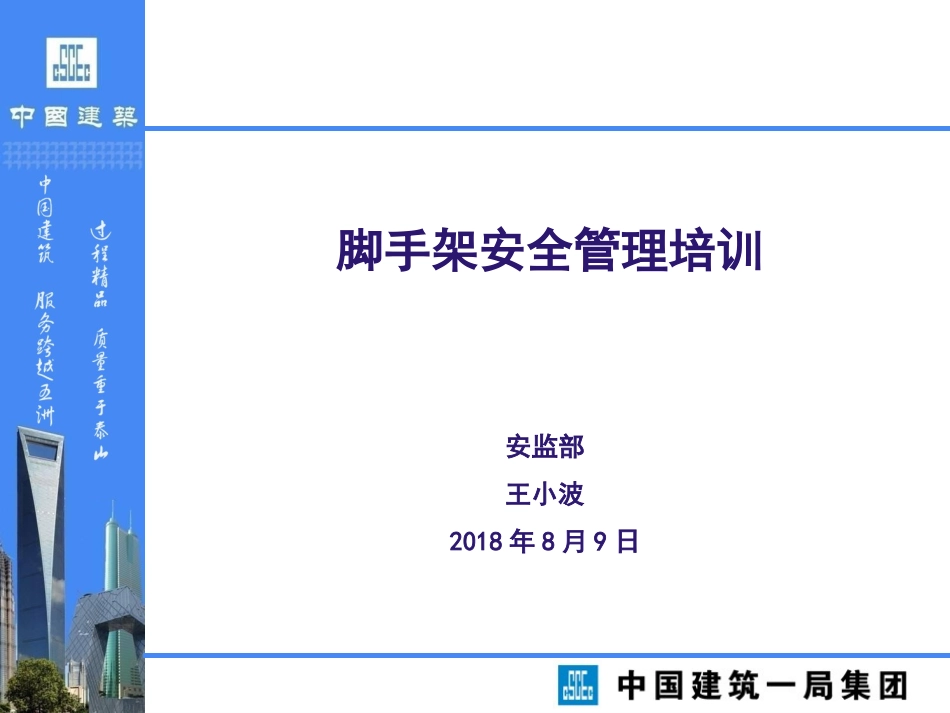

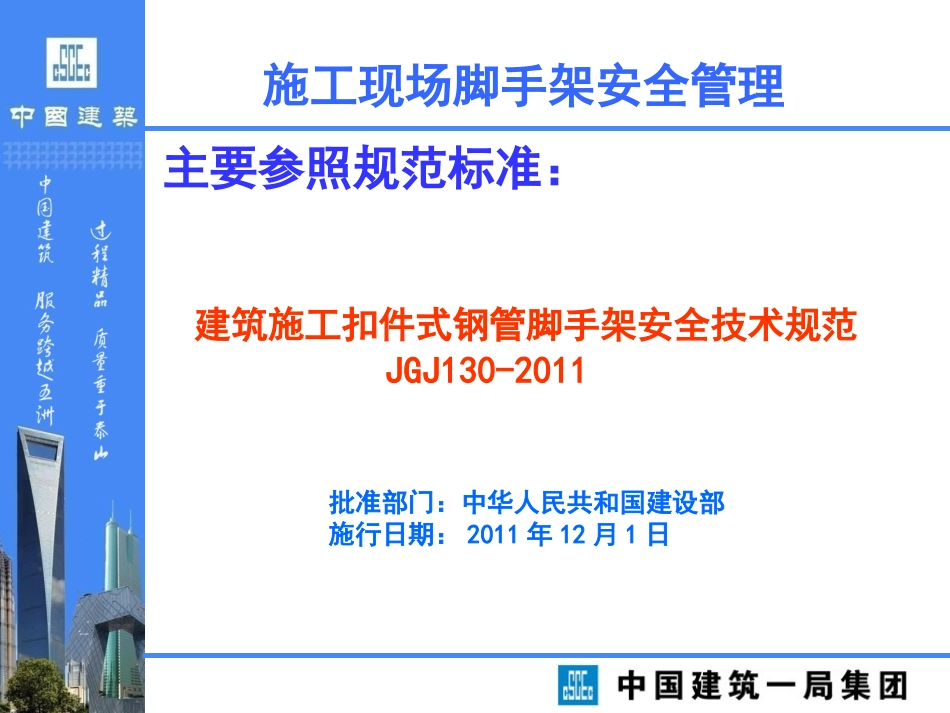

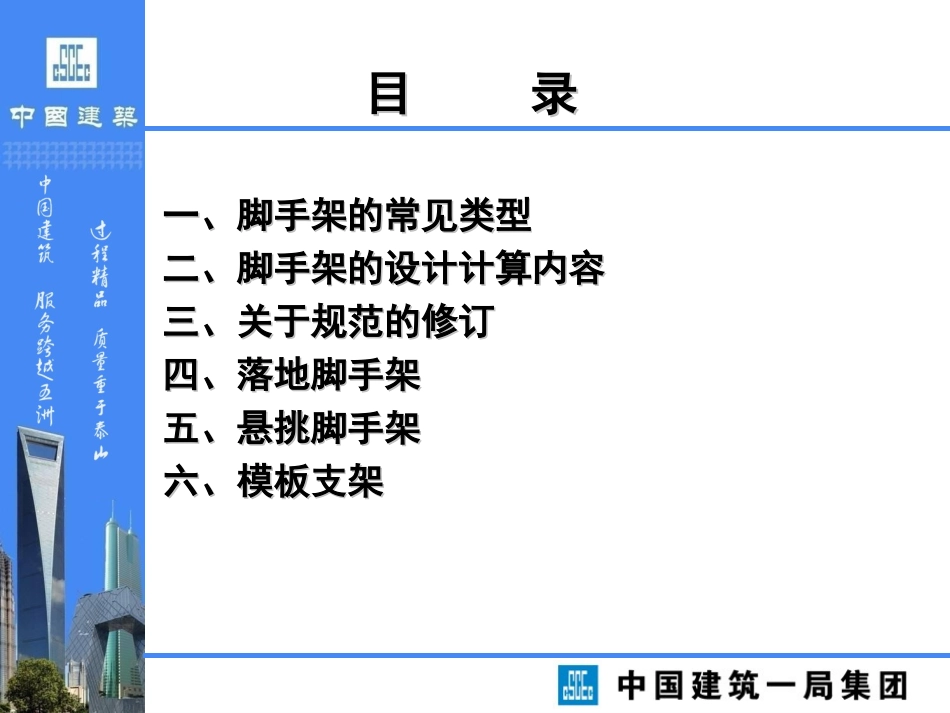

脚手架安全管理培训安监部王小波2018年8月9日施工现场脚手架安全管理主要参照规范标准：建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011批准部门：中华人民共和国建设部施行日期：2011年12月1日目录目录一、脚手架的常见类型一、脚手架的常见类型二、脚手架的设计计算内容二、脚手架的设计计算内容三、关于规范的修订三、关于规范的修订四、落地脚手架四、落地脚手架五、悬挑脚手架五、悬挑脚手架六、模板支架六、模板支架一.脚手架的类型1.落地式2.悬挑式3.模板支撑架体1、纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算；2、立杆的稳定性计算；3、连墙件的强度、稳定性和连接强度的计算；4、立杆地基承载力计算。二.脚手架设计计算内容：44、取消双管立杆。、取消双管立杆。双管立杆脚手架的经济性不好，在施工现场已经很少使用，这次修订中予以取消。5、取消柔性连墙件。取消柔性连墙件。脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，这次修订中予以取消。三.规范的修订1、修订了钢管规格。取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量（GB/T21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.62、对钢管壁厚的下差更严格。将原规定壁厚下差限值为0.5mm改为0.36mm。当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。33、、对脚手架及其地基基础的阶段检查验收由每搭设完10~13米高度后改为6m~8m高度后。四.落地脚手架构造介绍4.1落地脚手架构造要求每根立杆底部应设置底座或垫板脚手架基础必须平整坚实，有排水措施，满足架体支搭要求，确保不沉陷，不积水。其架体必须支搭在底座(托)或通长脚手板上。4.1.1落地脚手架构造要求纵向水平杆的构造应符合下列规定：(1).纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨.(2).纵向水平杆接长宜采用对接扣件连接，也可采用搭接.（3）螺栓拧紧扭力矩不应小于40Nm²，且不应大于65Nm².4.1.2落地脚手架构造要求4.4对接、搭接应符合下列规定：（1）纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。不在同步同跨不在同步同跨内的两个接头内的两个接头未错开未错开500mm500mm接头不应该设置接头不应该设置在跨中在跨中,,应该设应该设在跨度在跨度((步步距距)1/3)1/3范围内范围内立杆接头在同一面上立杆接头在同一面上4.4.1对接、搭接应符合下列规定：（2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；搭接长度不满足要求，且旋转扣搭接长度不满足要求，且旋转扣件的数量少了一个件的数量少了一个杆件搭接标准做法杆件搭接标准做法4.4.2对接、搭接应符合下列规定：（3）当使用木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。当使用长形脚手板时，横向水平杆应该固定在纵向水平杆上当使用长形脚手板时，横向水平杆应该固定在纵向水平杆上4.5.3对接、搭接应符合下列规定：1--立杆2--纵向水平杆3--横向水平杆4--竹笆脚手板5--其它脚手板(1).主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；(2).作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；主节点处没有按要求搭设横向水平杆主节点处没有按要求搭设横向水平杆主节点主节点横向水横向水平杆平杆4.6.3对接、搭接应符合下列规定：4.7脚手架离建筑距离较大时设置水平网脚手架坍塌案例一事故案例1：某在建30层高楼发生脚手架倒塌，正在该楼东侧外墙作业的附着式脚手架突然从20层高处坠落，导致正在脚手架上作业的12名工人从高处坠落地面，造成10人死亡、2人受伤的重大事故。脚手架坍塌案例一1.事故分析：（1）事故等级：较大事故。（2）事故直接原因：由于作业人员违规、违章作业造...
