配电自动化 2 接线模式(2018)修改VIP免费

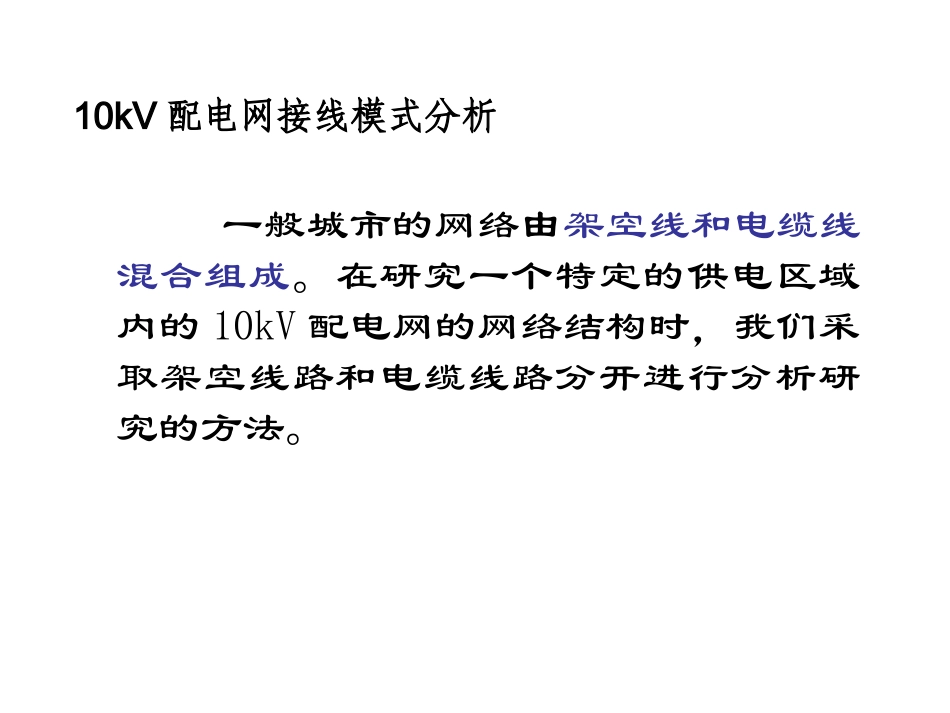

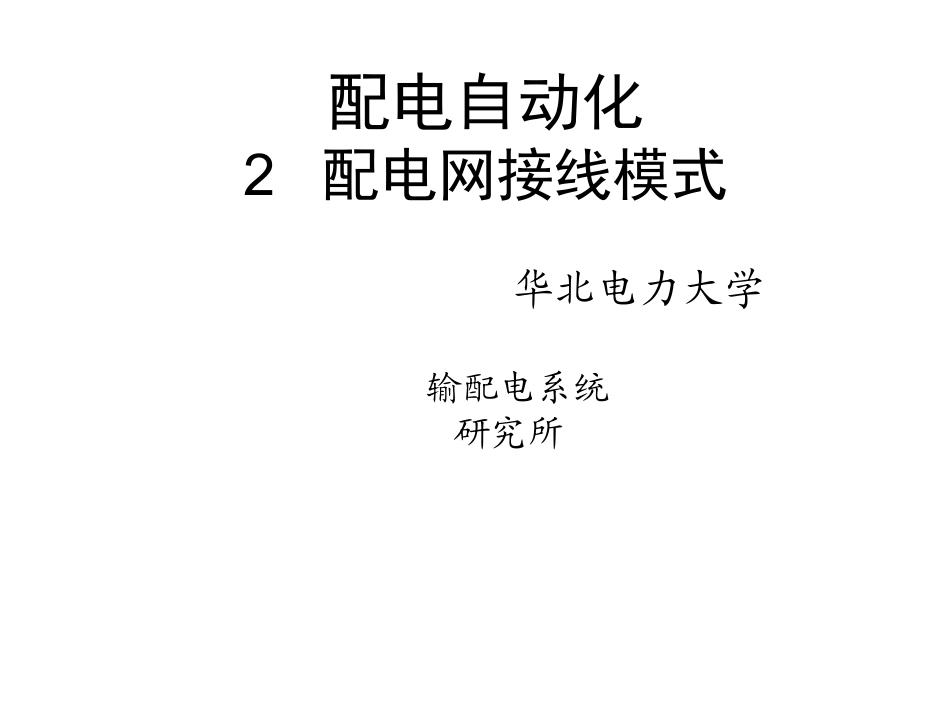

配电自动化2配电网接线模式华北电力大学输配电系统研究所主要内容一中压配电网典型接线模式分析二部分国家或地区的中压配电网实例三用户的供电模式及可靠性分析page2一般城市的网络由架空线和电缆线混合组成。在研究一个特定的供电区域内的10kV配电网的网络结构时，我们采取架空线路和电缆线路分开进行分析研究的方法。10kV配电网接线模式分析page31架空线路1.1单电源线辐射接线模式母线线路1架空线路1.1单电源线辐射接线模式10kV配电网接线模式分析page4单电源线辐射接线模式这种模式适用于城市非重要负荷架空线和郊区季节性用户。干线可以分段，其原则是：一般主干线分为2-3段，负荷较密集地区1km分1段，远郊区和农村地区按所接配电变压器容量每2-3MVA分1段，以缩小事故和检修停电范围。单电源线辐射接线的优点就是比较经济，配电线路和高压开关柜数量少、投资小，新增负荷也比较方便。但其缺点也很明显，主要是故障影响范围较大，供电可靠性较差。当线路故障时，部分线路段或全线将停电；当电源故障时，将导致整条线路停电。对于这种简单的接线模式，由于不存在线路故障后的负荷转移，可以不考虑线路的备用容量，即每条出线（主干线）均可以满载运行。page51.2不同母线出线的环式接线模式母线2线路2母线1线路110kV配电网接线模式分析page6不同母线出线的环式接线模式不同母线的环式接线模式（单联络）有两个电源（可以取自同一变电所的不同母线段或不同变电所）。它适用于负荷密度较大且供电可靠率要求高的城区供电，运行方式一般采用开环。这种接线的最大优点是可靠性比单电源线辐射接线模式大大提高，接线清晰、运行比较灵活。线路故障或电源故障时，在线路负荷允许的条件下，通过切换操作可以使非故障段恢复供电。但由于考虑了线路的备用容量，线路投资将比单电源线辐射接线有所增加。在这种接线模式中，线路的备用容量为50%，即正常运行时，每条线路最大负荷只能达到该架空线允许载流量的1/2。若系统中一条线路的电源出现故障时，可将联络开关闭合，从另一条线路送电，使相应供电线路达到满载运行。page71.3不同母线三回馈线的环式接线模式线路2线路3母线3母线2线路1母线12110kV配电网接线模式分析1.31.3不同母线三回馈线的环式接线模式不同母线三回馈线的环式接线模式page8不同母线三回馈线的环式接线模式网络中有三个电源（可以取自同一变电所的2段母线和不同变电所）。正常运行时联络开关都是打开的，当线路1出现故障时，联络开关1闭合，由线路2送电；当线路2出现故障时，或联络开关1闭合由线路1送电，或联络开关2闭合由线路3送电；当线路3出现故障时，联络开关2闭合，由线路2送电。可见，在正常运行时，每条线路均应留有50%的裕量。所以，单从经济角度分析时，这种接线模式和不同母线出线的环式接线一样。page91.4分段联络接线模式联络1母线线路联络210kV配电网接线模式分析1.4分段联络接线模式2分段2联络page10分段联络接线模式母线联络1联络2联络3线路3分段3联络page11两分段两联络接线模式这种接线模式，通过在干线上加装分段断路器把每条线路分段，并且每一分段都有联络线与其他线路相连接，当任何一段出现故障时，均不影响另一段正常供电，这样使每条线路的故障范围缩小，提高可靠性。这种接线每条线路应留有1/3或1/4的备用容量。与不同母线出线的环式接线模式和不同母线三回馈线的环式接线模式相比，两分段两联络的接线模式提高了架空线的利用率（由1/2到2/3），但由于需要在线路间建立联络线，加大了线路投资。这种接线模式可应用于城网大部分地区，联络线可以就近引接，但须注意要不同变电站配出线或同一变电站的不同母线出线间建立联络。page12一般地，对于N分段N联络配电网，每条馈线只需要留有对侧线路负荷的1/N作为备用容量就可满足N-1准则要求，因此N分段N联络配电网的最大利用率可达到[N/(N+1)]%.显然，“手拉手”环状网可看做是N分段N联络配电网当N=1时的特例。page131.5双T接线模式母线1线路1线路2母线210kV配电网接线模式分析1.51.5双双TT接线模式接线模式page14双T接线模式:这种接线模式属于架空线路中较为常见的双电源...
