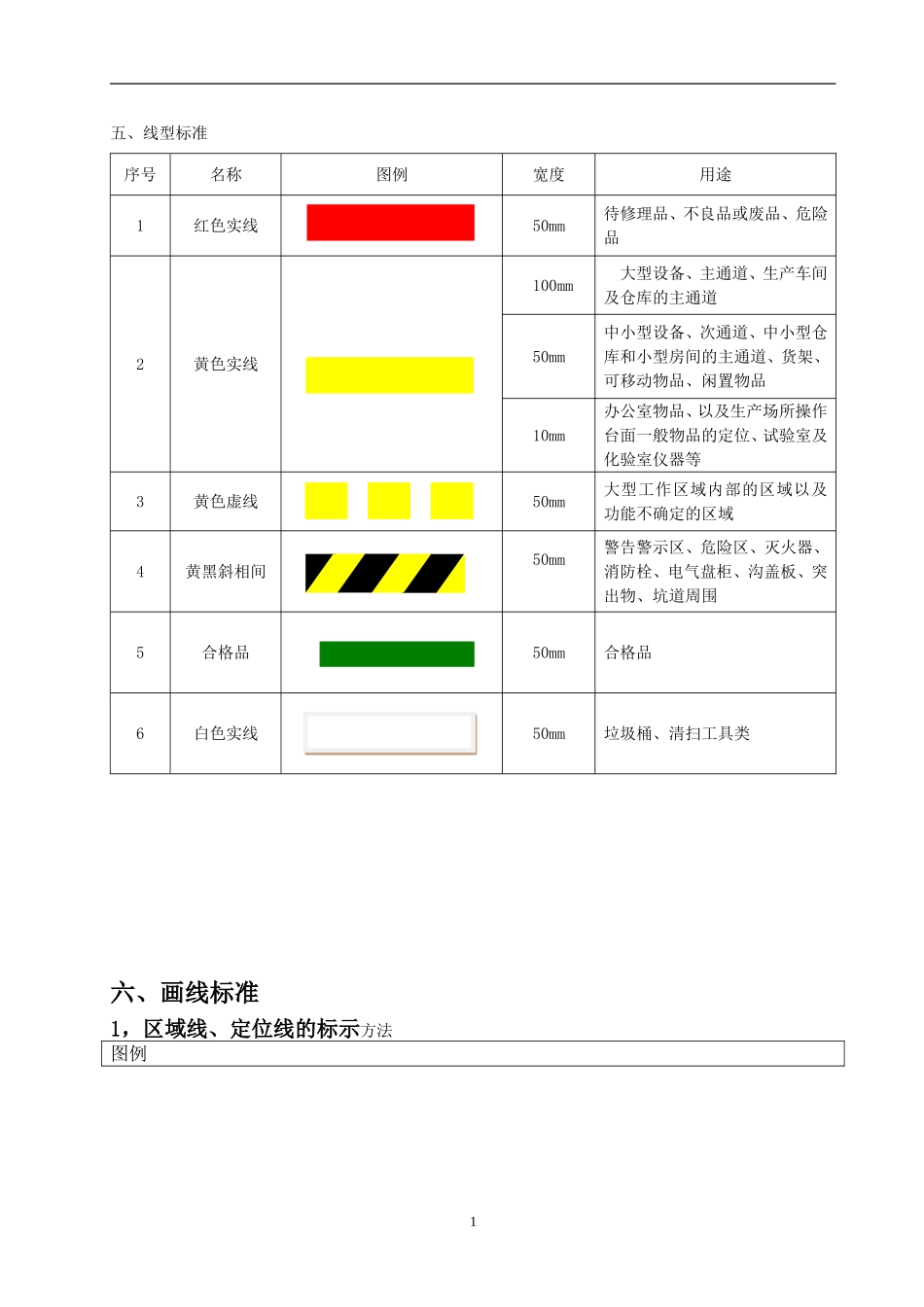

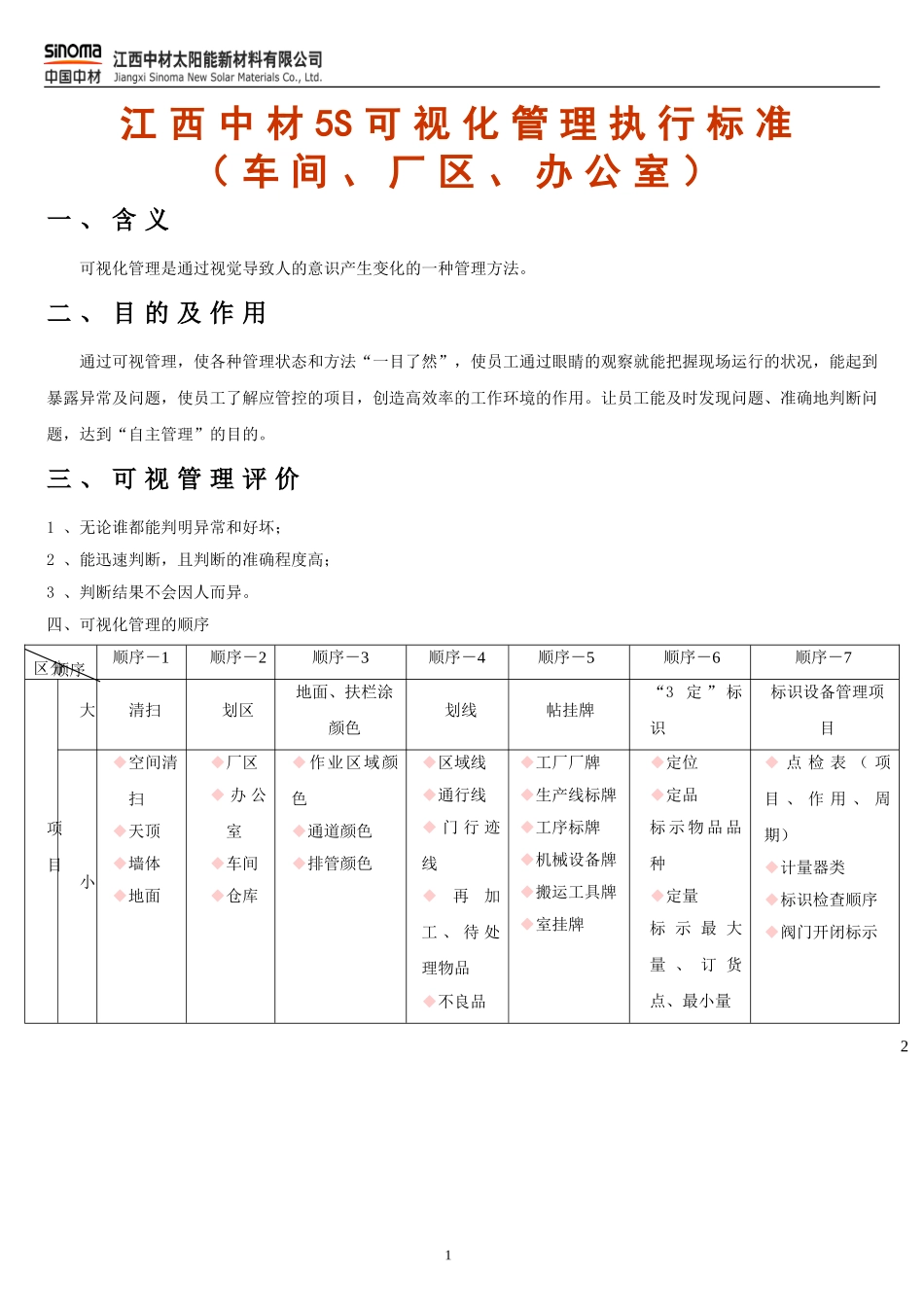

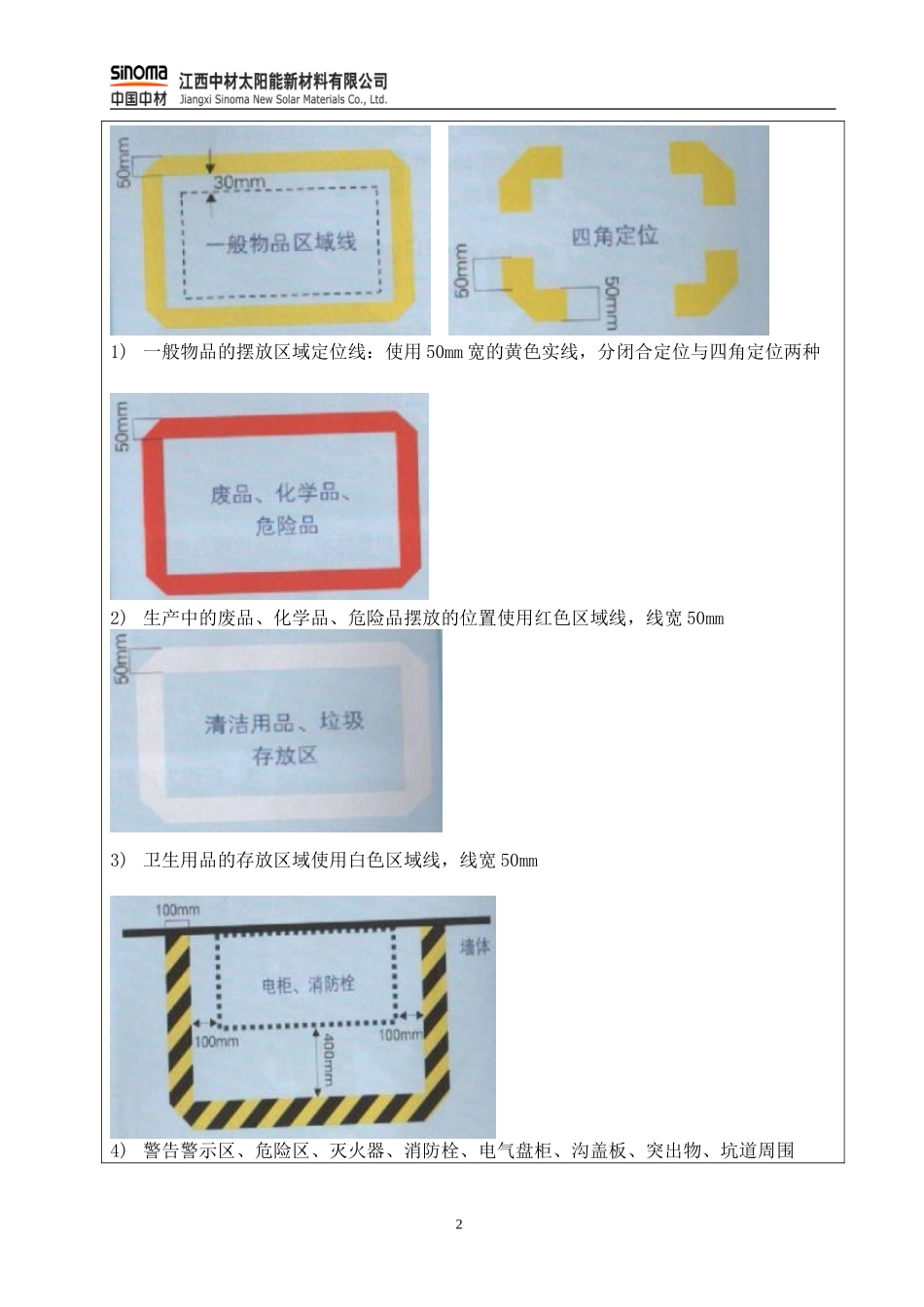

江西中材5S可视化管理执行标准（车间、厂区、办公室）一、含义可视化管理是通过视觉导致人的意识产生变化的一种管理方法。二、目的及作用通过可视管理，使各种管理状态和方法“一目了然”，使员工通过眼睛的观察就能把握现场运行的状况，能起到暴露异常及问题，使员工了解应管控的项目，创造高效率的工作环境的作用。让员工能及时发现问题、准确地判断问题，达到“自主管理”的目的。三、可视管理评价1、无论谁都能判明异常和好坏；2、能迅速判断，且判断的准确程度高；3、判断结果不会因人而异。四、可视化管理的顺序顺序－1顺序－2顺序－3顺序－4顺序－5顺序－6顺序－7项目大清扫划区地面、扶栏涂颜色划线帖挂牌“3定”标识标识设备管理项目小◆空间清扫◆天顶◆墙体◆地面◆厂区◆办公室◆车间◆仓库◆作业区域颜色◆通道颜色◆排管颜色◆区域线◆通行线◆门行迹线◆再加工、待处理物品◆不良品◆工厂厂牌◆生产线标牌◆工序标牌◆机械设备牌◆搬运工具牌◆室挂牌◆定位◆定品标示物品品种◆定量标示最大量、订货点、最小量◆点检表（项目、作用、周期）◆计量器类◆标识检查顺序◆阀门开闭标示12顺序区分五、线型标准序号名称图例宽度用途1红色实线50mm待修理品、不良品或废品、危险品2黄色实线100mm大型设备、主通道、生产车间及仓库的主通道50mm中小型设备、次通道、中小型仓库和小型房间的主通道、货架、可移动物品、闲置物品10mm办公室物品、以及生产场所操作台面一般物品的定位、试验室及化验室仪器等3黄色虚线50mm大型工作区域内部的区域以及功能不确定的区域4黄黑斜相间50mm警告警示区、危险区、灭火器、消防栓、电气盘柜、沟盖板、突出物、坑道周围5合格品50mm合格品6白色实线50mm垃圾桶、清扫工具类六、画线标准1，区域线、定位线的标示方法图例11)一般物品的摆放区域定位线：使用50mm宽的黄色实线，分闭合定位与四角定位两种2)生产中的废品、化学品、危险品摆放的位置使用红色区域线，线宽50mm3)卫生用品的存放区域使用白色区域线，线宽50mm4)警告警示区、危险区、灭火器、消防栓、电气盘柜、沟盖板、突出物、坑道周围2区域使用黄黑斑马线，线宽50mm备注：物品定位的具体规格请参照图示各区域线的大小视摆放物品的大小而定，物品摆放的位置与区域线的距离为：30mm≤距离≤400mm举例：2、厂房内区域线的标示方法图例颜色线宽（A）适用范围3A0mm现场规划确定①黄色100mm大型设备、厂房内的主通道②黄色50mm中小型设备边缘、中小型仓库和车间作业区的主通道③黄色50mm大型工作区域内部的区域以及功能不确定的区域事例：①黄色100mm实线注：类型一针对不断有往来车辆的厂房内主干道；通常厂内通道为类型二样式4100mm50mm50mm150mm150mm②黄色50mm实线针对作业区通道注：距离设备50mm的位置按直线画线，距离墙面120mm的位置按直线画线，墙面若有突出的墙柱，则在离墙柱120mm出画线若通道宽度大于1500mm，可在通道中间划中心线图例：颜色线宽(A)适用范围黄色50mm作业区通道总长600mm（箭身400mm，箭头200mm，箭身宽度50mm）指示方向宽50mm；长500mm；间隔300mm通道左右分隔线特别说明：通道宽度＞1500mm，为地面原色。通道两边划宽度为50mm的黄色边线。箭尾距离进口起始线500mm，本箭头至前一个箭尾间隔为1000mm3、门迹警示线的标示方法图例（1），平推门颜色线宽(A)适用范围550mm＞1500mm进口黄黑相间200mm厂房、车间仓库等非自动平推门特别说明：1.黄黑相间斑马线线宽200mm，条纹间隔为50mm，倾角为45°，同方向保证条纹方向一致。2.防止开关门时发生危险（2）双推拉门黄色50mm厂房、车间、仓库等大的推拉门特别说明：1，以门轴为中心画半圆，半径为一扇门的宽度2，半圆的边为虚线，虚线的实体线为50mm*100mm，间隙为50mm6图例（3），单推拉门颜色线宽(A)适用范围黄色实，虚线相结合25mm车间办公室，行政楼办公室等单推拉门特别说明：1.所画的弧线的虚线规格：25*50mm，间隔25mm，直线的实线部分线宽25mm，长度视门的宽度而定；2.防止开关门时发生危险，门迹线以内不放置任何物品。4、可移动式物品定位图例颜色线宽适用范围7黄色50mm工具车、周转车、液压拉车、移动式工...
