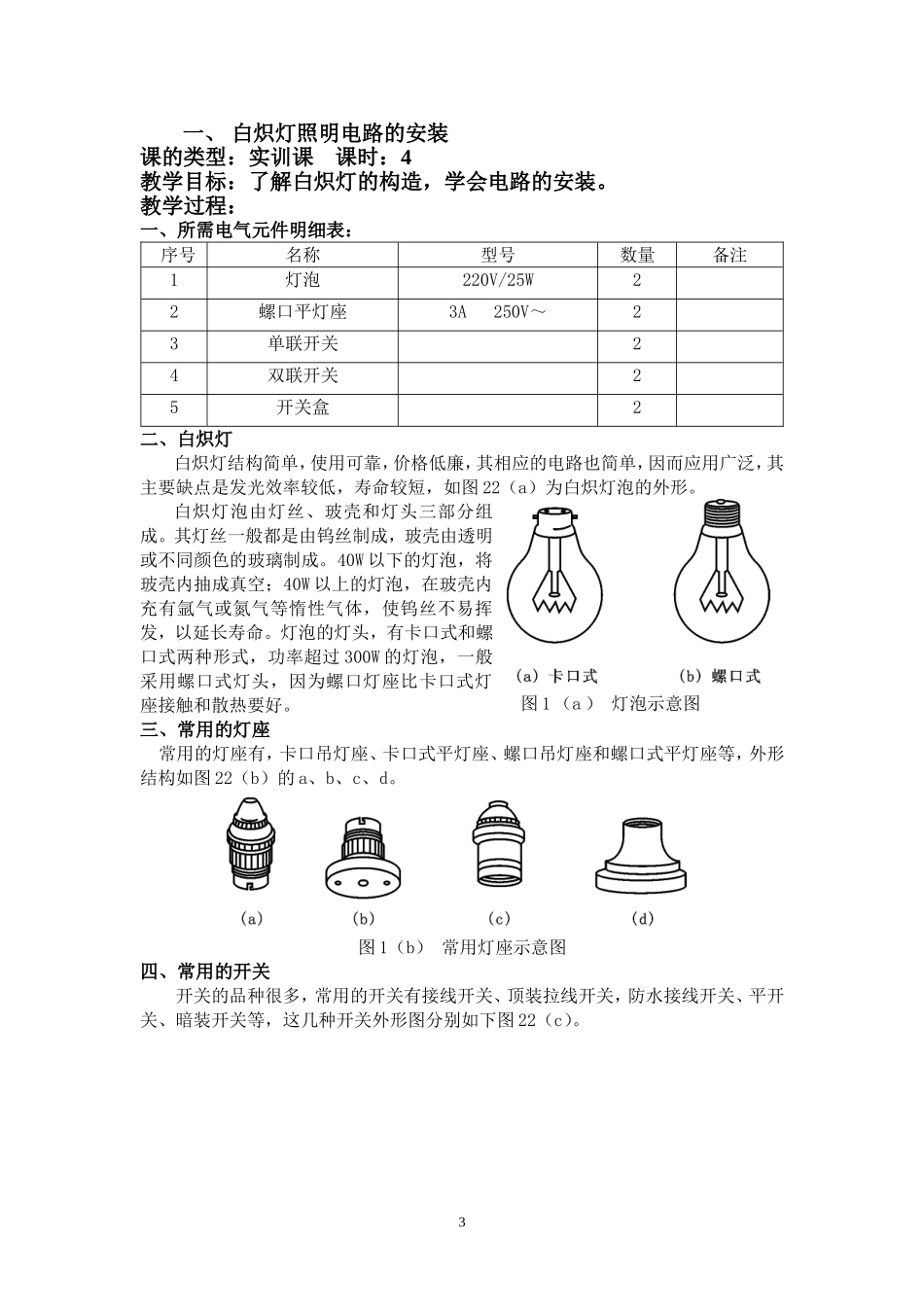

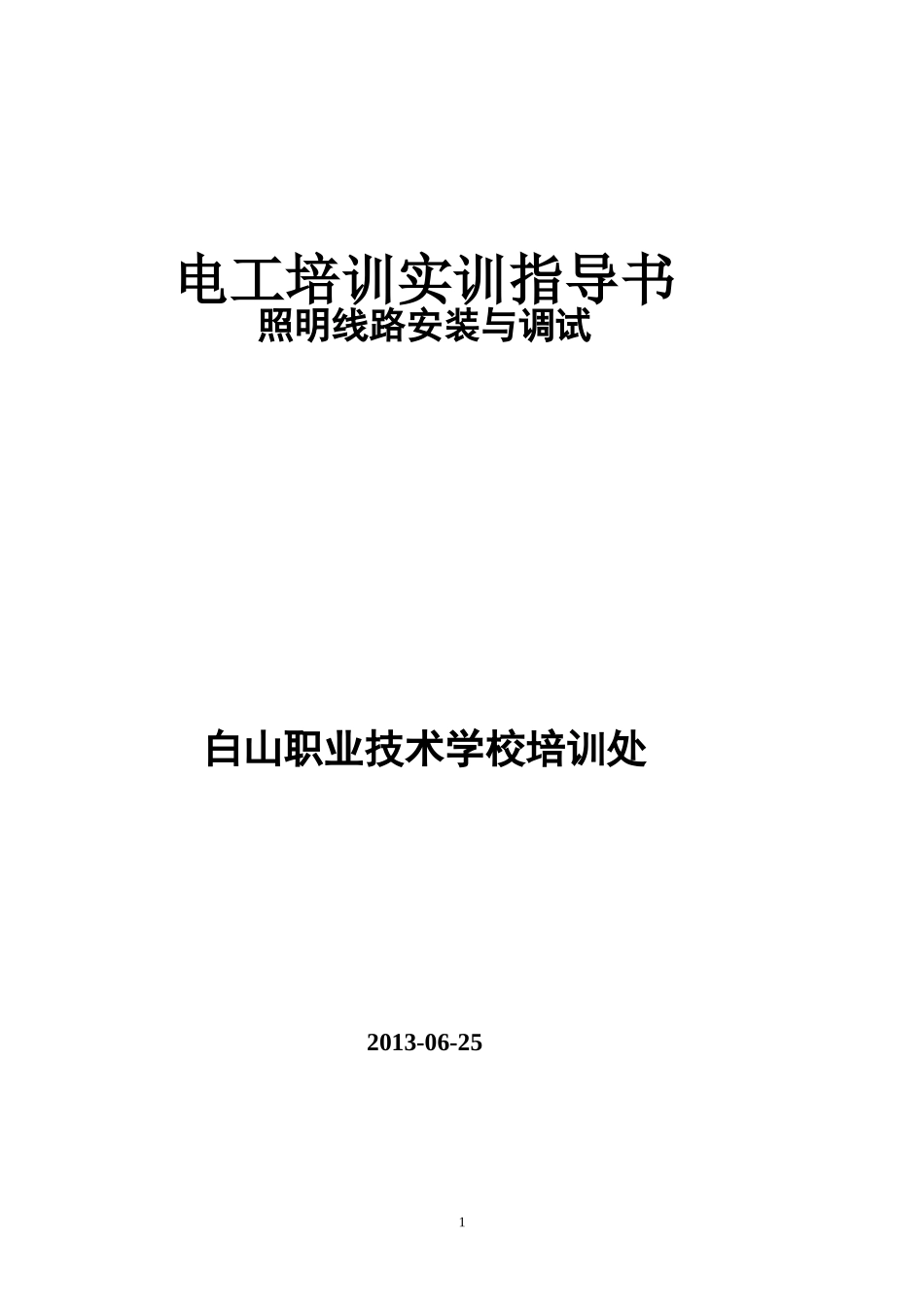

电工培训实训指导书照明线路安装与调试白山职业技术学校培训处2013-06-251实训室规则1.进入实习基地后按指定的实验台就位，未经许可，不得擅自挪换仪器设备。2.要爱护仪器设备及其它公物，凡违反操作规程，不听从教师指导而损坏者，按规定赔偿。3.未经指导教师许可，不得做规定以外的实验项目。4.要保持实习室的整洁和安静，不准大声喧哗，不准随地吐痰，不准乱丢纸屑及杂物。5.必须严格按设备操作书的要求去使用设备，注意人身及设备安全，不要盲目操作。、题目：一.白炽灯照明电路的安装二.荧光灯的控制电路的安装；2一、白炽灯照明电路的安装课的类型：实训课课时：4教学目标：了解白炽灯的构造，学会电路的安装。教学过程：一、所需电气元件明细表：序号名称型号数量备注1灯泡220V/25W22螺口平灯座3A250V～23单联开关24双联开关25开关盒2二、白炽灯白炽灯结构简单，使用可靠，价格低廉，其相应的电路也简单，因而应用广泛，其主要缺点是发光效率较低，寿命较短，如图22（a）为白炽灯泡的外形。白炽灯泡由灯丝、玻壳和灯头三部分组成。其灯丝一般都是由钨丝制成，玻壳由透明或不同颜色的玻璃制成。40W以下的灯泡，将玻壳内抽成真空；40W以上的灯泡，在玻壳内充有氩气或氮气等惰性气体，使钨丝不易挥发，以延长寿命。灯泡的灯头，有卡口式和螺口式两种形式，功率超过300W的灯泡，一般采用螺口式灯头，因为螺口灯座比卡口式灯座接触和散热要好。三、常用的灯座常用的灯座有，卡口吊灯座、卡口式平灯座、螺口吊灯座和螺口式平灯座等，外形结构如图22（b）的a、b、c、d。图1（b）常用灯座示意图四、常用的开关开关的品种很多，常用的开关有接线开关、顶装拉线开关，防水接线开关、平开关、暗装开关等，这几种开关外形图分别如下图22（c）。3图1（a）灯泡示意图图1（c）常用开关五、白炽灯的控制原理白炽灯的控制方式有单联开关控制和双联开关控制两种方式，如图22（d）所示。图1（d）白炽灯的控制原理六、白炽灯照明电路的安装与接线先将准备实验的开关装到开关盒上，白炽灯的基本控制线路如下表所示，可选用几种进行实验。安装照明电路必须遵循的总的原则：火线必须进开关；开关、灯具要串联；照明电路间要并联。名称用途接线图备注一个单联开关控制一个灯开关装在相线上，接入灯头中心簧片上，零线接入灯头螺纹口接线柱一个单联开关控制两个灯超过两个灯按虚线延伸，但要注意开关允许容量两个单联开关，分别控制两盏灯用于多个开关及多个灯，可延伸接线两个双联开关在两地，控制一个灯用于楼梯或走廊，两端都能开、关的场合。接线口诀：开关之间三条线，零线经过不许断，电源与灯各一边。表1（a）本装置配置的开关的接线方法为：先用一字螺丝刀将长方孔内的白色塑料块压住，然后将剥好的线插到开关的接线孔中，再拿开螺丝刀即可。【思考题】vm6p/41．为什么安装照明电路时，火线一定要通过保险盒和开关进入灯座。12．如果实验箱线路接完后灯不亮，怎样检查线路故障？+}提示：1）断电检查。按顺序检查各导线接点是否正确与牢固，保险丝是否完好。2）用测电笔或万用表检查（在教师指导下进行）。用测电笔依次测火线到灯座的接线点，看氖泡是否发光。如不发光，必有断点，再断电检查；如都发光，则零线有故障。3．灯泡忽亮忽暗或有时熄灭，这是什么原因？提示：1）灯座或开关的接线松动，保险丝接触不良，应旋紧。2）电源电压忽高忽低，或者附近同一线路上有大功率的用电器经常启动。3）灯丝忽接忽离（应调换灯泡）。二日光灯电路一、实验所需电气元件明细表：序号名称型号数量备注1日光灯灯管10W1包括灯座2整流器HLDGZHE-M13W13起辉器S1014单联开关15开关盒1一、日光灯电路原理图图12（a）日光灯电路原理图51、日光灯管：是一个在真空情况下充有一定数量的氩气和少量水银的玻璃管，管的内壁涂有荧光材料，两个电极用钨丝绕成，上面涂有一层加热后能发射电子的物质。管内氩气既可帮助灯管点燃，又可延长灯管寿命。2、镇流器：又称限流器，是一个带有铁心的电感线圈，其作用是：a、在灯管启辉瞬间产生一个比电源电压高的多的自感电压帮助灯管启辉。b、灯管工作时限制通过灯管的电流不...
