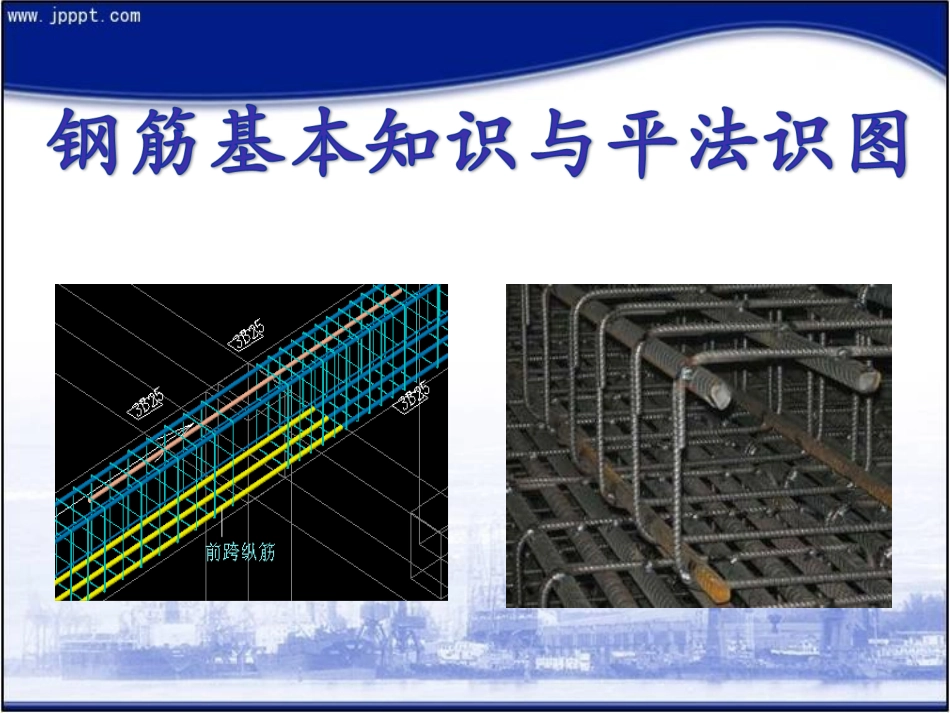

钢筋基本知识与平法识图讲解VIP专享VIP免费

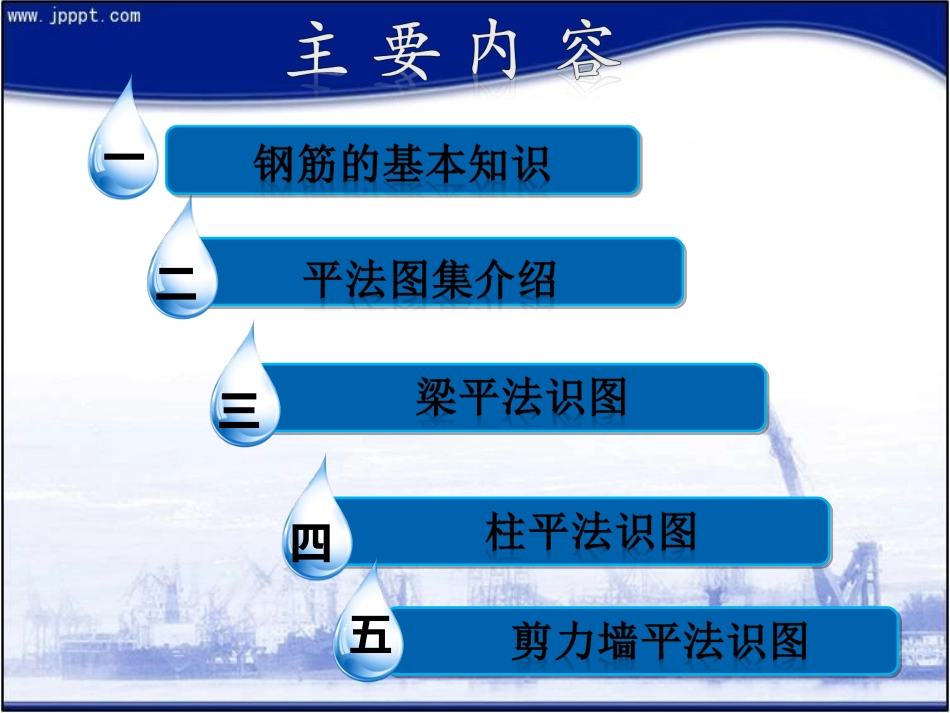

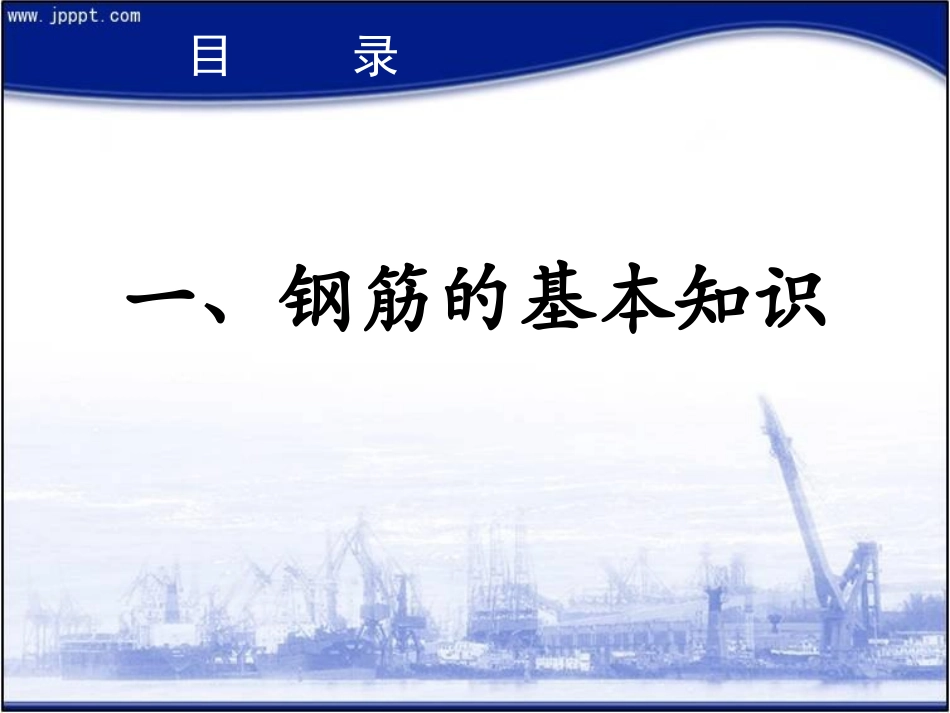

三四二一五一、钢筋的基本知识目录一、钢筋的分类及钢筋符号二、钢筋的拉伸试验三、钢筋的机械性能四、钢筋的设计参数五、钢筋与混凝土共同工作的原理六、钢筋的锚固七、钢筋的连接目录一、钢筋的分类1.钢筋的分类(1)按力学性能①Ⅰ级钢筋-300/420级②Ⅱ级钢筋-335/455级③Ⅲ级钢筋-400/540级④Ⅳ级钢筋-500/630级分子是屈服强度，分母是抗拉强度，单位是Mpa。钢筋基本知识(2)按直径大小钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22m）。(3)按在结构中的作用受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。钢筋基本知识(4)按生产工艺及轧制外形热轧带肋钢筋热轧带肋钢筋是经热轧成型并自然冷却的成品钢筋。它的横截面通常为圆形，且表面带有两条纵肋和沿长度方向均匀分布的横肋，当横肋的纵截面呈月牙形，且与纵肋不相交时，称为月牙形钢筋；当横肋的纵截面高度相等，且与纵肋相交时，称为等高肋钢筋，其形状见图1-1和图1-2。Ⅱ、Ⅲ级带肋钢筋，采用月牙肋表面形状。钢筋基本知识钢筋基本知识钢筋基本知识余热处理钢筋余热处理钢筋是指将钢材热轧成型后立即穿水，进行表面冷却控制，然后利用芯部余热自身完成回火处理所得的成品钢筋，它也是带肋钢筋，目前仅有月牙钢筋，其钢筋表面及截面形状与热轧带肋钢筋相同，余热处理带肋钢筋的级别为Ⅲ级。热轧光圆钢筋普通低碳钢热轧圆盘条钢筋基本知识(5)按钢筋的外形分类普通钢筋：光面(圆)钢筋、变形钢筋（麻面：月牙纹、螺纹及人字纹）。光圆钢筋螺纹钢筋人字纹钢筋月牙纹钢筋钢筋基本知识钢丝和钢绞线用作预应力混凝土结构的钢筋：由直径为4-10mm，捻制成钢绞线后也不超过15mm。由2股、3股、7股钢丝捻制而成，均可盘成卷状。钢丝（直径≤φ5mm），钢筋（直径>φ5mm）钢筋基本知识2.钢筋符号HPB300——，(Ⅰ级钢)热轧光圆钢筋HRB335——，(Ⅱ级钢)热轧带肋钢筋HRBF335——F，(Ⅱ级钢)细晶粒热轧带肋钢筋HRB400——，(Ⅲ级钢)热轧带肋钢筋HRBF400——F，(Ⅲ级钢)细晶粒热轧带肋钢筋RRB400——R，(Ⅲ级钢)余热处理带肋钢筋HRB500——，(Ⅳ级钢)普通热轧带肋钢筋HRBF500——F，(Ⅳ级钢)细晶粒热轧带肋钢筋钢筋基本知识H、P、R、B、F、E分别为热轧（Hotrolled）、光圆（Plain）、带肋（Ribbed）钢筋（Bars）、细粒（Fine）、地震（Earthquake）5个词的英文首位字母。钢筋基本知识S--------钢绞线S——StrandP---------光面钢丝P——PlainI---------刻痕钢丝I——IndentedH--------螺旋肋钢丝H——HelixHT--------热处理钢筋HT——Heat-treated预应力钢筋的符号钢筋基本知识钢筋基本知识二、钢筋的拉伸试验钢筋主要机械性能的各项指标是通过静力拉伸试验和冷弯试验来获得的。由静力拉伸试验得出的应力一应变曲线，是描述钢筋在单向均匀受拉下工作特性的重要方式，静力拉伸试验是由四个阶段组成的（见图1-3）。钢筋基本知识钢筋基本知识1.弹性阶段（0-A）从图1-3中可以看出，在OA范围内，拉力增加，变形也增加；卸去拉力，试件能恢复原状。材料在卸去外力后能恢复原状的性质，叫做弹性。因此，这一阶段叫做弹性阶段。弹性阶段的最高点（图中的A点）所对应的应力称为弹性极限，因弹性阶段的应力与应变成正比，所以也称比例极限，用f0表示。钢筋基本知识uOAEBCDAEy2.屈服阶段（A-B）当应力超过比例极限后，应力与应变不再成比例增加，开始时图形还接近直线，而后形成接近于水平的锯齿形线，这时，应力在很小的范围内波动，而应变急剧地增长，这种现象好象钢筋对于外力屈服了一样，所以，这一阶段叫做屈服阶段（A-B）。在屈服阶段，钢筋的性质由弹性转化为塑性，如将外力卸去，试件的变形不能完全恢复。不能恢复的变形称为残余变形或称塑性变形。钢筋基本知识uOAEBCDAEy3.强化阶段（B-C）钢筋拉试验过了第二阶段即屈服阶段以后，钢筋内部组织发生了剧烈的变化，重新建立了平衡，钢筋抵抗外力的能力又有了很大的增加。应力与应变的关系表现为上升的曲线，这个阶段称为强化阶段。与强化阶段最高点C相对应的应力就是钢筋的极限强度，称为抗拉强度，用fu表示。钢筋基本知识uOA...
