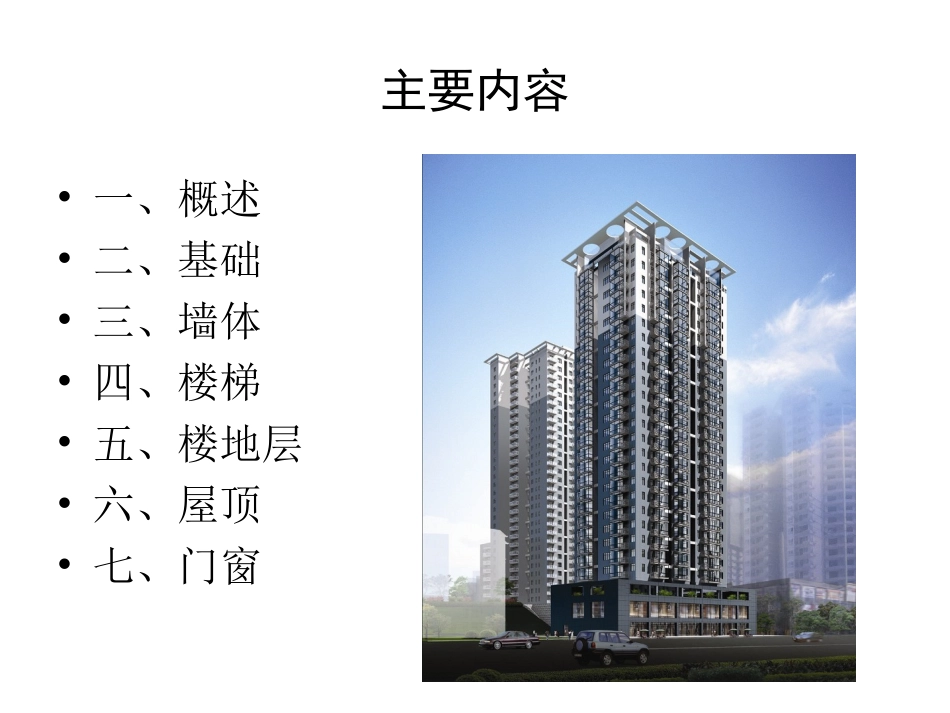

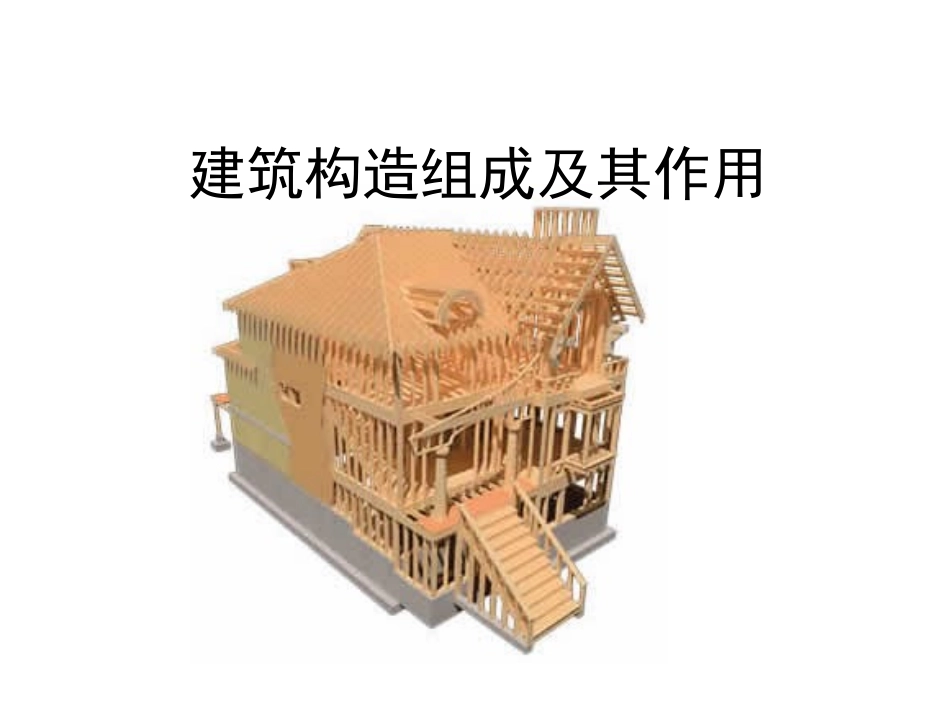

建筑构造组成及其作用主要内容•一、概述•二、基础•三、墙体•四、楼梯•五、楼地层•六、屋顶•七、门窗一、概述•建筑构造是一门专门研究建筑物各组成部分的构造原理和构造方法的学科。二、基础定义：建筑物下部与土层直接接触的部分称为基础基础承受着建筑物的全部荷载，并将其传给地基。基础的类型构造型式受力特点地下室的防潮和防水•防潮层•防水层三、墙体•墙体的类型按所在位置分类：外墙和内墙；纵墙和横墙按受力状况分类：承重墙和非承重墙按材料分类：砖墙、石墙和砌块墙•墙体的设计要求合理的结构布置方案：橫墙承重，纵墙承重，纵横墙承重足够的强度和稳定性热工要求：保温，隔热，隔声砖墙的构造•砖墙的材料砖：普通粘土砖，粘土空心砖砂浆•砖墙的尺寸墙厚：按半砖的倍数确定。如半砖墙、一砖墙、一砖半墙、两砖墙洞口和墙段：洞口的尺寸取3M的倍数（1m以内M的倍数）；墙段长度设计时应使其符合砖的模数四、楼梯•楼梯的组成楼梯段平台栏杆扶手•楼梯的类型：直行单跑式、直行多跑式、平行双跑、三跑式、多跑式、剪刀式、弧形和螺旋式预制装配式钢筋混凝土楼梯•钢筋混凝土楼梯按施工方式可分预制装配式和现浇整体式梯段：梁板式，板式平台梁：承担斜梁或梯段板传来的荷载平台板现浇钢筋混凝土楼梯•现浇钢筋混凝土楼梯是指楼梯段、楼梯平台等整浇在一起的楼梯，故又称整体式钢筋混凝土楼梯五、楼地层•楼地层包括楼板层和地平层，是分隔建筑空间的水平承重构件。•作用：承受着楼板层上的全部活荷载和恒荷载，并把这些荷载合理有序地传给墙或柱；对墙体起着水平支撑作用，以减少风力和地震产生的水平力对墙体的影响，加强建筑物的整体刚度；还应具备一定的隔声、防火、防水、防潮等能力。•楼板层的基本组成楼板面层楼板结构层附加层楼板顶棚层楼板层的设计要求•足够的强度和刚度•隔声要求•防火要求•建筑经济的要求钢筋混凝土楼板•预制钢筋混凝土楼板实心平板槽形板空心板板的结构布置与细部处理房间的结构布置有墙承重系统和框架承重系统两种。预制板直接搁置在墙上或梁上时，均应有足够的搁置长度板缝处理•现浇式钢筋混凝土楼板现浇钢筋混凝土楼板是在施工现场按支模、扎钢筋、浇筑混凝土等施工程序而成型的楼板结构。平板式楼板肋梁楼板井式楼板无梁楼板六、屋顶•屋顶的类型平屋顶：坡度小于5%坡屋顶：坡度一般大于10%其他形式屋顶•屋顶设计要求防水要求（最基本的功能要求）保温隔热要求结构要求：屋顶是房屋的围护结构，同时又是房屋的承重结构建筑艺术要求屋面防水•卷材防水屋面卷材防水屋面一般由多层材料叠合而成，其基本构造由结构层、找坡层、找平层、结合层、防水层和保护层组成。•刚性防水屋面刚性防水屋面是指以刚性材料作为防水层的屋面，有防水砂浆、细石混凝土、配筋细石混凝土等防水屋面。七、门窗门和窗是房屋建筑围护结构中的两个必不可少配件：门的主要作用是交通联系，兼作采光和通风；窗的主要作用是采光和通风；同时两者还兼有分隔、保温、隔声、防水、防火、防盗等围护功能，也是建筑造型和装饰的重点部位门•门的形式：平开门、弹簧门、推拉门、折叠门、转门、卷帘门•门的尺度：门的高度不小于2100mm，有亮子时一般为2400～3000mm。单扇门：700～1000mm。双扇门：1200～1800mm。窗•窗的形式：固定窗、平开窗、推拉窗、立转窗、上悬窗、中悬窗、下悬窗、百页窗•窗的尺度平开木窗窗高为800～1200mm，宽不大于500mm。上下悬窗高度300～600mm。推拉窗高度不大于1500mm。
