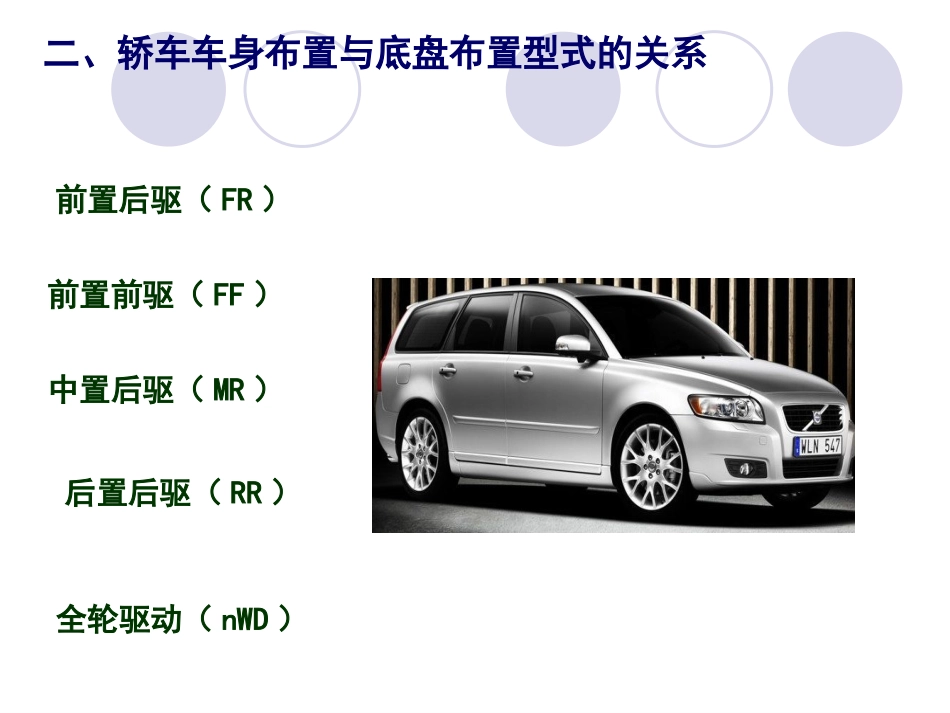

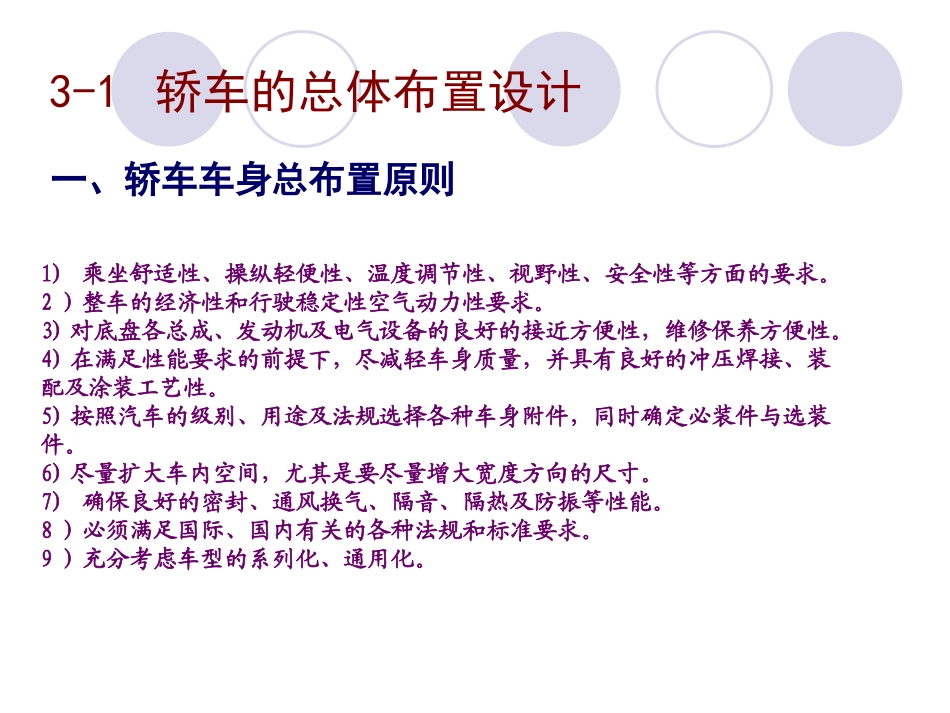

汽车车身结构与设计3-1轿车的总体布置设计一、轿车车身总布置原则1)乘坐舒适性、操纵轻便性、温度调节性、视野性、安全性等方面的要求。2）整车的经济性和行驶稳定性空气动力性要求。3)对底盘各总成、发动机及电气设备的良好的接近方便性，维修保养方便性。4)在满足性能要求的前提下，尽减轻车身质量，并具有良好的冲压焊接、装配及涂装工艺性。5)按照汽车的级别、用途及法规选择各种车身附件，同时确定必装件与选装件。6)尽量扩大车内空间，尤其是要尽量增大宽度方向的尺寸。7)确保良好的密封、通风换气、隔音、隔热及防振等性能。8）必须满足国际、国内有关的各种法规和标准要求。9）充分考虑车型的系列化、通用化。二、轿车车身布置与底盘布置型式的关系前置后驱（FR）前置前驱（FF）中置后驱（MR）后置后驱（RR）全轮驱动（nWD）前置后驱（FR）国内外大多数货车(含皮卡)、部分轿车(尤其是高级轿车)和部分客车都采用这种驱动型式，但采用该型式的小型车很少。前置后驱（FR）采用了前置后驱驱动型式的整车具有如下优势：1．在拼合良好的路面上启动、加速或爬坡时，驱动轮的负荷增大(即驱动轮的附着压力增大)，其牵引性能比前置前驱型式优越；2．轴荷分配比较均匀，因而具有良好的操纵稳定性和行驶平顺性，并有利于延长轮胎的使用寿命；3．发动机、离合器和变速器等总成临近驾驶室，简化了操纵机构的布置；4．转向轮是从动轮，转向机构结构简单、便于维修。前置后驱（FR）同时，FR型式具有如下的弊端：1.由于采用传动轴装置，不仅增加车重，同时降低动力传动系的传动效率，影响了燃油经济性；2.纵置发动机、变速器和传动轴等总成的布置，使驾驶室空间减小，影响乘坐舒适性；同时，地板高度的降低也受到限制；3．在雪地或易滑路面上启动加速时，后轮推动车身，易发生摆尾现象。前置前驱（FF）这是轿车(含微型、经济型汽车)上比较盛行的驱动型式，但货车和大客车基本上不采用该型式。这种布置形式目前主要在发动机排量为2.5L以下的乘用车上得到广泛应用。前置前驱（FF）采用了前置前驱驱动型式的整车具有如下优势：1．省略传动轴装置，减轻了车重，结构比较紧凑；2．有效地利用了发动机室的空间，驾驶室内空间较为宽敞，并有利于降低地板高度，提高乘坐舒适性；3．发动机靠近驱动轮，动力传递效率高，燃油经济性好；4．发动机等总成前置，增加前轴的负荷，提高了轿车高速行驶时的操纵稳定性和制动时的方向稳定性；5．在积雪或易滑路面上行驶时，前轮牵拉车身，有利于保证方向稳定性；6．行李箱布置在汽车后部，所以有足够大的行李箱空间。前置前驱（FF）采用了前置前驱驱动型式的整车具有如下缺点：1.启动、加速或爬坡时，前轮负荷减少，导致牵引力下降；2.前桥既是转向桥，又是驱动桥，结构及工艺复杂，制造成本高、维修保养困难。3.前桥负荷较后轴重，并且前轮又是转向轮，故前轮工作条件恶劣，轮胎寿命短。中置后驱（MR）是大多数运动型轿车和方程式赛车所采用的型式。此外，某些大、中型客车也采用该型式中置后驱（MR）采用了中置后驱驱动型式的整车具有如下优势：对于运动型车1．可获得最佳的轴荷分配，操纵稳定性和行驶平顺性较好2．发动机临近驱动桥，无需传动轴，从而减轻车重，具有较高的传动效率。3．重量集中，车身平摆方向的惯性力矩小，转弯时，转向盘操作灵敏，运动性好。对于大、中型客车具有车厢内的面积利用率较高、车内噪音小、传动轴短、传动效率高等优点。中置后驱（MR）采用了中置后驱驱动型式的整车具有如下缺点：对于运动型车1.发动机的布置占据了车厢和行李箱的一部分空间，通常，车厢内只能安放2张座椅。2.对发动机的隔音和绝热效果差，乘坐舒适性有所降低。对于大、中型客车1．发动机需要特殊设计，且其冷却和防尘不易。2．远程操纵机构复杂，维修保养不便。3．地板高度难于降低。后置后驱（RR）是目前大、中型客车流行的布置型式，少数微型或普及型轿车也采用该型式后置后驱（RR）采用了后置后驱驱动型式的整车具有如下优势：1．重量集中于汽车的后部，发动机距驱动轴很近，因而驱动轮负荷大，启动加速时牵引力大，且传动效率高，燃油经济性好。2．有利...
